Gira 0957 00 Gebrauchsanweisung

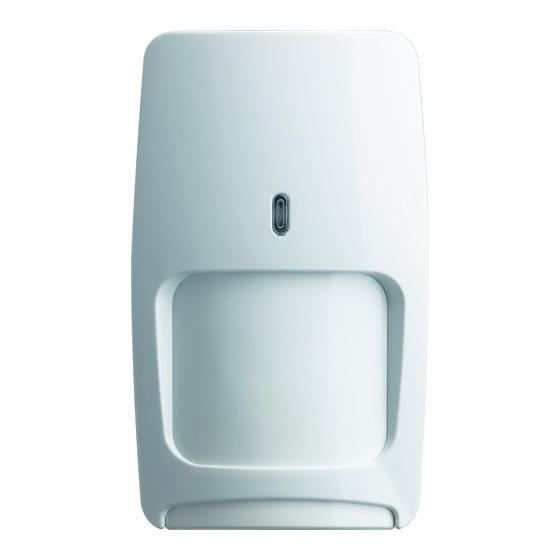

Alarm-Dual-Bewegungsmelder
GIRA
Info
Gebrauchsanweisung
Alarm-Dual-Bewegungsmelder
Funktion
Der Alarm-Dual-Bewegungsmelder arbeitet mit zwei Detektions-
prinzipien, die miteinander verknüpft sind: Infrarot und Mikrowelle.
Nur wenn der Infrarotmelder und die Mikrowelleneinheit gleichzei-
tig eine Bewegung melden, wird Alarm ausgelöst.
Infrarot-Bewegungsmelder reagieren auf Veränderungen des
räumlichen Wärmeabbildes, d. h. erfassen infrarote Wärmestrah-
lung in Verbindung mit dynamischen Änderungen. Ein Mensch,
der sich im Erfassungsbereich des Melders befindet, verändert
durch seine Körperwärme das Temperaturgefüge.
Die Mikrowelleneinheit strahlt über den gesamten Überwachungs-
bereich konstante elektromagnetische Hochfrequenzwellen aus.
Treffen diese auf ein reflektierendes Objekt, wird der zurückgesen-
dete Impuls von einem Sensor erfasst. Dies führt bei Abweichun-
gen im Überwachungsbereich zu Alarm.
Durch die Dual-Technologie Infrarot/Mikrowelle und der intelligen-
ten Verknüpfung der Signale mit einem Mikroprozessor wird eine
hohe Detektionssicherheit erreicht.
Montage
1. Melder-Gehäuse öffnen. Dazu den Rasthaken mit einem kleinen
Schraubendreher lösen und die Meldergehäuseteile trennen.
Platine
LED
LED-Freigabe
(LED-Freigabe-
brücke J1 zwecks
LED-Sperre ent-
fernen)
Klemmenblock TB2
Rasthaken
Ausbruch-
stück für Eck-
montage
Lösehebel
für
Platine
Klemmenblock TB1
2. Geräteplatine entfernen. Dazu den rechten Lösehebel nach
außen drücken und die Platine aus dem Gehäuse heben.
3. Ausbruchstücke für die Melderbefestigung vorsichtig aus-
brechen.
Wand-
:DQG
montage
PRQWDJH
Leitungs-
,QVWDOODWLRQVNDQDO
durchführung
4. Leitungsmantel ca. 8 cm entfernen und die Leitungen in das
Meldergehäuse einführen.
5. Melder montieren (Hinweise zum Einbauort beachten).
6. Melder an die Alarmzentrale anschließen.
Sabotage
50 mA
24 V DC
TB2
T T
7. Platine wieder in das hintere Gehäuseteil einsetzen und das
vordere Gehäuseteil montieren.
8. Melder an Spannung legen und den Gehtest bei erlöschter LED
ausführen.
Hinweise zum Einbauort
Empfohlene Montagehöhe: 2,3 m
Der Alarm-Dual-Bewegungsmelder ist für Innenmontage an der
Wand oder über Eck geeignet. Die Befestigung muss an einer
schwingungsfreien und der Raumtemperatur anpassbaren Wand
erfolgen. Stellen Sie sicher, dass der Melder den zu überwachen-
den Bereich im Blickfeld hat. Berücksichtigen Sie bei der Wahl der
Montagefläche auch den Erfassungsbereich des Melders (siehe
Abb. Erfassungsbereich).
Der optimale Einbauort sollte:
• eine klare Sichtline des Melders auf die geschützten Bereiche
haben
• nicht direkt gegenüber von Fenstern sein
• sich nicht in der Nähe von beweglichen Maschinen, Leuchtstoff-
lampen und Wärme-/Kühlquellen befinden
Art. Nr.: 0957 00
Eck-
(FN
montage
PRQWDJH
Power
Alarm
25 mA
500 mA
7,5 -16 V DC
30 V DC
TB1
