6. Pés de borracha ajustáveis
Para uma melhor adaptação às
irregularidades do piso, os pés de
borracha estão montados de forma

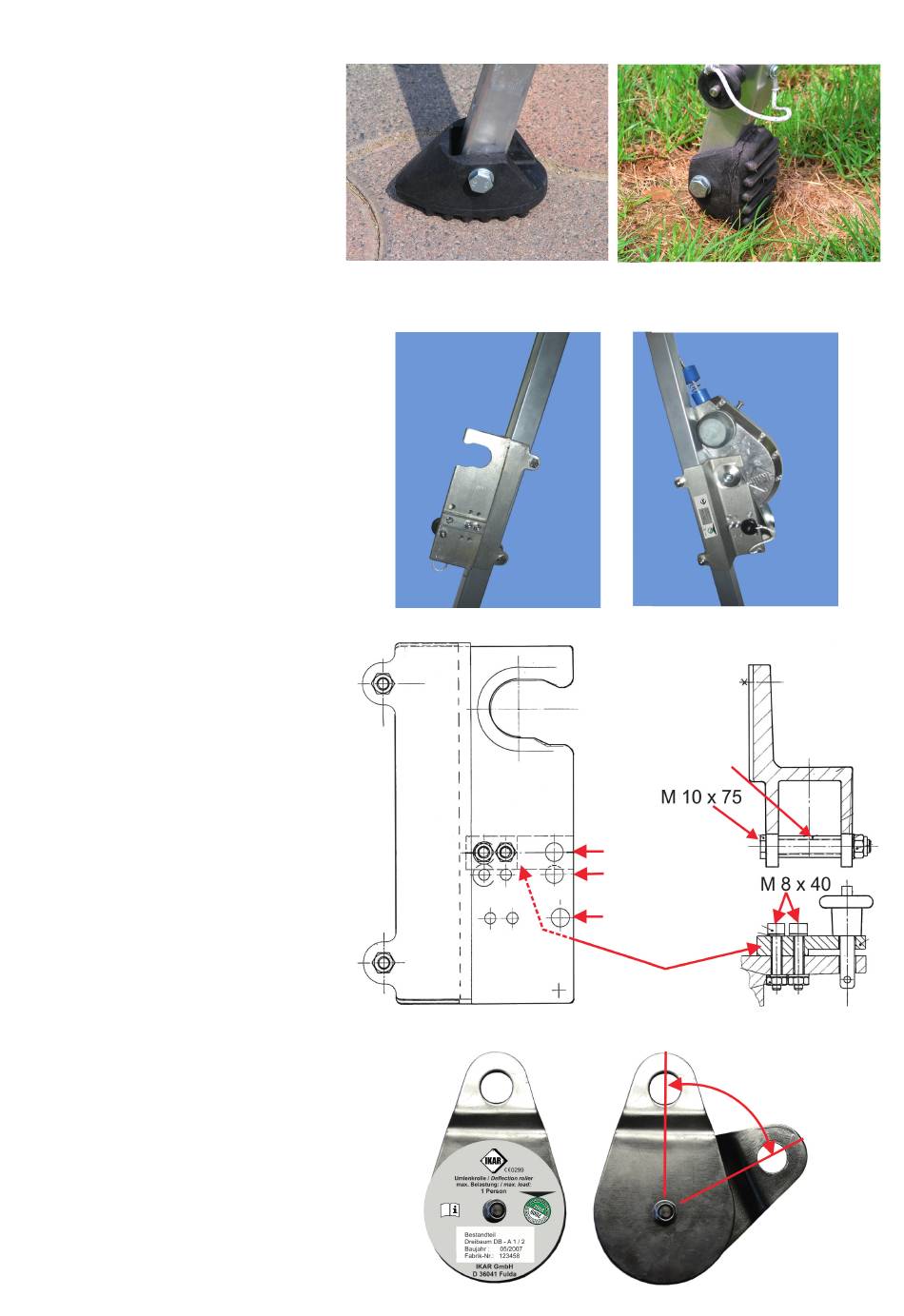

articulada. A posição horizontal (fi g. 10)
é recomendada para pisos sólidos e
resistentes. A posição vertical, com o bico
sobre o solo é recomendada para pisos
mais macios (fi g. 11) de modo a evitar
que o dispositivo escorregue.
7. Acessórios opcionais:
Dispositivo anti-queda HRA da IKAR com
dispositivo de salvamento:
O dispositivo anti-queda HRA da IKAR
com dispositivo de salvamento é fi xado
através do suporte à perna do tripé, onde
está afi xada a placa de características.
Para isso, montar o suporte (fi g. 12, 13
e 14) na perna de modo a poder operar
a manivela de salvamento de modo
ergonómico em caso de salvamento.
A tensão de aperto correta do suporte
é alcançada através do comprimento
(45,8 mm) das buchas de distanciamento
fornecidas.
O binário de aperto dos parafusos
sextavados, classe de qualidade 8.8 M
10x75 é de 49 Nm. A régua de segurança
deve ser posicionada de acordo com o
tamanho do dispositivo.
O binário de aperto dos parafusos de
cabeça cilíndrica da classe de qualidade
8.8 M 8 x 40 é de 20 Nm. Colocar o
dispositivo HRA da IKAR no suporte. O
bloqueio do dispositivo HRA da IKAR é
realizado por meio do pino de encaixe
position.
Atenção: Só podem ser montados
suportes IKAR. Nos suportes IKAR
só podem ser montados dispositivos
IKAR.
Polia com mosquetão:
A polia (fi g. 15 ) serve para guiar e
conduzir o cabo de aço do dispositivo
anti-queda HRA da IKAR. Para isso, abrir
a polia fechada rodando as duas chapas
em posições opostas (fi g. 15) e colocar o
cabo de aço na ranhura de guia. Depois,
voltar a rodas as duas chapas para a
posição inicial. Enganchar o mosquetão
na polia e no local de fi xação do tripé.
Atenção: Utilizar apenas mosquetões
de aço conforme a norma EN 362:2004
classe B.
Nota: O dispositivo HRA da IKAR recolhe
automaticamente o cabo enquanto a
função de salvamento não engrenar.
PORTUGUÊS
Fig. 10
Fig. 12
30
Fig. 11
Fig. 13
Fig. 14
Bucha distanciadora
Pos. HRA 9,5-12
Pos. HRA 15-18
Pos. HRA 24,
33, 42
Régua de
segurança
Fig. 15
