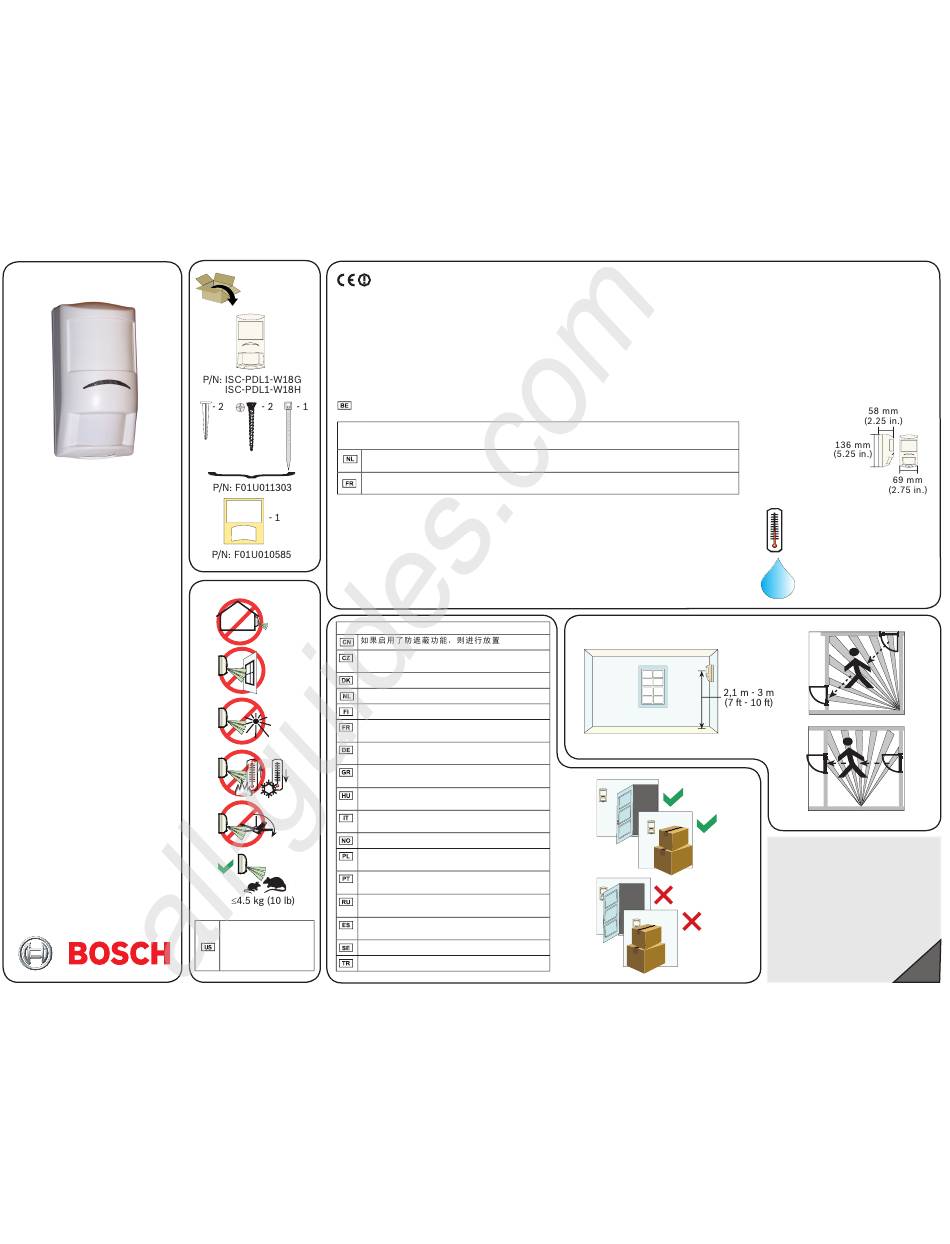

ISC-PDL1-W18G
ISC-PDL1-W18H
Professional Series
Dual Detectors
Installation Instructions
All manuals and user guides at all-guides.com
EN60721,EN50131-1 Security Grade 2
C-UL-US
Use only a Listed limited-power source.
Standby Power: For UL and C-UL Listed product installation, four hours of stand by power must be provided
by the Listed control unit or a Listed burglary power supply.
C-UL
For C-UL applications, the unit shall be installed in accordance with Part 1 of the Canadian Electrical Code.
INCERT
SELV
Connect all wiring to a safety extra-low voltage (SELV) circuit only.
Sluit alle bedrading uitsluitend aan op een circuit met een extra lage veiligheidsspanning.
Prenez soin de connecter tous les câbles à un circuit à très basse tension de sécurité (SELV).
This product is intended for use in the following countries
within the European Union and in other countries outside of
the European Union:
ISC-PDL1-W18G: 10.525 GHz
Austria, Belgium, Denmark, Finland, Greece, Luxembourg,
Netherlands, Norway, Spain, Sweden
ISC-PDL1-W18H: 10.588 GHz
France, United Kingdom
Placement if Antimask feature is enabled
Umístění, pokud je funkce Antimasking ak-
tivována
Placering når Antimask-funktionen er aktiveret
Plaatsing bij ingeschakelde antimask functie
Sijoitus, jos suojaustoiminto on käytössä
Emplacement si la fonction anti-masque est
activée
Montageplatz bei Aktivierung der Antimask-
Funktion
Τοποθέτηση αν η δυνατότητα βοηθητικής
κάλυψης είναι ενεργοποιηµένη
Elhelyezés, ha az Antimaszk-funkció be van
kapcsolva
Posizionamento con funzione
antimascheramento attivata
Plassering hvis antimaskefunksjonen er aktivert
Rozmieszczenie w przypadku, gdy funkcja
Antimask jest włączona
Posição de montagem se a função
Antimáscara estiver activada
Расположение в случае, если включена
функция антимаски
Posición si está habilitada la función
This small animal
Antimáscara
immunity feature
Placering om Antimask-funktion är aktiverad
was not investigated
by UL.
Antimask özelliği devredeyse, konulur
-29°C - +55°C (-20°F - +130°F)
EN 50130-5 Environmental Class II
IP41/IK02 (EN60529, EN50102)
< 95%
www.boschsecuritysystems.com
© 2006 Bosch Security Systems
F01U009767D
1
