1. Installationsrchtlinien
Folgendes ist zu vermeiden:
• Direkte warme oder kalte Luftströme • Fenster
• Kleintiere • Austrittsöffnungen von Klimaanlagen
• Wärmequellen • Direkte Sonneneinstrahlung
Folgendes ist zu beachten:
• Bewegungen hinter Glas werden nicht erkannt
• Die besten Meldeergebnisse werden quer zur Strahlaus-
dehnung erzielt
• Bei Verwendung von zwei oder mehr Meldern sollten sich
die Strahlen kreuzen, um eine optimale Erfassung zu er-
möglichen
• Wählen Sie den Einbauort so, dass ein möglicher Ein-
brecher das Strahlungsmuster kreuzt.
• Die empfohlene Einbauhöhe beträgt 2 bis 2,6 m.
• Die Montagefläche sollte fest und schwingungsfrei sein.
2. Montage
Vorgestanzte
Kabeldurch-
führungen
Sicherungsschraube
Klemmleiste
Sabotagekontakt
LED

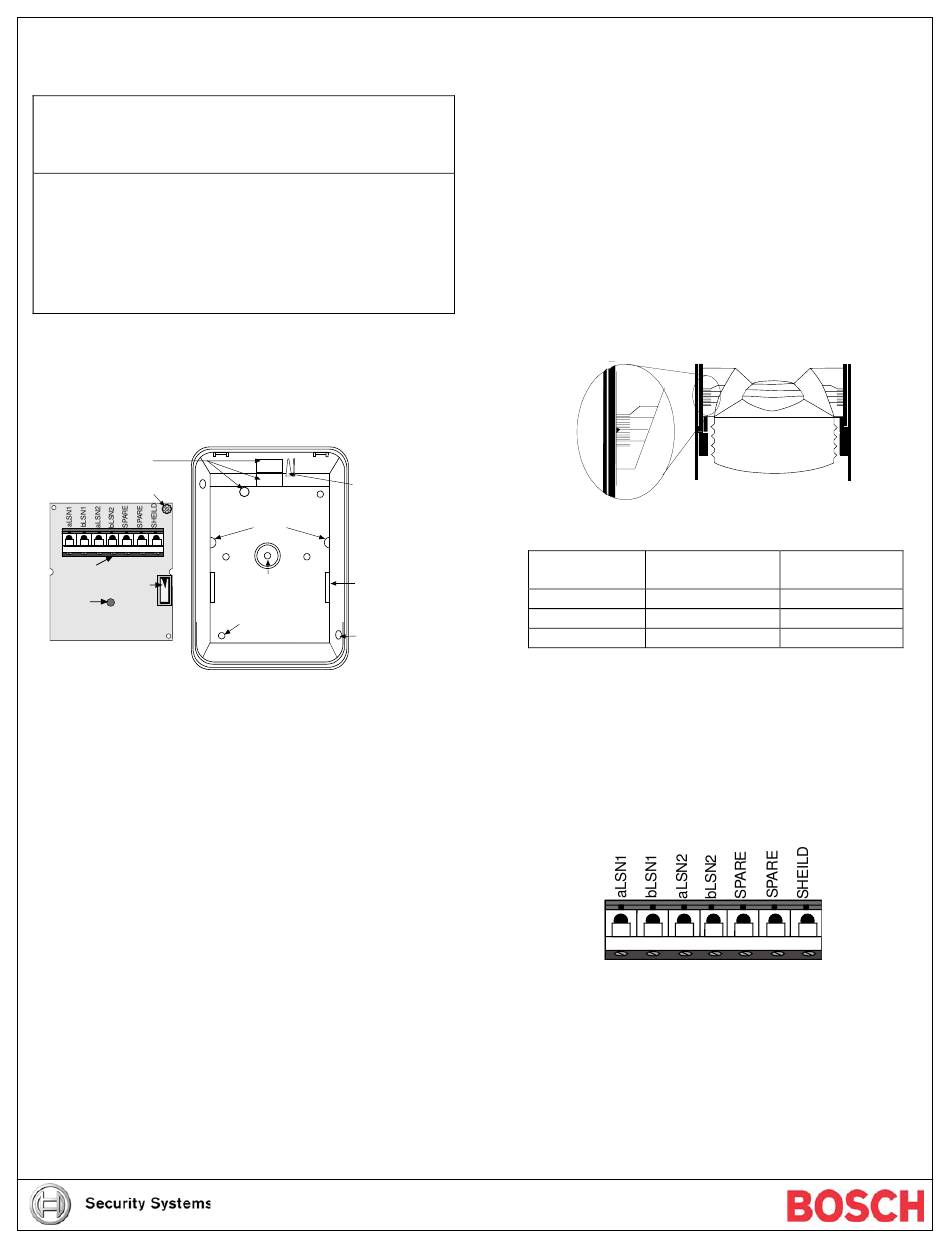

Lage wichtiger Bauteile
Gehäuserückseite u. Befestigungsöffnungen
• Entfernen Sie das Gehäuse, indem Sie einen dünnen,
flachen Schraubendreher in die sich am Boden des
Gehäuses befindende Nut stecken und sie aufhebeln.
• Entfernen Sie die Leiterplatte, indem Sie eine Leiter-
plattenhalterung zur Seite des Gehäuses drücken und die
Leiterplatte dann anheben.
• Entfernen Sie den Spiegel, indem Sie ihn aus der Führung
herausziehen.
Hinweis: Um den Spiegel zu wechseln, entfernen Sie einfach
den derzeitigen Spiegel und schieben Sie den
neuen in die Führung.
• Öffnen Sie eine entsprechende Kabeldurchführung und
führen Sie das Kabel hindurch.
• Für die Zugentlastung des Anschlusskabels fixieren Sie das
Kabel mit einem Kabelbinder an der dafür vorgesehenen
Befestigungslasche neben der Kabeldurchführung.
• Bei der Montage an Wänden oder Ecken bzw. Montage mit
Zusatzhalterung ist folgender Maßen vorzugehen.
Montage an Wänden oder Ecken
• Stoßen Sie zwei vorgestanzte Öffnungen im Gehäuse
durch.
• Verwenden Sie das Gehäuse als Bohrschablone, um die
Lage der Befestigungsschrauben zu markieren.
Hinweis: Je nach der Beschaffenheit der Wand ist das
entsprechende Befestigungsmaterial zu verwenden
(z.B. Dübel usw.).
Kabelbinder /
Zugentlasting
Leiterplatten-
halterung (2)
Spiegel-
Bohrung für
führungen (2)
Einbauhalterung
Bohrungen für
Wandbefesti-
Bohrungen für
gung (4)
Eckenbefesti-
gung (2)
• Montieren Sie den Melder und prüfen Sie dessen festen
Sitz.
• Setzen Sie den Spiegel und die Leiterplatte wieder ein.
• Drehen Sie die Sicherungsschraube für die Leiterplatte ein,
Sicherungsschraube im Beipack enthalten.
Montage mit Zusatzhalterung
• Befestigen Sie die Halterung so, wie im Installationshinweis
beschrieben, die der Halterung beigelegt ist.
• Stoßen Sie die vorgestanzten Befestigungsöffnungen durch
und befestigen Sie das Gehäuse an der Halterung gemäß
des beiliegenden Installationshinweis.
• Setzen Sie den Spiegel und die Leiterplatte wieder ein.
• Drehen Sie die Sicherungsschraube für die Leiterplatte ein,
Sicherungsschraube im Beipack enthalten.
Vertikalen Winkel einstellen
Hinweis: Die Markierungen für die vertikale Winkeleinstellung
befinden sich auf dem Spiegel.
+2
0
-8
-16
• Ermitteln Sie die angemessene vertikale Winkeleinstellung
anhand folgender Tabelle:
Montage- Weitwinkel-
höhe
2,0 m
2,3 m
2,6 m
• Schieben Sie den Spiegel solange vor und zurück bis sich
die entsprechende Winkeleinteilung auf dem Spiegel mit der
Markierung auf den beiden Seiten des Rahmens deckt.
Hinweis: Unsachgemäße Behandlung der Spiegeloberfläche
kann zu Leistungseinbußen führen.
3. Anschaltung
Vorsicht: Spannung erst anlegen, wenn alle Verbindungen
hergestellt und überprüft sind!
• Klemmen Sie die abgeschirmten Kabel wie folgt an:
Anschlussbelegung
• aLSN1/bLSN1: Vom vorausgehenden LSN-Element
kommend.
• aLSN2/bLSN2: Zum nächsten LSN-Element führend.
• 5/6 (SPARE/Frei): Freie Klemmen.
• 7 (SHEILD/Schirm): Anschluss für Schirmdraht.
Hinweis: Kabelüberlängen nicht im Gehäuse unterbringen.
Kabeleingänge und Kabeldurchführungen mit
beiliegendem Schaumstoff abdichten.
+2 +2
0 0
-8
-8
-16
-16
Spiegel
Mirror
Vorhang-
version version
-6° -2°
-8° -2°
-10° -4°
