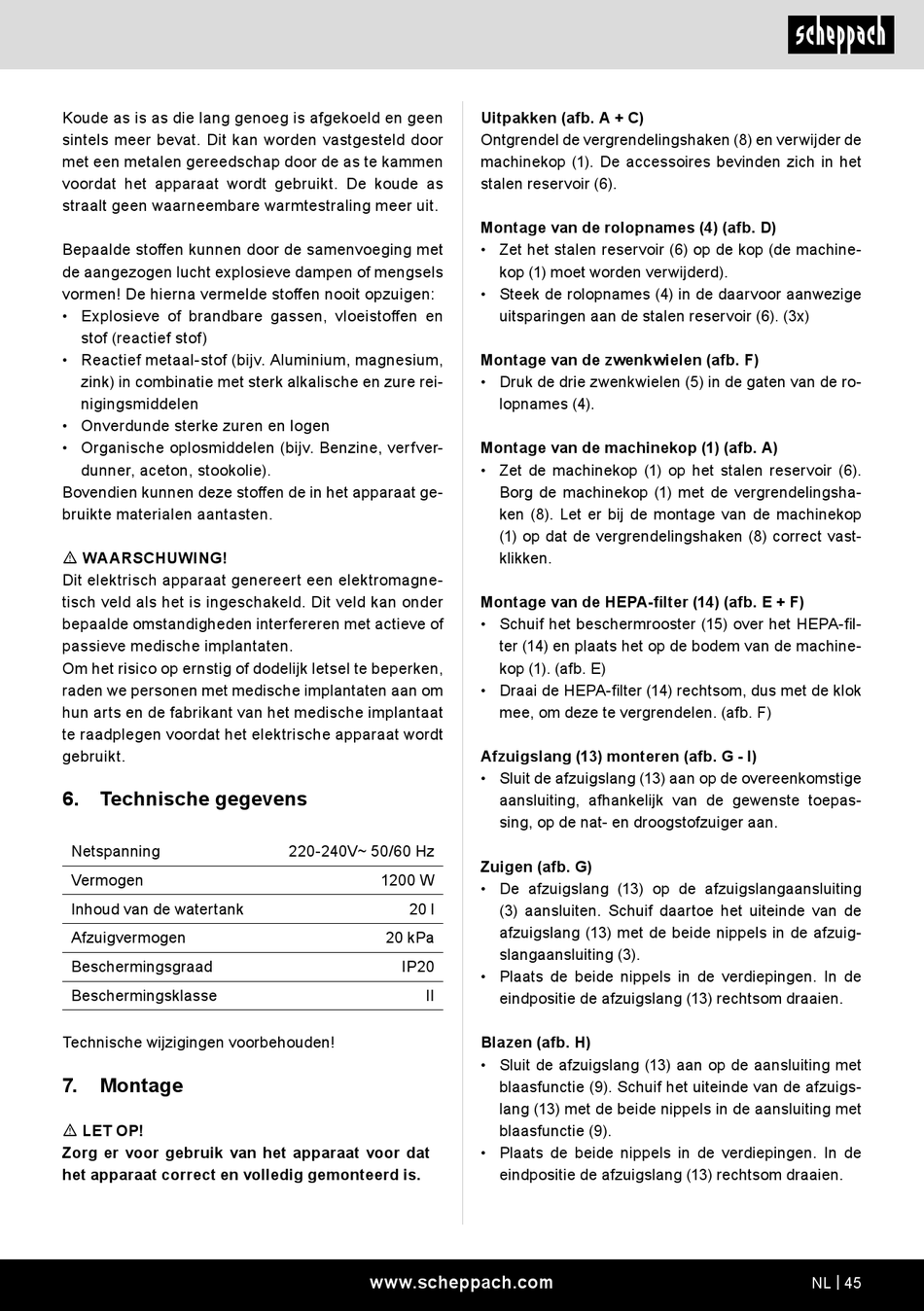

Scheppach AVC20 Original Bedienungsanleitung Seite 45

Koude as is as die lang genoeg is afgekoeld en geen
sintels meer bevat. Dit kan worden vastgesteld door
met een metalen gereedschap door de as te kammen
voordat het apparaat wordt gebruikt. De koude as
straalt geen waarneembare warmtestraling meer uit.
Bepaalde stoffen kunnen door de samenvoeging met
de aangezogen lucht explosieve dampen of mengsels
vormen! De hierna vermelde stoffen nooit opzuigen:
• Explosieve of brandbare gassen, vloeistoffen en
stof (reactief stof)
• Reactief metaal-stof (bijv. Aluminium, magnesium,
zink) in combinatie met sterk alkalische en zure rei-
nigingsmiddelen
• Onverdunde sterke zuren en logen
• Organische oplosmiddelen (bijv. Benzine, verfver-
dunner, aceton, stookolie).
Bovendien kunnen deze stoffen de in het apparaat ge-
bruikte materialen aantasten.
m WAARSCHUWING!
Dit elektrisch apparaat genereert een elektromagne-
tisch veld als het is ingeschakeld. Dit veld kan onder
bepaalde omstandigheden interfereren met actieve of
passieve medische implantaten.
Om het risico op ernstig of dodelijk letsel te beperken,
raden we personen met medische implantaten aan om
hun arts en de fabrikant van het medische implantaat
te raadplegen voordat het elektrische apparaat wordt
gebruikt.
6. Technische gegevens
Netspanning
Vermogen
Inhoud van de watertank
Afzuigvermogen
Beschermingsgraad
Beschermingsklasse
Technische wijzigingen voorbehouden!
7. Montage
m LET OP!
Zorg er voor gebruik van het apparaat voor dat
het apparaat correct en volledig gemonteerd is.
220-240V~ 50/60 Hz
1200 W
20 l
20 kPa
IP20
II
www.scheppach.com
Uitpakken (afb. A + C)
Ontgrendel de vergrendelingshaken (8) en verwijder de
machinekop (1). De accessoires bevinden zich in het
stalen reservoir (6).
Montage van de rolopnames (4) (afb. D)
• Zet het stalen reservoir (6) op de kop (de machine-
kop (1) moet worden verwijderd).
• Steek de rolopnames (4) in de daarvoor aanwezige
uitsparingen aan de stalen reservoir (6). (3x)
Montage van de zwenkwielen (afb. F)
• Druk de drie zwenkwielen (5) in de gaten van de ro-
lopnames (4).
Montage van de machinekop (1) (afb. A)
• Zet de machinekop (1) op het stalen reservoir (6).
Borg de machinekop (1) met de vergrendelingsha-
ken (8). Let er bij de montage van de machinekop
(1) op dat de vergrendelingshaken (8) correct vast-
klikken.
Montage van de HEPA-filter (14) (afb. E + F)
• Schuif het beschermrooster (15) over het HEPA-fil-
ter (14) en plaats het op de bodem van de machine-
kop (1). (afb. E)
• Draai de HEPA-filter (14) rechtsom, dus met de klok
mee, om deze te vergrendelen. (afb. F)
Afzuigslang (13) monteren (afb. G - I)
• Sluit de afzuigslang (13) aan op de overeenkomstige
aansluiting, afhankelijk van de gewenste toepas-
sing, op de nat- en droogstofzuiger aan.
Zuigen (afb. G)
• De afzuigslang (13) op de afzuigslangaansluiting
(3) aansluiten. Schuif daartoe het uiteinde van de
afzuigslang (13) met de beide nippels in de afzuig-
slangaansluiting (3).
• Plaats de beide nippels in de verdiepingen. In de
eindpositie de afzuigslang (13) rechtsom draaien.
Blazen (afb. H)
• Sluit de afzuigslang (13) aan op de aansluiting met
blaasfunctie (9). Schuif het uiteinde van de afzuigs-
lang (13) met de beide nippels in de aansluiting met
blaasfunctie (9).
• Plaats de beide nippels in de verdiepingen. In de
eindpositie de afzuigslang (13) rechtsom draaien.
NL | 45
