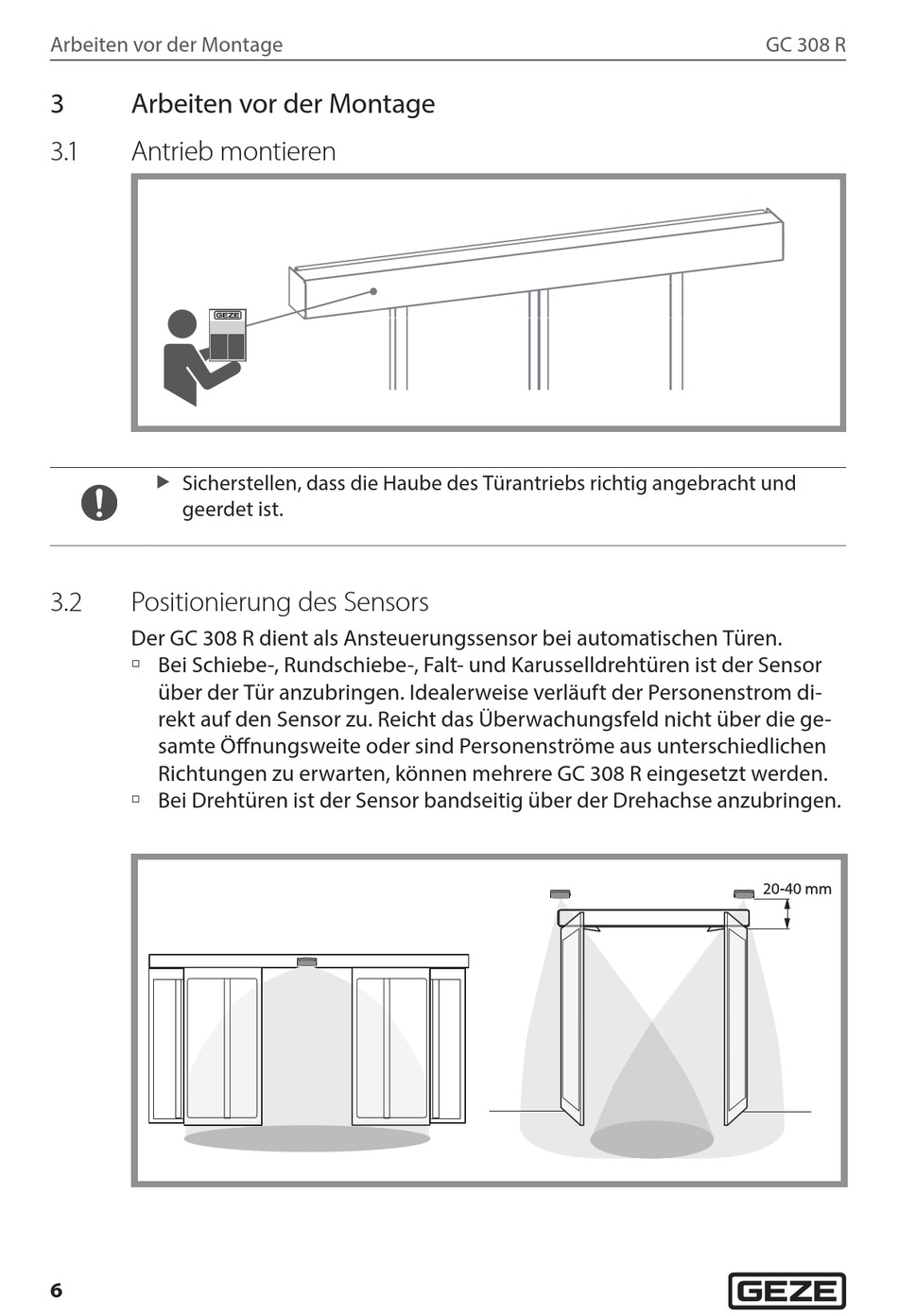

Arbeiten vor der Montage
3
Arbeiten vor der Montage
3. 1
Antrieb montieren
Sicherstellen, dass die Haube des Türantriebs richtig angebracht und
X
geerdet ist.
3.2
Positionierung des Sensors
Der GC 308 R dient als Ansteuerungssensor bei automatischen Türen.
à Bei Schiebe-, Rundschiebe-, Falt- und Karusselldrehtüren ist der Sensor
über der Tür anzubringen. Idealerweise verläuft der Personenstrom di-
rekt auf den Sensor zu. Reicht das Überwachungsfeld nicht über die ge-
samte Öffnungs weite oder sind Personenströme aus unterschiedlichen
Richtungen zu erwarten, können mehrere GC 308 R eingesetzt werden.
à Bei Drehtüren ist der Sensor bandseitig über der Drehachse anzubringen.
6
GC 308 R
