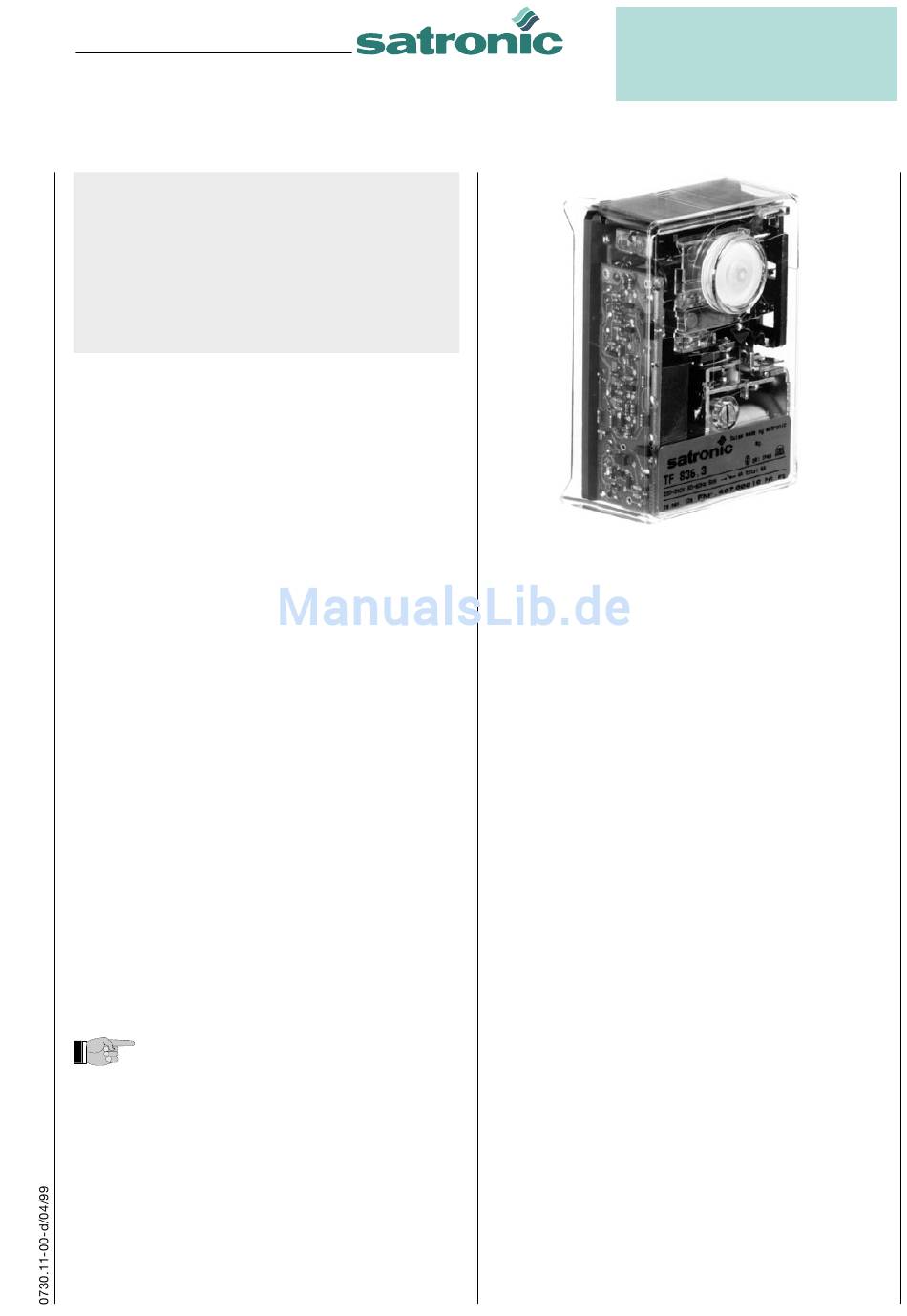

Ölfeuerungsautomat
Für Gebläsebrenner bis 30 kg/h im
intermittierenden Betrieb mit oder ohne
Ölvorwärmung, 1- oder 2-stufig.
Flammenfühler:
- Fotowiderstand MZ 770 S
- Infrarot-Flackerdetektor IRD 1010
- UV-Halbleitersensor UVD 970
ANWENDUNGSBEREICH
Der Ölfeuerungsautomat TF 834.3 resp. TF 836.3 steuert
und überwacht Gebläsebrenner mit oder ohne Ölvorwärmer,
mit einem Ölverbrauch bis 30 kg/h (geprüft und zugelassen
nach EN 230).
Ein spezieller Kontakt im Feuerungsautomaten überbrückt
den Freigabethermostaten des Ölvorwärmers sobald der
Brenner in Betrieb und ein Flammensignal gegeben ist.
Damit wird ein Unterbrechen des Betriebsablaufes infolge
sinkender Öltemperatur (z.B. hohe Durchgangsleistung)
verhindert.
Bei einer Störabschaltung des Brenners wird auch der
Ölvorwärmer spannungslos geschaltet.
TYPENÜBERSICHT
TF 834.3
1-stufige Betriebsweise
Nachzündzeit ca. 20 sec.
Unterspannungssicherheit nach EN 230
TF 834 E.3
1-stufige Betriebsweise
keine Nachzündzeit
Unterspannungssicherheit nach EN 230
TF 836.3
2-stufige Betriebsweise
Nachzündzeit 2 - 4 sec.
Unterspannungssicherheit nach EN 230
AUFBAU UND KONSTRUKTION
Die Automatik ist gut geschützt in einem schwer entflamm-
baren, transparenten und steckbaren Kunststoffgehäuse
eingebaut und beinhaltet das thermomechanische, tempe-
raturkompensierte Zeitglied, den Flammenwächterteil und
die Entriegelungseinrichtung. An der Geräteoberseite be-
finden sich die Leuchttaste für Störanzeige und Entriege-
lung sowie die Schraube zur Zentralbefestigung. Der Sockel
kann mit zusätzlichen Schlaufklemmen ausgerüstet werden
und erlaubt zusammen mit den verschiedenen Kabelein-
führungsmöglichkeiten eine universelle Verdrahtung.
Der Ölfeuerungsautomat TF 834 resp. TF 834 E
ist voll austauschbar mit den Typen TF 734, TF
734-2. Bei Ersatz durch TF 83X.3 muss darauf
geachtet werden, dass anstelle des Flammen-
fühlers IRD 911 der kompatible Typ IRD 1010
eingesetzt wird. Durch Aufstecken der Druck-
knopfverlängerung (Art. Nr. 70601) wird die un-
terschiedliche Bauhöhe kompensiert.
A Honeywell Company
TECHNISCHE DATEN
Betriebsspannung
Vorsicherung
Eigenverbrauch
Max. Belastung
pro Ausgang
total
Vorspülzeit
Vorzündzeit
Nachzündzeit
TF 834.3
TF 834 E.3
TF 836.3
Verzögerung Ventil 2
Sicherheitszeit
Wartezeit nach Störabschaltung ca. 60 sec.
Flammenfühler
MZ 770 S
Lichtempfindlichkeit
IRD 1010
UVD 970
Fühlerstrom Betrieb
Gewicht mit Sockel
Einbaulage
Schutzart
Zugelassene Umgebungs-
temperatur für
Gerät und Flammenfühler
Zugelassen nach Euro-Normen EN 230
1
TF 834.3 / 836.3
220 / 240 V (-15... +10%)
50 Hz (40 - 60 Hz)
10 A flink, 6 A träge
ca. 5 VA
1.5 A, cos ϕ 0.2
Kl. 3
4 A, cos ϕ 0.4
Kl. 4
0.5 A, cos ϕ 0.4
Kl. 5
4 A, cos ϕ 0.4
Kl. 6
0.1 A, cos ϕ 0.4
Kl. 7
Kl. B 0.5 A, cos ϕ 0.4
5 A, cos ϕ 0.4
ca. 12 sec.
ca. 12 sec.
ca. 20 sec.
keine
2 - 4 sec.
ca. 20 sec.
10 sec.
radiale und axiale Bel.
besser 6 Lux
radiale oder axiale Bel.
axiale Belichtung
min. 30 µA
0.25 kg
beliebig
IP 44
0º C... +60º C
TF 836.3
