260
(10 15/64")
BOX22
85
(3 11/32")
Ø20
(Ø25/32")
4
(5/32")
215
(8 15/32")
REG03
_ REV15
REG03 /REGOLO
25°
AISI 316L STAINLESS STEEL

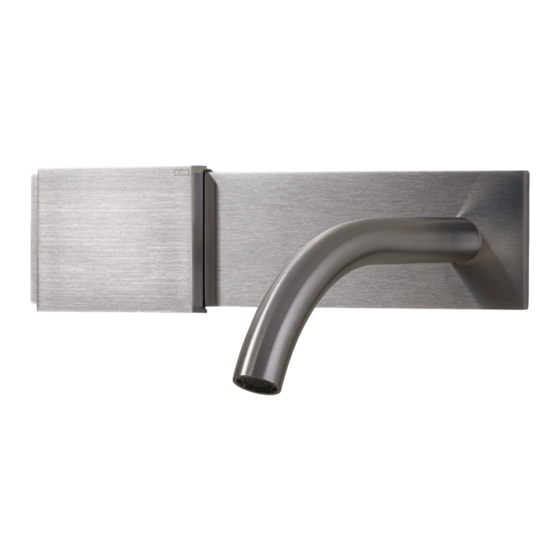

Miscelatore progressivo a parete con bocca di erogazione
Wall mounted progressive mixer with spout
DESIGN
EDOARDO GHERARDI
Portata aeratore 5 l/min / 1.3 gpm, risparmio idrico
Flow rate aerator 5 l/min / 1.3 gpm, water saving
Possibilità di installazione a 180°
Installation possibility at 180°
Prodotto che necessita di parte incasso
Product that needs built-in part
MANUTENZIONE / MAINTENANCE
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
NON UTILIZZARE
HF
DO NOT USE
hydrofluoric acid
ipoclorito di sodio
NaCl O
chlorine bleach
detergente a pH neutro
UTILIZZARE
pH
TO USE
7
neutral pH detergent
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
ceadesign.it
Werbung
Verwandte Anleitungen für CEA REGOLO REG03
Inhaltszusammenfassung für CEA REGOLO REG03
- Seite 1 REG03 _ REV15 (10 15/64”) (5/32”) REG03 /REGOLO 25° AISI 316L STAINLESS STEEL (8 15/32”) Miscelatore progressivo a parete con bocca di erogazione Wall mounted progressive mixer with spout DESIGN EDOARDO GHERARDI BOX22 Portata aeratore 5 l/min / 1.3 gpm, risparmio idrico Flow rate aerator 5 l/min / 1.3 gpm, water saving Possibilità...
- Seite 2 REG03 _ REV15 H (mm) AVVERTENZE DI INSTALLAZIONE L’altezza ottimale di installazione del prodotto si determina in base all’altezza dell’utente e del lavabo. La rappresentazione ha valore puramente indicativo. INSTALLATION WARNINGS Each individual product has to be installed and adjusted to suit the user’s and the washbasin height.
- Seite 3 REG03 _ REV15 AVVERTENZE TECNICHE Risciacquare bene le tubazioni prima del montaggio ed evitare sbalzi di pressione fra i raccordi d’acqua fredda e d’acqua calda. In caso di pressioni statiche superiori a 5 bar si raccomanda l’installazione di un riduttore di pressione per evitare danni alla cartuccia.
- Seite 4 REG03 _ REV15 PULIZIA / CLEANING / SAUBEKEIT / LIMPIEZA / NETTOYAGE ceadesign.it...
- Seite 5 REG03 _ REV15 RICC046 RICAMBI / SPARE PARTS RICA001 Aeratore / Aerator 5 l/min / 1.3 gpm RICS224 RICC046 Cartuccia / Cartridge Maniglia / Handle RICM146 RICN064 Bocca di erogazione / Spout RICS223 Guida lineare / Guide rail RICN064 RICS224 Ruota dentata / Gear wheel RICS249 Chiave aeratore / Key for aerator...
