L
N N L L
O
A
D
230 VAC
Max. Last 16 A
Wichtig!
Um für den Fall einer unsachgemäßen Nutzung unter Dauerlast die ther-
mische Belastung für die relevanten Gerätekomponenten geringzuhalten
und um eine maximale Lebensdauer zu erreichen, wird empfohlen, eine
maximale Last von 13 A (2990 W) zu schalten bzw. anzuschließen.

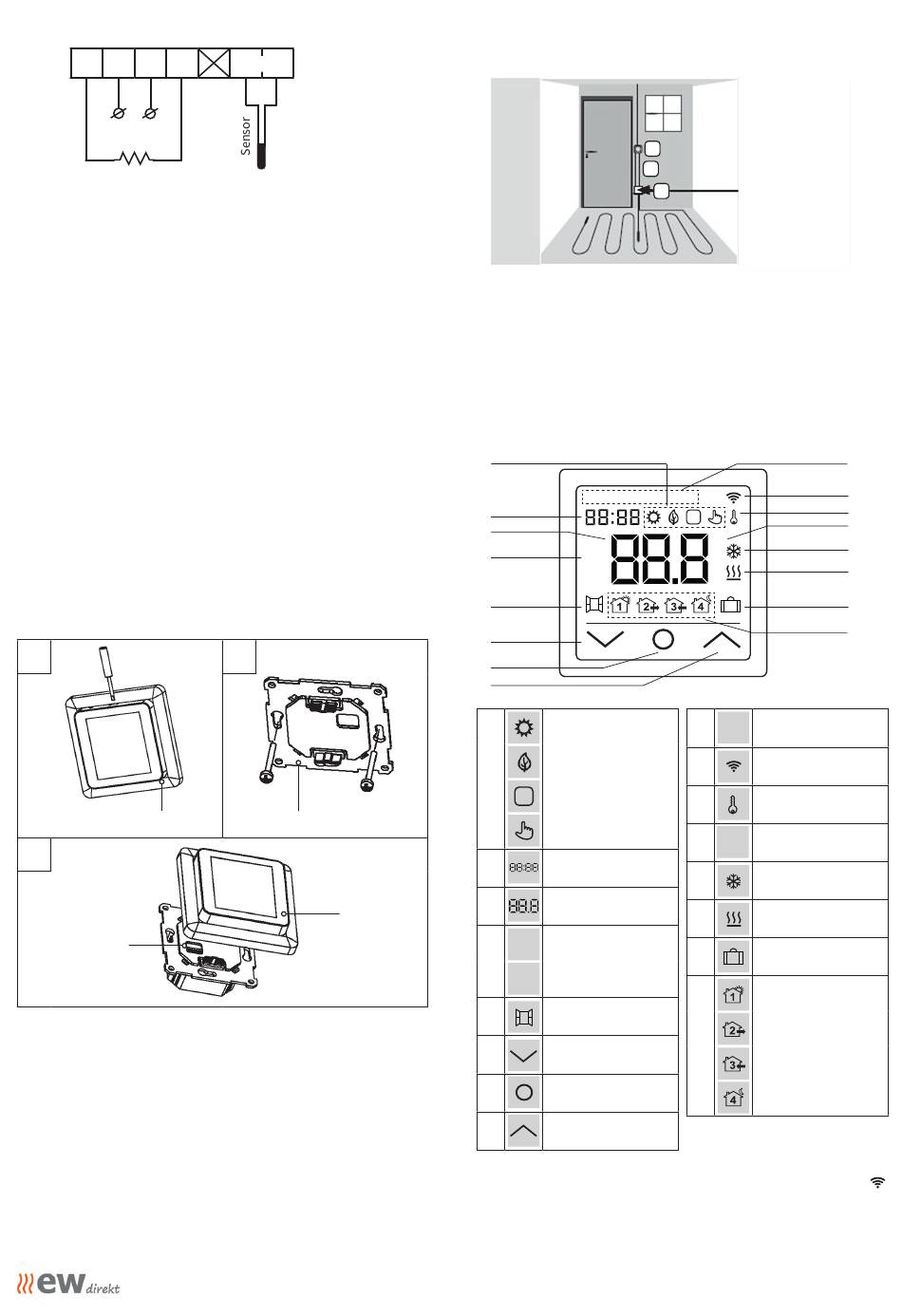

Thermostat einbauen

1. Lösen Sie die vordere Abdeckung (Geräteteil mit Display). Drücken Sie
dazu vorsichtig mit einem dünnen Schlitzschraubendreher auf die
Schnappverriegelung an der Oberseite des Gehäuses und ziehen Sie
die vordere Abdeckung vorsichtig in Ihre Richtung ab.
2. Stellen Sie den elektrischen Anschluss her.
3. Setzen Sie die hintere Abdeckung des Gerätes in die Unterputzdose
ein und befestigen Sie sie mit zwei passenden Schrauben, links und
rechts auf gleicher Höhe.
4. Setzen Sie das Display in den Rahmen ein und bringen Sie die Kon-
takte des Steckverbinders auf der Rückseite in übereinstimmende
Position mit der Aufnahme auf dem hinteren Geräteteil.
5. Drücken Sie die vordere Abdeckung mit dem Rahmen vorsichtig an
die hintere Abdeckung (zuvor in die Unterputzdose eingesetzt) an,
bis die Verriegelung einrastet. Stellen Sie sicher, dass beide Geräteteile
wieder fest miteinander verbunden sind.
Wichtig!
Vermeiden Sie im Zuge der Montage Beschädigungen oder ein Verbiegen
der Kontakte des Steckeverbinders.
1
vordere Abdeckung
3
Aufnahme
Steckverbinder
L
NTC
O
A
D
t
2
hintere Abdeckung
Display

Thermostat-Installation bei mehreren Heizmatten

1. Elektronisches Thermostat;
Zuleitung NYM 3 x 1,5 mm² zur Verteilung.
2. Wellrohr für Temperaturfühler (Bodenfühler) oder
Kaltleiter (beide dürfen nicht zusammen in einem
Leerohr verlegt werden).
3. Verteiler-Unterputzdose (bei mehreren Heizmatten, die zu
einem Thermostat führen, ist eine separate Verteiler-
Unterputzdose erforderlich).
Übersicht Displaystruktur
1
MO TU WE TH FR ST SU
2
3
RT
4
FT
ST
5
6
7
8
Komfortmodus
ECO Modus
1
P Programmmodus
Temporärer Modus
2
Uhrzeit
3
Temperatur
RT = Raumtemp.
RT
FT = Bodentemp.
FT
4
ST = eingestellte
ST
Temperatur
Fenster-Off en-
5
Erkennung
Wert verringern,
6
Auswahl „nach unten"
Ein/Aus-Taste,
7
Homebutton
Wert erhöhen,
8
Auswahl „nach oben"
Hinweis:
Mit dem erstmaligen Einschalten des Gerätes beginnt die WLAN-Anzeige
dauernd zu blinken, solange, bis Sie es erfolgreich in ihr lokales WLAN ein-
gebunden haben (vgl. Einstellungen F5 - WiFi-Verbindung). Wenn das Gerät
Verbindung zum WLAN hat, wird das Symbol weiter angezeigt, hört aber
auf zu blinken. Falls kein Zugriff auf das WLAN-Netzwerk besteht (z.B. Emp-
fang gestört, schwacher Signalpegel), wird das Symbol nicht angezeigt.
1
2
H = 30cm
3
P
°C
°F
Wochentage Montag
9
MO-SU
(MO) bis Sonntag (SU)
10
WLAN-Anzeige
Bediensperre
11
(Kindersicherung)
Temperatureinheit
°C
12
Celsius/Fahrenheit
°F
13 Frostschutzmodus
14 Heizung AN
15 Urlaubsmodus
Programmereignis
AUFWACHEN
Programmereignis
GEHEN
16
Programmereignis
KOMMEN
Programmereignis
SCHLAFENGEHEN
9
10
11
12
13
14
15
16
3
