Wichtige Hinweise vor der Installation

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und
bewahren Sie sie auf. Geben Sie die Anleitung gegebenenfalls an einen
nachfolgenden Benutzer weiter. Die Installation ist ausschließlich
durch eine Elektrofachkraft sorgfältig nach den Regeln DIN-VDE und
unter Einhaltung der gültigen nationalen Gesetze, Bestimmungen und
Vorschriften auszuführen. Andernfalls erlischt die Garantie. Schalten
Sie Ihr lokales Stromnetz spannungsfrei, bevor Sie den Thermostat
installieren, überprüfen oder austauschen. Es dürfen nur Kunststoff-
unterputzdosen für die Installation des Thermostats eingesetzt werden.

Montage

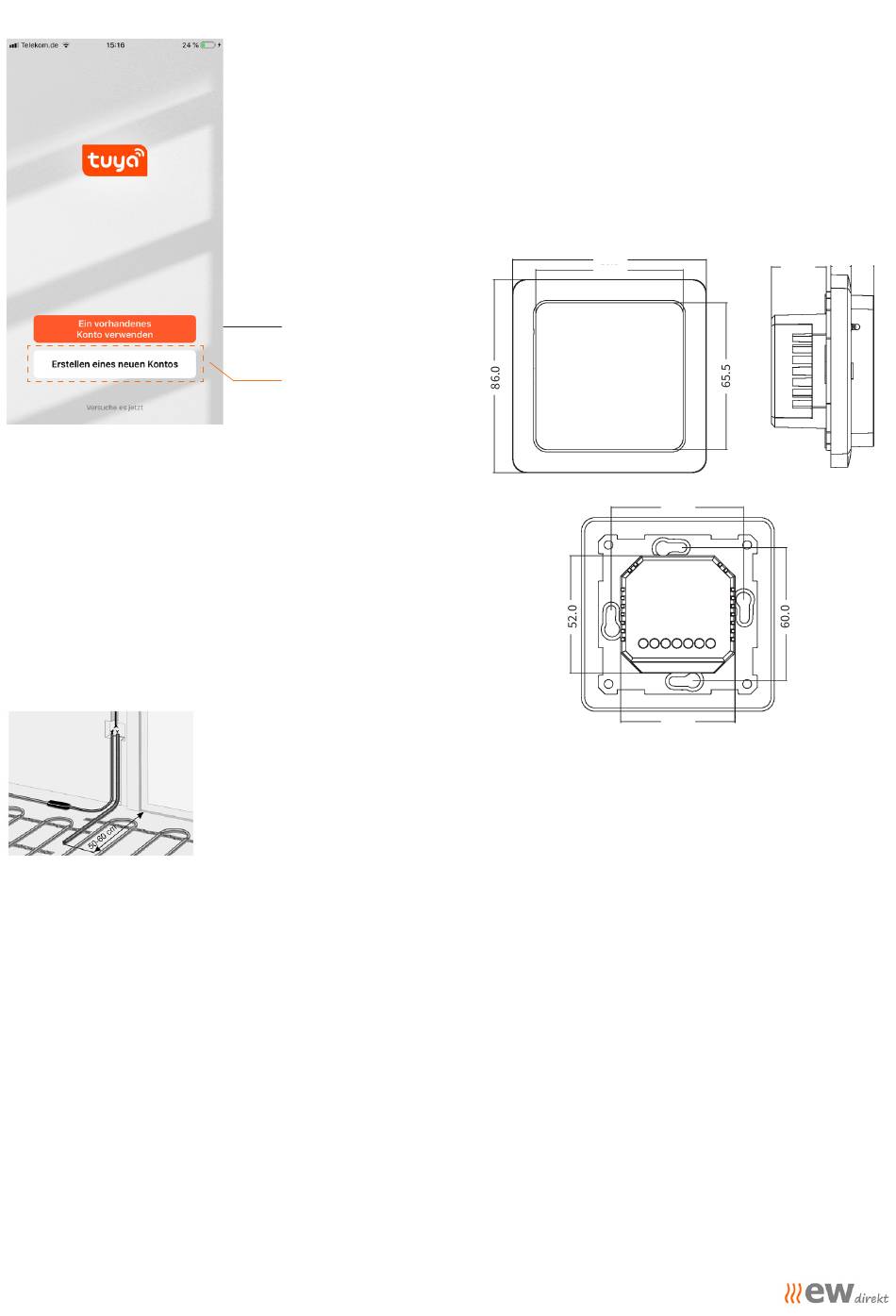

Installation Bodentemperaturfühler
Verlegen Sie den Kaltleiter (Netzanschlussleitung) seitlich bis zur An-
schlussdose und kreuzen Sie hierbei nicht den Heizleiter. Halten Sie
einen Mindestabstand von ca. 2 cm zu dem Heizleiter ein. Für das elek-
tronische Thermostat sollte an der ausgewählten Stelle eine handels-
übliche Kunststoff-Unterputzdose mit 230 V AC Netzanschlussleitung aus
dem Hausnetz vorhanden sein. Ein Fehlerstromschutzschalter (30 mA)
ist vorzusehen. Stellen Sie während der Installation des Wellrohrs
(Ø16mm) und nochmals vor der Verlegung des Estrichs bzw. Boden-
belags sicher, dass der Sensor im Wellrohr verlegt ist und wieder
herausgenommen werden kann!
2
Vorhandenes Konto
nutzen
Neues Konto erstellen
Die Fühlerleitung des Thermostats
muss in einem separaten Leerrohr
nach EN 61386-1 verlegt werden. Der
Fühler muss unmittelbar unter der
Heizmatte positioniert werden, indem
ein Schlitz im Boden aufgestemmt
und das Leerrohr darin versenkt wird.
Der Fühler sollte mittig zwischen zwei
Heizleitern positioniert werden, also
in der Mitte einer Heizkabelschlaufe.
Thermostat anschließen
Wichtig!
Wir empfehlen, bei der Installation des Thermostats und der elektrischen
Fußbodenheizung die Dienste qualifizierter Fachkräfte in Anspruch zu neh-
men. Der elektrische Anschluss und der Anschluss an die Stromversorgung
dürfen ausschließlich durch eine Elektrofachkraft unter Einhaltung der
gültigen nationalen Gesetze, Bestimmungen und Vorschriften durchgeführt
werden. Die Installationsanleitung und das Anschlussdiagramm ersetzen
nicht die Fachkenntnisse des Geräteinstallateurs. Schalten Sie Ihr lokales
Stromnetz spannungsfrei, bevor Sie den Thermostat installieren oder
bevor Sie ihn von der Stromversorgung trennen, um das Gerät zu
überprüfen oder um es auszutauschen.
86.0
65.5
Installieren Sie eine passende Unterputzdose mit Schraubenabstand
von 60 mm und gegebenenfalls zuvor eine separate Verteiler-Unterputz-
dose, sollte dies erforderlich sein (z.B. wenn mehrere Heizmatten über
ein Thermostat gesteuert werden sollen). Führen Sie das Stromver-
sorgungskabel und die Anschlussleitungen der Fußbodenheizung und
des Bodentemperaturfühlers zur Unterputzdose. Legen Sie kurzzeitig
Spannung an das Stromversorgungskabel an, um mit Hilfe eines Span-
nungsprüfers die Phase (L) und den Neutralleiter (N) zu identifizieren;
markieren Sie beide entsprechend. Schalten Sie das Stromversor-
gungskabel anschließend unbedingt wieder spannungsfrei.
Verbinden Sie alle erforderlichen Kabel zum Thermostat und schließen
Sie diese vorschriftsmäßig an die entsprechenden Klemmen an.
• Der Bodentemperaturfühler muss an die beiden mit NTC markierten
Klemmen angeschlossen werden (die Polarität spielt keine Rolle).
Wichtig!
Ist die Installationsstrecke kürzer als die Sensor-Anschlussleitung
(werksseitig 3m), so ist das Sensorkabel entsprechend zu kürzen.
• Die Versorgungsspannung (230 V AC) wird an die Klemmen N und L
angelegt, wobei die Phase an die Klemme L und der Neutralleiter an
die Klemme N angeschlossen wird.
• Die Anschlussleitung von Heizkreis oder Heizmatte ist an die Klemmen
N und L anzuschließen; der gelb-grün ummantelte Erdungs-
LOAD LOAD
draht ist über eine externe Anschlussklemme (nicht im Lieferumfang
enthalten) mit der Schutzerdungsleitung (PE) zu verbinden.
24.5 9.0
60.0
51.0
11.3
