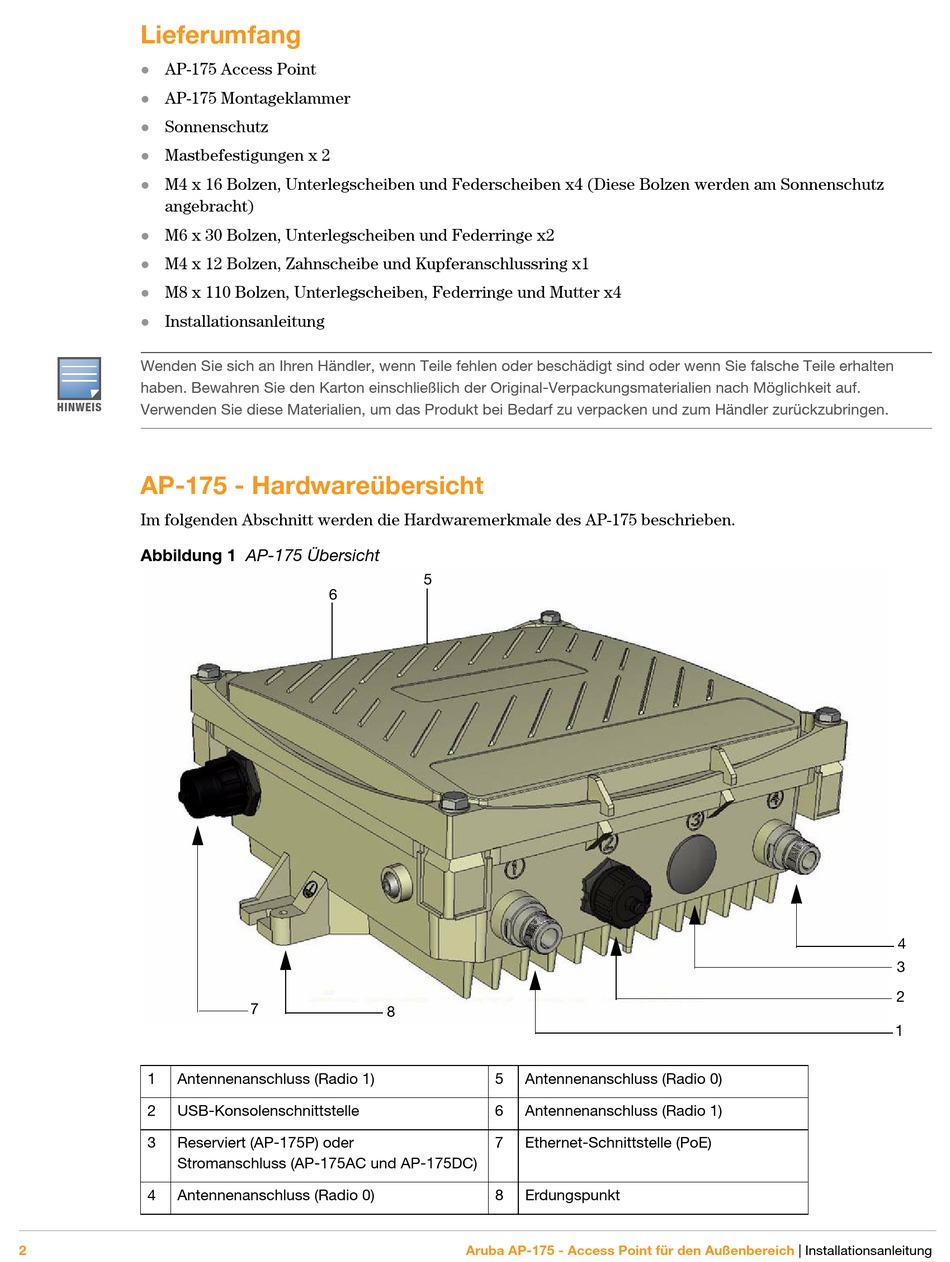

Lieferumfang
AP-175 Access Point
AP-175 Montageklammer
Sonnenschutz
Mastbefestigungen x 2
M4 x 16 Bolzen, Unterlegscheiben und Federscheiben x4 (Diese Bolzen werden am Sonnenschutz
angebracht)
M6 x 30 Bolzen, Unterlegscheiben und Federringe x2
M4 x 12 Bolzen, Zahnscheibe und Kupferanschlussring x1
M8 x 110 Bolzen, Unterlegscheiben, Federringe und Mutter x4
Installationsanleitung
Wenden Sie sich an Ihren Händler, wenn Teile fehlen oder beschädigt sind oder wenn Sie falsche Teile erhalten
haben. Bewahren Sie den Karton einschließlich der Original-Verpackungsmaterialien nach Möglichkeit auf.
HINWEIS
Verwenden Sie diese Materialien, um das Produkt bei Bedarf zu verpacken und zum Händler zurückzubringen.
AP-175 - Hardwareübersicht
Im folgenden Abschnitt werden die Hardwaremerkmale des AP-175 beschrieben.
Abbildung 1 AP-175 Übersicht
1
Antennenanschluss (Radio 1)
2
USB-Konsolenschnittstelle
3
Reserviert (AP-175P) oder
Stromanschluss (AP-175AC und AP-175DC)
4
Antennenanschluss (Radio 0)
2
5
6
7
8
5
Antennenanschluss (Radio 0)
6
Antennenanschluss (Radio 1)
7
Ethernet-Schnittstelle (PoE)
8
Erdungspunkt
Aruba AP-175 - Access Point für den Außenbereich
4
3
2
1
| Installationsanleitung
