JCLASS SUPER HOT Installation, Gebrauch Und Wartung Seite 12

3

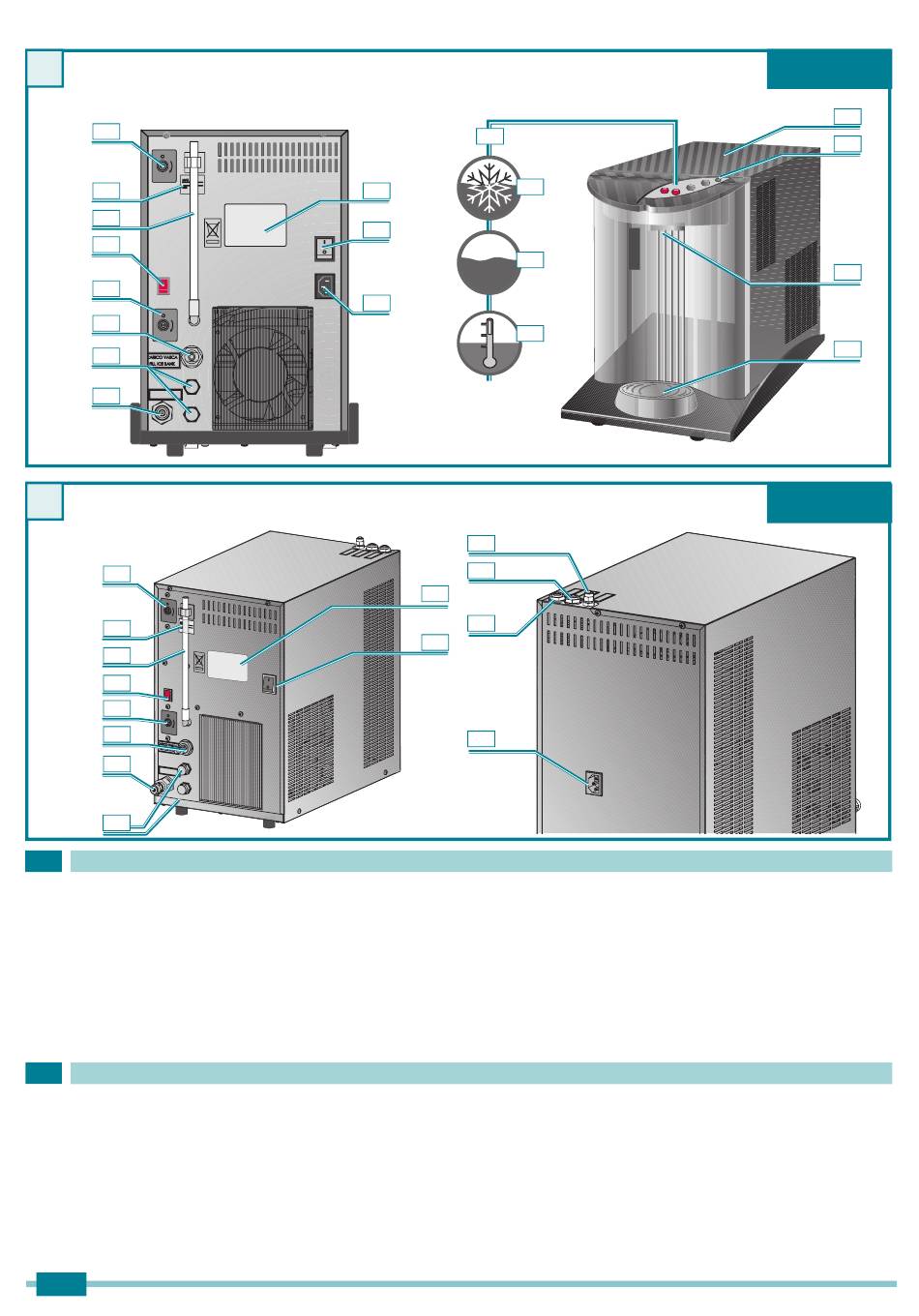

GB) Countertop models
D) Auftich-Gerät Modelle
F) Version a poser
8
18
17
10
9
16
3
11
3.1
GB) Undercounter models
D) Unterbaummodelle
F) Modeles sous plan
8
18
17
10
9
16
19
3
GB
1 Casing
easily removable to reach interior parts
2 Distribution spout
positioned in the protected area
3 IN-OUT 1/4F scale removal fittings
4 Small tank to collect dripping wate r.
It is removable and can be connected to a drain
5 Control panel
5.1 Network voltage warning light
5.2 Cold water button
5.3 Button for water at room temperature
5.4 Hot water buttons (H models) must be pressed at the
same time for distribution (SAFETy function
D
1 Gehäuse
leicht abnehmbar, um problemlos zu den Innenteilen zu gelangen.
2 Auslassschnabel
geschützt untergebracht
3 IN-OUT - Anschlüsse 1/4F zur Kesselsteinentfernung
4 Auffangwanne für Abtropfwasser
abnehmbar, kann auch an einen Abfluss angeschlossen werden.
5 Steuertafel
5.1 Kontrolllampe Netzspannung
5.2 Kaltwasserschalter
5.3 Schalter auf Raumtemperatur gewärmtes Wasser
5.4 Warmwasserschalter (Modelle H), müssen gleichzeitig
für Auslass betätigt werden (SAFETy-Funktion)
12
All manuals and user guides at all-guides.com
DK) Modeller ovenpå skranken
S) Modeller som står på disken
12
7
6
DK) Modeller under skranken
S) Modeller som står under disken
15
13
12
14
7
6
7
8
9
10
11
12
13
14
15
16
17
18
19
6
7
8
9
10
11
12
13
14
15
16
17
18
19
N) Benkmodeller
I) Modelli sopra banco
5
5.2
5.3
5.4
N) Gulvmodeller
I) Modelli sottobanco
6
Electrical power supply socket
Main switch
Cold water thermostat
Hot water thermostat
Hot water switch
Mains water inlet ø 8mm (or 3/4 M)
Label bearing the technical data and serial number
Cold water outlet (ø 6mm)
Outlet for water at room temperature (ø 6mm)
Hot water outlet – H models (ø 6mm)
Water entrance for basin loading
Level and basin unloading tube
Basin water level indicator
Mains water inlet ø8mm
Stromspeisungsanschluss
Generalschalter
Kaltwasserthermostat
Warmwasserthermostat
Warmwasserschalter
Netzwassereintritt ø 8mm (oder 3/4 M)
Etikett technische Eigenschaften und Matrikelnummer
Kaltwasserausfluss (ø 6mm)
Ausfluss auf Raumtemperatur gewärmtes Wasser (ø 6mm)
Warmwasserausfluss (ø 6mm)
Wasserzufluss zum Füllen der Wanne
Abfluss- und Nivellierungsrohr
Wasserspiegelanzeiger
Netzwassereintritt ø 8mm
TOP
1
5.1
2
4
IN
