Die Untere Partie - SDT 170 Bedienungsanleitung

Ultraschalldetektor
Inhaltsverzeichnis

Werbung

oder
Verstärkungswert angezeigt. Beispiel: Bei einem Verstärkungswert von
40, wird kein Geräusch unter 19 dB angezeigt. Deshalb sollte für die
Detektierung von kleinen Undichtigkeiten der Verstärkungswert auf 80
eingestellt werden.

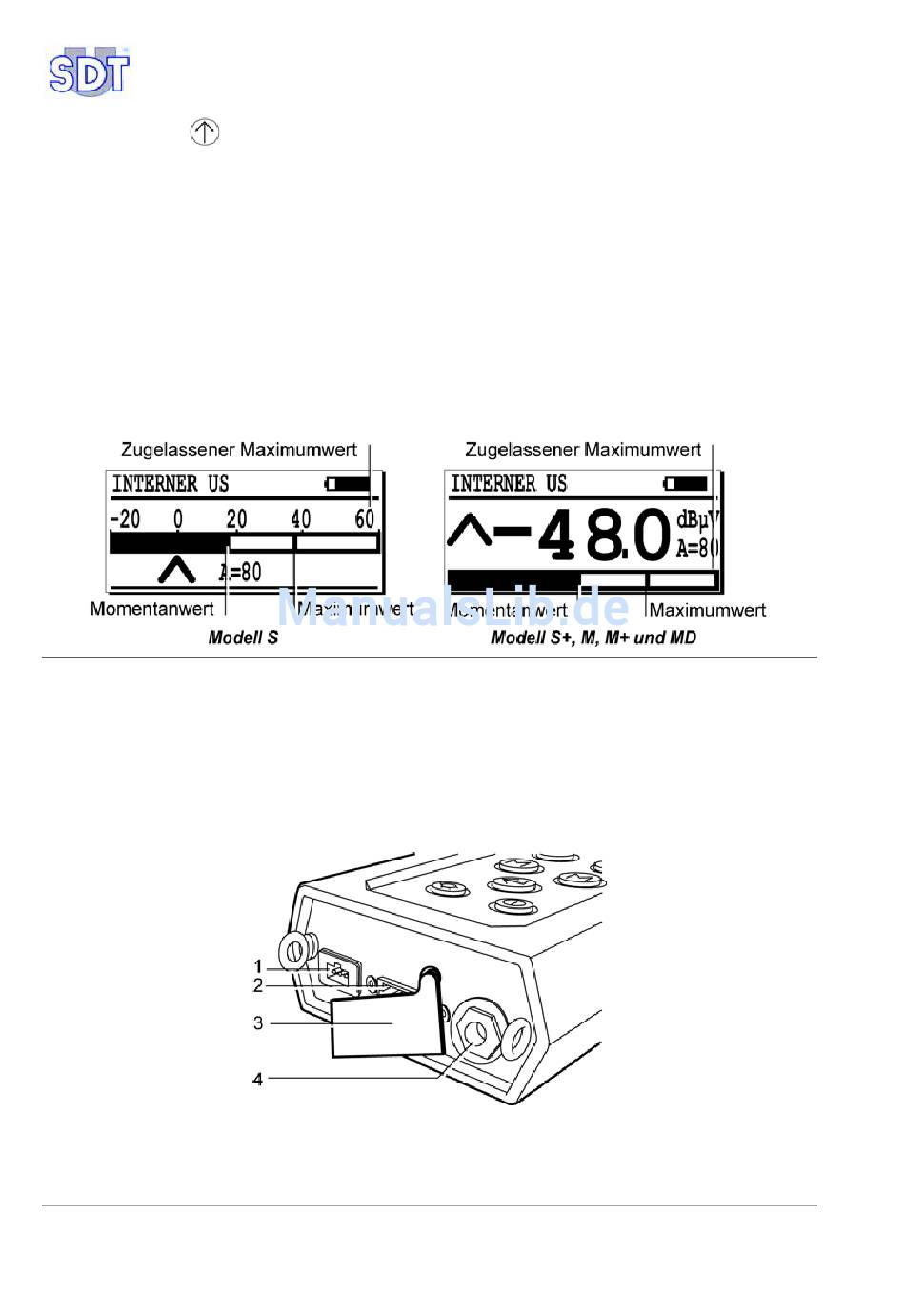

Das Balkendiagramm
Es befindet sich im unteren Teil des Displays. Es zeigt graphisch die Amplitude
des gemessen Signals an. Eine Linie zeigt während der Messung den
gemessenen Maximumwert an. Alle zwei Sekunden werden die Spitzen- und
Maximumwertanzeiger reinitialisiert.
Das Balkendiagramm und seine Spitzenwertanzeiger.
7.6
D
U
IE
NTERE
Diese Abbildung präzisiert die Lokalisierung der Anschlüsse an der unteren Partie
des Gerätes.
1. Anschluss für das Ladegerät.
2. RS232C Anschluss.
3. Gummischutzvorrichtung.
Die Anschlüsse an der unteren Partie des Gerätes.
wird der Mindestdetektierwert für den neu gewählten
P
ARTIE
4. Steckverbinder des Audio- Ausganges
(Kopfhörer, Minidisc, PC, Analysator).
46
032
005
