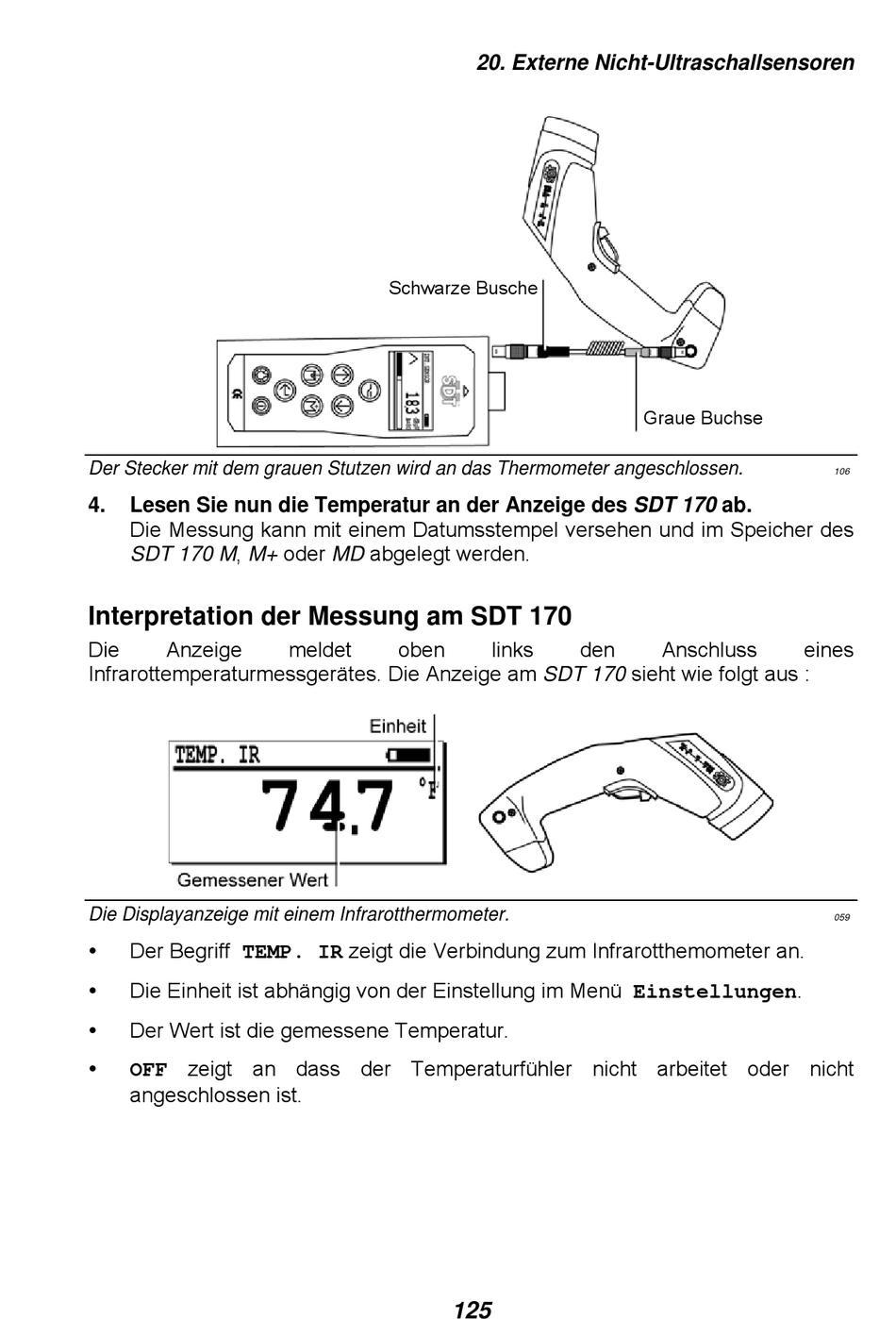

SDT 170 Bedienungsanleitung Seite 125

Der Stecker mit dem grauen Stutzen wird an das Thermometer angeschlossen.
4. Lesen Sie nun die Temperatur an der Anzeige des SDT 170 ab.
Die Messung kann mit einem Datumsstempel versehen und im Speicher des
SDT 170 M, M+ oder MD abgelegt werden.
Interpretation der Messung am SDT 170
Die Anzeige
Infrarottemperaturmessgerätes. Die Anzeige am SDT 170 sieht wie folgt aus :
Die Displayanzeige mit einem Infrarotthermometer.
 Der Begriff TEMP. IR zeigt die Verbindung zum Infrarotthemometer an.
 Die Einheit ist abhängig von der Einstellung im Menü Einstellungen.
 Der Wert ist die gemessene Temperatur.
OFF zeigt an dass der Temperaturfühler nicht arbeitet oder nicht

angeschlossen ist.
Schwarze Busche
meldet oben
125
20. Externe Nicht-Ultraschallsensoren
Graue Buchse
links den Anschluss eines
106
059
