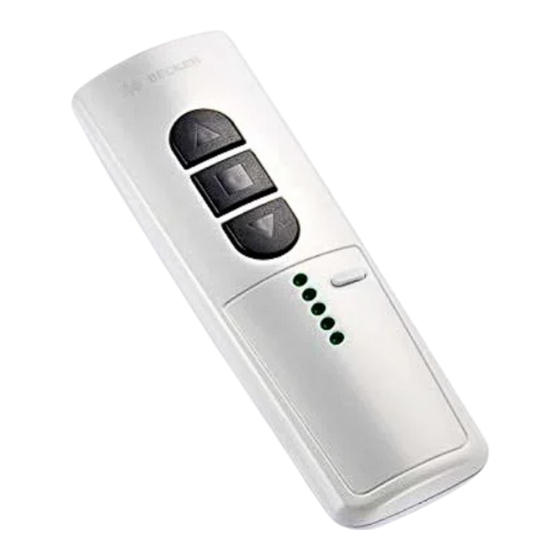

Becker Centronic EasyControl EC5410A-II Montage- Und Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Becker Anleitungen
  4. Transmitter
  5. Centronic EasyControl EC5410A-II
  6. Montage- und betriebsanleitung

Becker Centronic EasyControl EC5410A-II Montage- Und Betriebsanleitung

10-kanal-handsender
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Centronic
EasyControl EC5410A-II
Montage- und Betriebsanleitung
de
10-Kanal-Handsender
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Anleitung ist vom Benutzer aufzubewahren.
Assembly and Operating Instructions
en
10-channel hand-held transmitter
Important information for:
• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions must be kept for future reference.
Becker-Antriebe GmbH
35764 Sinn/Germany
www.becker-antriebe.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Becker Centronic EasyControl EC5410A-II

Inhaltszusammenfassung für Becker Centronic EasyControl EC5410A-II

  • Seite 1 Diese Anleitung ist vom Benutzer aufzubewahren. Assembly and Operating Instructions 10-channel hand-held transmitter Important information for: • Fitters / • Electricians / • Users Please forward accordingly! These instructions must be kept for future reference. Becker-Antriebe GmbH 35764 Sinn/Germany www.becker-antriebe.com...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeines ....................4 Gewährleistung ..................4 Sicherheitshinweise .................. 5 Bestimmungsgemäße Verwendung ............5 Anzeigen- und Tastenerklärung ..............6 Funktionserklärung ................... 7 Einlernen des Funks .................. 8 Montage Wandhalterung ................9 Batteriewechsel ..................9 Reinigung ....................9 Technische Daten ..................10 Was tun wenn ...
  • Seite 3 Contents General ....................12 Warranty ....................12 Safety tips ....................13 Use in accordance with regulations ............13 Displays and pushbuttons .................14 Functions ....................15 Programming the remote control ...............16 Installing the wall mount ................17 Changing the battery ................17 Cleaning ....................17 Technical data..................18 What to do if ...? ..................18...

  • Seite 4: Allgemeines

    Montage- und Betriebsanleitung Allgemeines Die EC5410A-II ist kompatibel zu allen Empfängern der Becker Centronic Steuerungspalette. Mit den 10 Sendekanälen können Produkte wie Rollladen-Sonnenschutzanla- gen, Lichtsteuerungen und Funksteckdosen gesteuert werden. Neben den 10 Einzel-Sendekanälen besitzt die EC5410A-II noch 3 Zentral-Sen- dekanäle, welche die Sendekanäle 1-5, 6-10 und 1-10 ansprechen.

  • Seite 5: Sicherheitshinweise

    Vorsicht Bitte bewahren Sie die Anleitung auf! • Nur in trockenen Räumen verwenden. • Verwenden Sie nur unveränderte Becker Originalteile. • Halten Sie Personen aus dem Fahrbereich der Anlagen fern. • Halten Sie Kinder von Steuerungen fern. • Beachten Sie Ihre landesspezifischen Bestimmungen.

  • Seite 6: Anzeigen- Und Tastenerklärung

    Montage- und Betriebsanleitung Anzeigen- und Tastenerklärung AUF-Taste Kanalkontrollleuchten STOPP-Taste Einlerntaste AB-Taste Beschriftungsfeld Kanalwahltaste Typenschild...

  • Seite 7: Funktionserklärung

    Funktionserklärung Kanal Der Kanal eines Handsenders kann in einen oder mehrere Empfänger einge- lernt werden. Die Ansteuerung eines Empfängers ist ein Individualbefehl, die mehrerer Empfänger ein Gruppenbefehl. Zentralbefehl Wählt man alle Kanäle des Senders an, kann man alle zugeordneten Empfän- ger/-gruppen gleichzeitig ansteuern.

  • Seite 8: Einlernen Des Funks

    Montage- und Betriebsanleitung Einlernen des Funks 1) Mastersender einlernen Hinweis Die Zentralbefehle 1-5, 6-10 und 1-10 können nicht separat eingelernt werden. a) Empfänger in Lernbereitschaft bringen Hinweis Beachten Sie die Montage- und Betriebsanleitung des Empfängers. Bedienen Sie die Einlerntaste am Sender mit einem geeigneten zylind- rischen Werkzeug (z.

  • Seite 9: Montage Wandhalterung

    Montage Wandhalterung • Prüfen Sie vor der Montage an der gewünschten Montageposition die Wandhalter einwandfreie Funktion von Sender und Empfänger. • Befestigen Sie die Halterung mit den zwei beigelegten Schrauben an W a n d h a l t e r - Entriegelung der Wand.

  • Seite 10: Technische Daten

    Montage- und Betriebsanleitung Technische Daten Nennspannung 3 V DC Batterietyp CR 2430 Schutzart IP 20 Zulässige Umgebungstemperatur -10 bis +55 °C Funkfrequenz 915,3 MHz Was tun wenn ... ? Störung Ursache Abhilfe Antrieb läuft nicht. 1. Batterie ist leer. 1. Neue Batterie ein- legen.

  • Seite 12: General

    Assembly and Operating Instructions General The EC5410A-II is compatible with all receivers of the Becker Centronic control unit range. The 10 channels allow you to control roller shutter and sun protection systems, lighting control systems and radio controlled sockets. In addition to the 10 individual channels, the EC5410A-II also has 3 central chan- nels which activate channels 1-5, 6-10 and 1-10.

  • Seite 13: Safety Tips

    Danger Please keep the instructions in a safe place! • Use in dry rooms only. • Use unmodified Becker original parts only. • Keep persons away from the system guide track. • Keep children away from controls. • Please comply with national stipulations.

  • Seite 14: Displays And Pushbuttons

    Assembly and Operating Instructions Displays and pushbuttons Channel control lights UP pushbutton Programming pushbutton STOP pushbutton DOWN pushbutton Labelling space Channel selector button Type plate...

  • Seite 15: Functions

    Functions Channel The channel of a handheld transmitter can be programmed into one or several receivers. One or several receivers are controlled via an individual or group com- mand respectively. Central command If all the transmitter channels are selected, all the assigned receivers/receiver groups can be controlled simultaneously.

  • Seite 16: Programming The Remote Control

    Assembly and Operating Instructions Programming the remote control 1) Learning the master transmitter Note The central commands 1-5, 6-10 and 1-10 cannot be programmed separately. a) Put receiver into learn mode Note Always follow the installation and operating instructions of the receiver. Use a suitable cylindrical tool (e.

  • Seite 17: Installing The Wall Mount

    Installing the wall mount • Before installing in the position re- quired, check that the transmitter Wall holder and receiver are functioning prop- erly. • Fix the mount to the wall with the two screws provided. Wall holder Unlocking m o u n t i n g plate Changing the battery Cleaning...

  • Seite 18: Technical Data

    Assembly and Operating Instructions Technical data Nominal voltage 3 V DC Type of battery CR 2430 Protection class IP 20 Permissible surrounding temperature -10 to +55 °C Radio frequency 915.3 MHz What to do if ...? Problem Cause Remedy Drive is not functioning. 1.
