- Seite 12 0044-023-01 14.11.08...
- Seite 13 Index 1. System Beschreibung (seite 13) 2. Funktions-Prinzip (seite 13) 3. Plazieren von Meldern (seiten 13, 14, 15, 16) 4. Installation (seite 16) 5. Melder-Ausrichten (Reflektor anvisieren) (seite 17) 6. Abgleichen des Melders (Fein-Abgleich) (seiten 17, 18, 19, 20) 7. System-Test (seite 20) 8.

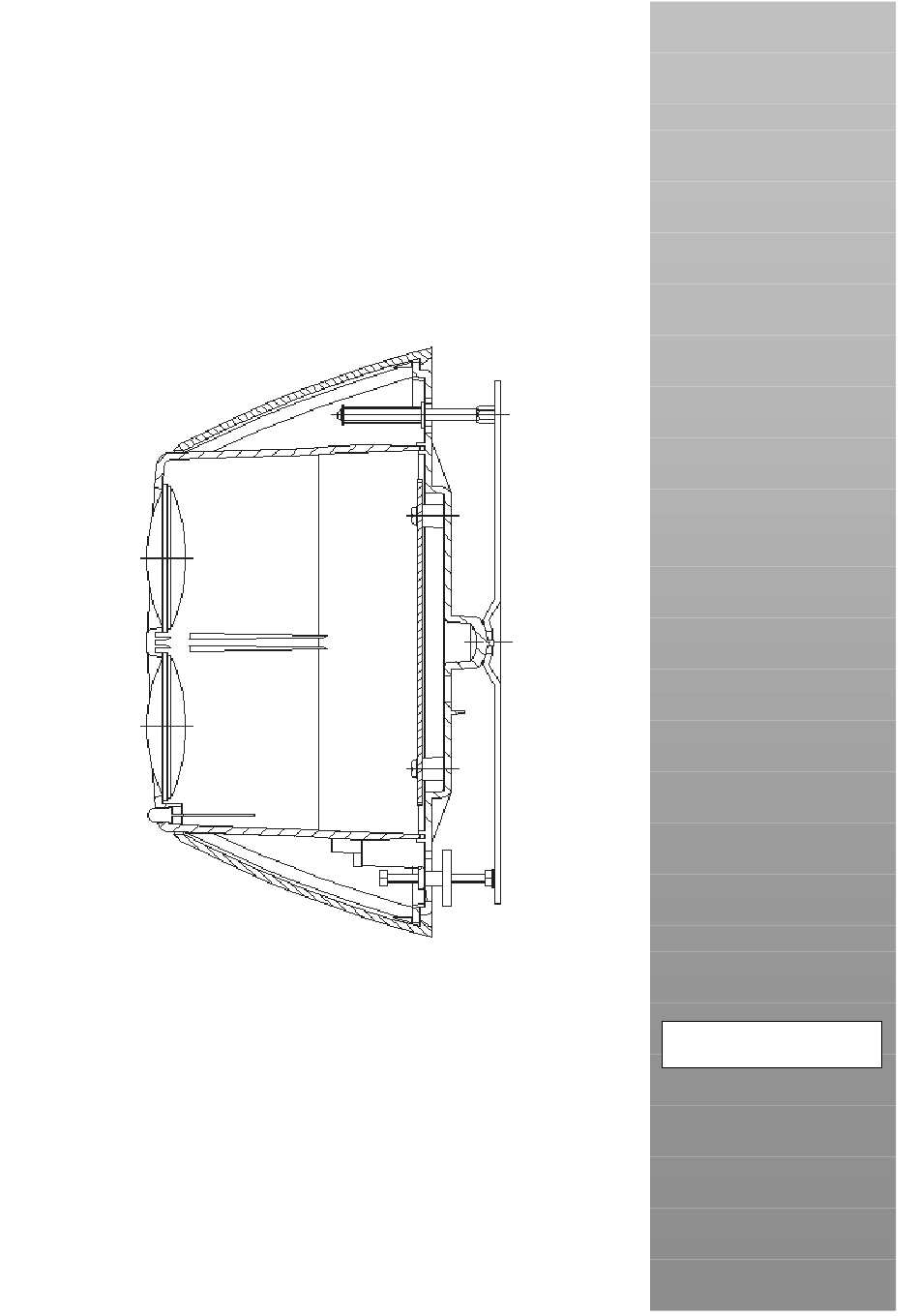

- Seite 14 1. System Beschreibung. Der Rauchmelder enthalten in einem Gehäuse immer gemeinsam Sender und Empfänger. Der Sender strahlt einen dünnen unsichtbaren Infrarot-Lichtstrahl auf den gegenüber montierten Reflektor, dieser reflektiert das Licht in den Empfänger zurück zur Signal-Bearbeitung. Der Weg des Kernlichtstrahls muß...
- Seite 15 Bitte beachten Sie Ihre nationalen und regionalen Vorschriften. An einigen Stellen haben wir wichtige Verweise auf deutsche Regeln eingefügt, diese Beschreibung basiert auf BS 5839 Part 1 & 5. 3.1. Plazieren von Meldern unter flachen Decken. Nach VdS: 12 bis 14m Breite und Deckenabstand 0,3 bis 0,9 m bei flachen Dächern, Höhe bis 16m. Es gelten folgende Mindestabstände für die Melderachsen: Entfernung zwischen Melder und Reflektor (m) Es sind die geltenden nationalen Vorschriften für die Projektierung von Brandmeldesystemen zu beachten.
- Seite 16 3.2. Melder-Position im First von Satteldächern. Von einem Satteldach spricht man, wenn die Höhe X zwischen First und Traufe min 0,6 m beträgt ( Fig. 1.) Die folgenden Beschreibungen sind nicht immer konform mit VdS 2095 Υ Υ Υ Υ Υ...
-
Seite 17: Melder-Plazierung In Atrium-Bauten
3.3. Melder-Plazierung in Atrium-Bauten Wird der Melder in einem Atrium oder in Bereichen mit Glas- bzw. spiegelnden Oberflächen installiert, sollte der IR-Lichtstrahl nicht senkrecht auf diese Flächen treffen. Melder bzw. Reflektor sind etwa 300 mm waagerecht oder senkrecht versetzt zu positionieren. Hierdurch werden störende Fremdreflexionen von der Montagefläche des Reflektors verringert, währen das Nutzsignal vom Reflektor senkrecht zum Melder zurückgeworfen wird. - Seite 18 zurückgespiegelt wird. Der Kernstrahl-Weg muß frei bleiben, bewegte Teile dürfen ihn weder ganz noch teilweise blockieren. Das Reflektions-Prinzip des Rauchmelder benötigt exakt definierten Prismen-Reflektor. Fremdreflexionen verursachen Störungen, sie müssen auf jeden Fall vermieden werden. Beim Einsatz des Melders in Atrium-Objekten, auf Glaswänden oder anderen spiegelnden Oberflächen sollte die Melderachse etwas aus der Senkrechten versetzt verlaufen (siehe Abschnitt 3.3).
- Seite 19 GELB Dauerlicht (nach 5 Minuten Blinken), in der Betriebsart Abgleich-Modus • Der Melder empfängt kein Signal, schalten Sie zurück in den Modus „Melder Ausrichten“ GELB blinkend • Der Empfänger erhält ein schwaches Signal, die Sendeleistung wird automatisch erhöht. • Keine LED leuchtet, es sind Sendeleistung und Empfängerverstärkung optimal aufeinander eingestellt. Dieser Zustand sagt aber nicht, daß...
-
Seite 20: Abgleich-Prozeß Im Flußdiagramm
Folgen Sie dem Flußdiagramm 6.3. Abgleich-Prozeß im Flußdiagramm Schalter Mitte Abgleich-Modus LED gelb leuchtet ca. 5 Sekunden Dauerleuchten Kein Signal: LED gelb zurück zu Warten Sie, bis beide “Melder Ausrichten” LED’s nicht mehr blinken (Schalter oben) Rändelschraube langsam in eine Richtung drehen und Status LEDs beobachten LED rot LED gelb... -
Seite 21: Systemtest
Wenn nach einem ALARM im Normalbetrieb der Melder durch einen Reset (Energieversorgung AUS) zurückgesetzt wurde, durchläuft der Melder anschließend ebenfalls den Kalibrierungstest. Schlägt dieser Test fehl, so verbleibt der Melder in der ALARM-Stellung.Nach dem positiven Test verlischt die LED gelb und das Störmelde-Relais wird angezogen, der Rauchmelder ist in Betrieb. - Seite 22 8. Anschluss- und Konfigurationseinstellungen. 8.1. Verdrahtung. Die Anschlüsse zum Regelkreis sind über die Rückwand des Melderkopfs zugänglich (siehe Abb. 4). Der kleine 2-Stifte-Stecker auf der linken Seite wird nicht verwendet. 8.2. DIP-Schalter-Einstellungen. Zugriff auf die Konfigurationseinstellungen erfolgt über die Rückplatte des Melderkopfes (siehe Abb. 4). Schalter 8 aktiviert (ein) oder deaktiviert (aus) die Fehleranzeigediode der Serie Schottky (Voreinstellung aktiviert).
- Seite 23 9. Ansicht Anschlusse und Konfigurationsschalter 1 2 3 4 Fig. 4. 0044-023-01 14.11.08...
- Seite 24 10. Technische Daten. Betriebsreichweite - 5 bis 50 Meter system 5 bis 50 Meter • Betriebsreichweite - 50 bis 100 Meter system 50 bis 100 Meter • Versorgungsspannung 10,2VDC bis 30VDC • Ruhestrom (keine Leuchte leuchtet auf) <4mA • Alarmstrom je nach Zonenstrom (470 Ohm) •...
