Inhaltszusammenfassung für Cooler Master Dyn X

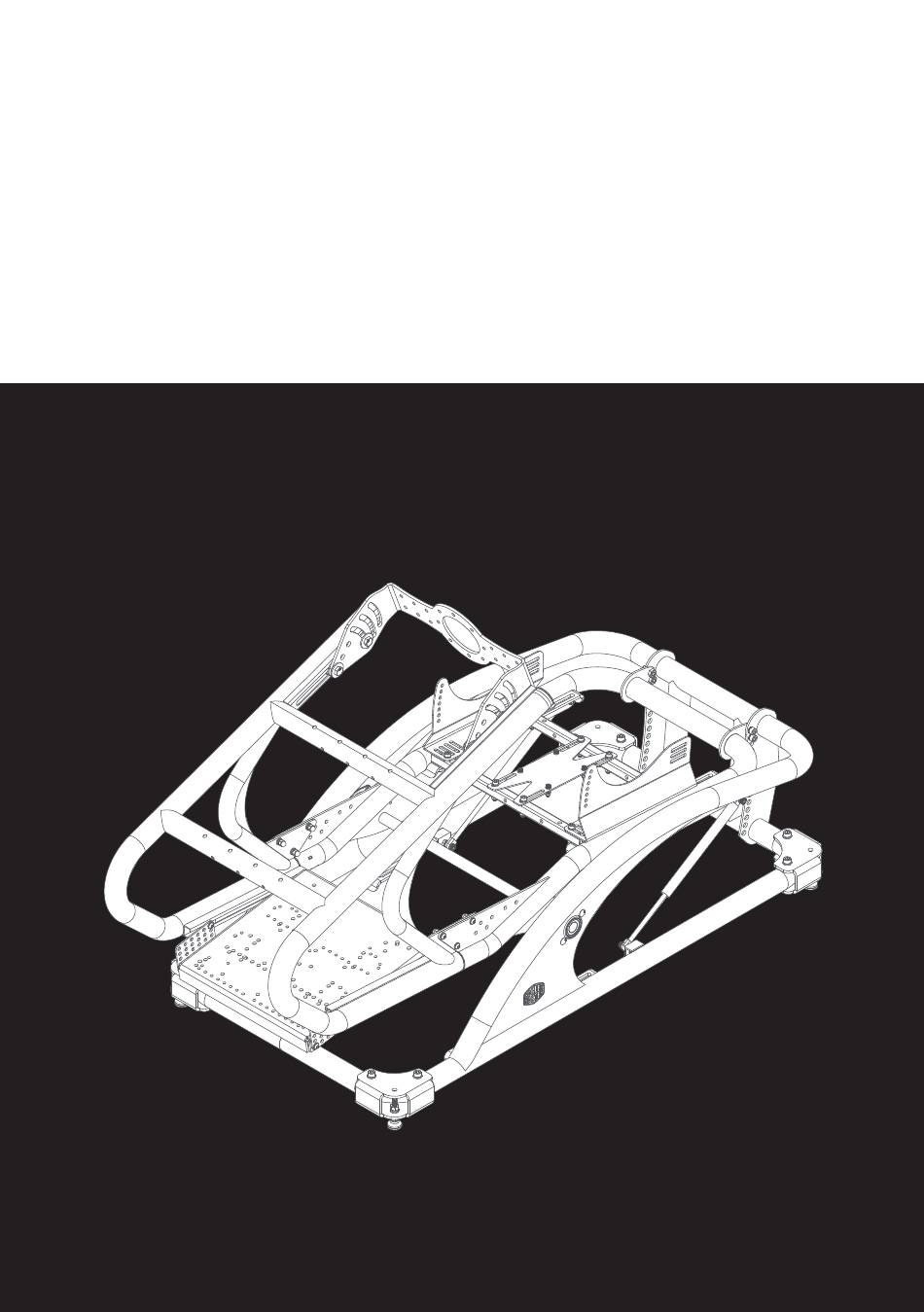

- Seite 1 Dyn X Simulator Cockpit Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
-------------------------------------------------------------------02 MATERIALDATEN ----------------------------------- 03 DATEN FÜR DIE ANPASSUNG DER KOMPONENTEN WARNUNGEN ----------------------------------------------------------------------04 WARNUNGEN AUFBAUANLEITUNG --------------------------------------------------------- 05 DYN X AUFBAU ÜBERSICHT ----------------------------------------------- -07 1. BODENAUSGLEICHER ANBRINGEN -----------------------------08 2. HALTERUNGEN FÜR BODENAUSGLEICHER ANBRINGEN ----------------------------------------------------09 3. SPREIZKLAMMERN EINSETZEN -----------------------------------------------------10 4. VORDERRAHMEN ANBRINGEN --------------------------------- -11 5. -
Seite 3: Allgemeine Daten
ALLGEMEINE DATEN Gewicht 77.1kg Abmessungen montiert (oberste Position) 1707 mm x 756 mm x 1044 mm (LxBxH) Abmessungen montiert (unterste Position) 1591 mm x 756 mm x 998 mm (LxBxH) Bereit für Bewegungsmotorsystem Buttkicker Halterung Inklusive Lenkradhalterung Vordere Halterung Anzahl der Fahrpositionen 14 (von Semi-Truck bis Formel und alles dazwischen) MATERIALDATEN Material der Rahmenrohre... -
Seite 4: Daten Für Die Anpassung Der Komponenten
DATEN FÜR DIE ANPASSUNG DER KOMPONENTEN Lenkradverschiebung (vor/zurück) 300mm Positionen der Lenkradhalterung (Front- und Seitenmontage) 6 (3 regulär + 3 mit umgekehrter Montage) Position 1: 50° Position 2: 47° Einstellmöglichkeiten der Lenkradhalterung (Front- und Seitenmontage) Position 3: 44° Gesamt: 80° (regulär + umgekehrt) Höhenverstellung der Lenkradhalterung (Front- und Seitenmontage) 81 mm (6 Positionen) Positionen der Lenkradhalterung (Plattenmontage) -
Seite 5: Warnungen
WARNUNGEN Vor direkter Montage durch zwei Nur ein Benutzer Keine sitzende Person Sonneneinstrahlung schützen Personen erforderlich beim Einstellen Kein Sitzen auf der Seite Kein Stehen auf dem Gerät Kein Sitzen auf der Vorderseite Hände während der Hände während der Einstellung Hände während der Einstellung Hände während der Einstellung Einstellung fernhalten... -
Seite 8: Bodenausgleicher Anbringen
1. BODENAUSGLEICHER ANBRINGEN WERKZEUGE HARDWARE TEILE HALTERUNGEN FÜR BODENAUSGLEICHER 15mm UNTERLEGSCHEIBEN SICHERUNGSSCHEIBEN SECHSKANTMUTTERN BODENAUSGLEICHER 17mm 4 mal wiederholen... -
Seite 9: Halterungen Für Bodenausgleicher Anbringen
2. HALTERUNGEN FÜR BODENAUSGLEICHER ANBRINGEN WERKZEUGE EISENWAREN M10 X 80mm UNTERLEGSCHEIBEN SICHERUNGSMUTTERN INNENSECHSKANTSCHRAUBE 17mm... -
Seite 10: Spreizklammern Einsetzen
3. SPREIZKLAMMERN EINSETZEN TEILE SPREIZKLAMMERFUGE STELLSCHRAUBEN Vertiefung SCHRITT 1: FÜHREN SIE DIE SPREIZKLAMMERN IN DIE COCKPIT RAHMENROHRE EIN (DIE STELLSCHRAUBEN MÜSSEN NACH INNEN ZEIGEN) SCHRITT 2: RICHTEN SIE DIE VERTIEFUNG MIT DER RILLE IN DER SPREIZKLAMMER AUS SCHRITT 3: STELLEN SIE SICHER, DASS DIE STELLSCHRAUBEN SICHTBAR SIND (ZIEHEN SIE DIE STELLSCHRAUBEN NOCH NICHT FEST) HINWEIS: WENN DIE STELLSCHRAUBEN NICHT SICHTBAR SIND,... -
Seite 11: Vorderrahmen Anbringen
4. VORDERRAHMEN ANBRINGEN TEILE... -
Seite 12: Cockpit Stützblechschrauben Hinzufügen
5. COCKPIT STÜTZBLECHSCHRAUBEN HINZUFÜGEN HARDWARE ZIEHEN SIE DIESE SCHRAUBEN NOCH NICHT FEST, SONDERN LASSEN SIE SIE LOCKER M8 X 22mm HALBRUNDSCHRAUBE UNTERLEGSCHEIBEN SICHERUNGSSCHEIBEN ÜBERWURFMUTTER... -
Seite 14: Stützblechschrauben Des Vorderrahmens Anziehen
7. STÜTZBLECHSCHRAUBEN DES VORDERRAHMENS ANZIEHEN WERKZEUGE 12mm... -
Seite 15: Querträger Der Sitzhalterung Anbringen
8. QUERTRÄGER DER SITZHALTERUNG ANBRINGEN WERKZEUGE HARDWARE M8 X 30mm INNENSECHSKANTSCHRAUBE M8 SICHERUNGSSCHEIBEN M8 UNTERLEGSCHEIBEN TEILE SITZHALTERUNG QUERTRÄGER HINWEIS: LÖSEN SIE DIE SCHRAUBEN, WENN DIE MONTAGE ABGESCHLOSSEN IST, UM DEN SITZ NACH VORNE ODER HINTEN ZU SCHIEBEN HINWEIS: DIESE QUERTRÄGER DER SITZHALTERUNG PASSEN ZU EINEM STANDARDSITZGLEITER VON SPARCO... -
Seite 16: Sitzhalterungen Anbringen
9. SITZHALTERUNGEN ANBRINGEN WERKZEUGE HARDWARE TEILE M8 UNTERLEGSCHEIBEN LINKE RECHTE SITZHALTERUNG SITZHALTERUNG M8 X 45mm M8 SICHERUNGSMUTTERN INNENSECHSKANTSCHRAUBE 13mm ANSICHT DER RECHTEN SITZHALTERUNG VON OBEN DIE SITZHALTERUNGEN SOLLTEN AN DEN SITZHALTERUNGS- QUERTRÄGERN BEFESTIGT WERDEN, INDEM SCHLITZE MIT DEN ENTSPRECHENDEN BUCHSTABEN VERWENDET WERDEN SCHLITZ C IST FÜR DIE MEISTEN BENUTZER DIE BESTE WAHL... -
Seite 17: Buttkicker Halterung Anbringen (Optional)
10. ATTACH BUTTKICKER MOUNT (OPTIONAL) HARDWARE TOOLS OPTIONAL M8 X 45mm M6 X 25mm M8 WASHER M8 LOCKNUT M6 WASHER M6 LOCKNUT SOCKET HEAD SCREW SOCKET HEAD SCREW 10mm 13mm OPTIONAL: ATTACH BUTTKICKER LFE NOTE: BUTTKICKER LFE IS NOT INCLUDED HINWEIS: DIESE BEFESTIGUNG IST OPTIONAL... -
Seite 18: Pedalplatte Anbringen
11. PEDALPLATTE ANBRINGEN HARDWARE WERKZEUGE M8 UNTERLEGSCHEIBEN M8 X 25mm SCHIEBEMUTTERN ABSTANDSHALTER HALBRUNDSCHRAUBE M8 SICHERUNGSMUTTERN TEILE 13mm HÖHEN- & WINKELAN- PEDALPLATTE PASSUNGSPLATTEN SCHRITT 1: PEDALPLATTE MONTIEREN HINWEIS: SCHIEBEMUTTERN LOCKER LASSEN SCHIEBEMUTTERN ANSICHT VON UNTEN SCHLITZE DER PEDALPLATTE SCHRITT 2: BEFESTIGEN SIE DIE PEDALPLATTE AM COCKPIT, INDEM SIE DIE SCHIEBEMUTTERN IN DIE SCHLITZE DER PEDALABLAGE EINFÜHREN SCHRITT 3: ZIEHEN SIE DIE SCHRAUBEN FEST, WENN... -
Seite 19: Lenkradhalterung Anbringen
12. LENKRADHALTERUNG ANBRINGEN WERKZEUGE HARDWARE M12 X 25mm INNENSECHSKANTSCHRAUBEN M12 UNTERLEGSCHEIBEN M12 DOPPELSCHIEBEMUTTERN TEILE SCHRITT 1: LENKRADHALTERUNG MONTIEREN HINWEIS: DOPPELSCHIEBEMUTTERN LOCKER LASSEN 19mm LENKRADHALTERUNG DOPPELSCHIEBEMUTTERN LENKRADHALTERUNG SCHLITZE DOPPELSCHIEBEMUTTER SCHRITT 2: BEFESTIGEN SIE DIE LENKRAD- HALTERUNG AM COCKPIT, INDEM SIE DIE DOPPELSCHIEBEMUTTERN IN DIE SCHLITZE DER LENKRADHALTERUNG EINFÜHREN SCHRITT 3: ZIEHEN SIE DIE SCHRAUBEN FEST, WENN... -
Seite 20: Pedalplatte Optionen
PEDALPLATTE OPTIONEN ES GIBT UNZÄHLIGE MÖGLICHKEITEN DER WINKEL- UND HÖHENVERSTELLUNG, HIER NUR EIN PAAR BEISPIELE STANDARDPOSITION... -
Seite 21: Pedalplatte Lochmuster
PEDALE BUCHSTABE PEDALPLATTE LOCHMUSTER DC SIM RACING FANATEC CSP V3 MECA EVO1 EINE VOLLSTÄNDIGE LISTE KOMPATIBLER PEDALSETS FINDEN SIE UNTER: www.coolermaster.com HEUSINKVELD SPRINT HEUSINKVELD ULTIMATE HPP JBV LOGITECH G29 RICMOTECH GTPRO3 SIM RACING PRO SIMWORX PRO V3.1 THRUSTMASTER TFRP THRUSTMASTER T3PA THRUSTMASTER T3PA PRO THRUSTMASTER T-LCM THRUSTMASTER TMFFB... -
Seite 22: Optionen Für Die Lenkradhalterung
OPTIONEN FÜR DIE LENKRADHALTERUNG ES GIBT 3 REGULÄRE UND 3 UMGEKEHRTE MONTAGEOPTIONEN REGULÄR - POSITION #1 (STANDARD) UMGEKEHRT - POSITION #1 REGULÄR - POSITION #2 UMGEKEHRT - POSITION #2 REGULÄR - POSITION #3 UMGEKEHRT - POSITION #3... -
Seite 24: Fahrpositionen
FAHRPOSITIONEN DER DYN X KANN VIELE VERSCHIEDENE FAHRZEUGE UND FLUGZEUGE SIMULIEREN; IM FOLGENDEN FINDEN SIE EINIGE BEISPIELE FÜR DIE MÖGLICHKEITEN... - Seite 25 FAHRPOSITIONEN DER DYN X KANN VIELE VERSCHIEDENE FAHRZEUGE UND FLUGZEUGE SIMULIEREN; IM FOLGENDEN FINDEN SIE EINIGE BEISPIELE FÜR DIE MÖGLICHKEITEN...
-
Seite 26: Garantie
GARANTIE Bitte besuchen Sie: www.coolermaster.com, um Informationen über die Garantiebedingungen zu erhalten.
