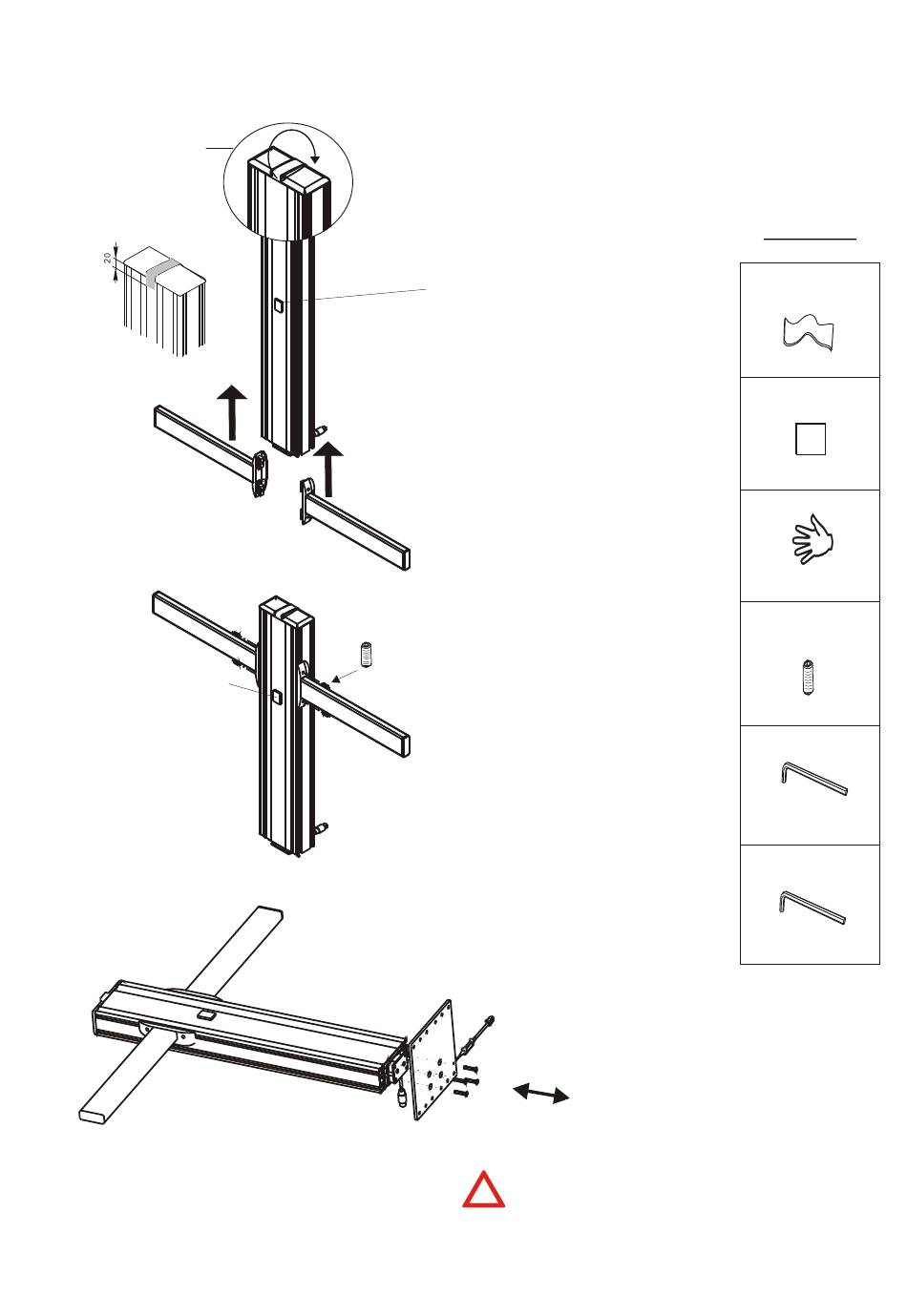

Tragarm befestigen
A
A
Filzstück
889012120 U76 Seite 6 von 27
Flauschband über die Führungssäule
kleben
Filzstück auf die Säule kleben
Tragarme in die Nuten einführen
Tragarme mit den 4 Schrauben
M6x16
M6x16 mit dem SW4 auf
gewünschter Höhe befestigen.
4 x M6x30 aus der Führungssäule
schrauben und die Standplatte mit
den 4 Schrauben und dem Torx 30
verbinden.
Nur im liegenden Zustand
!
montieren oder demontieren!
Zubehör
Flauschband
1 x
Filzstück
1 x
M6x16
4 x
SW 4
max. 15 Nm
TORX 30
max. 15 Nm
