Bedienungsanleitung

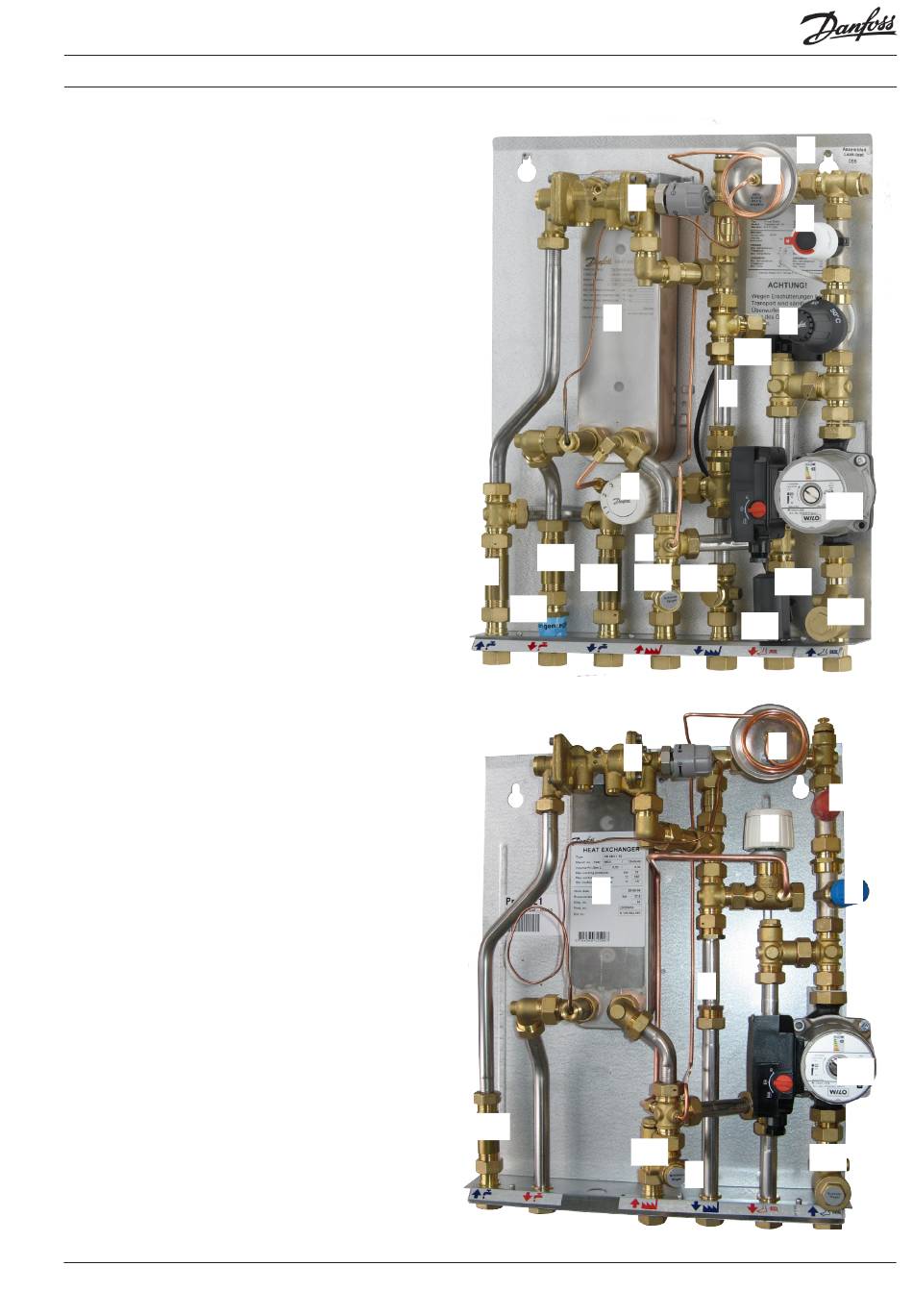

Typen:
A. Akva Lux II S-F mit FJVR
nach Wärmemengenzähler
B. Akva Lux II TDP-F mit FJVR
vor Wärmemengenzähler
Komponente
1 Plattenwärmeübertrager WW
2 Differenzdruckregler
3 Thermostat für Bypass/Zirkulation
4 PTC2+P Regler (Akva Lux II S-F)
4 PM2+P Regler (Akva Vita II S-F)
5 Passstück für WMZ
6 Fühlertasche für WMZ
7 FTC Thermostat
8 Thermischer Stellantrieb TWA /
2-Wege Sitzventil
9 Entlüftung
10 T-Stück (m. Stopfen ½")
11 Schmutzfänger m. Stopfen ½"
12 Passstück für KWZ, WWZ
13 Mengenregler
14 Schmutzfänger
15 Pumpe
16 Sicherheitsthermostat
17 Rücklauftemperaturbegrenzer FJVR
18 Fühler für Sicherheitsthermostat
19 Fühler für FTC Thermostat
Bitte beachten:
Varianten mit anderen Komponenten
können vorkommen, und können von
der Abbildung abweichen.
Die jeweils gültigen Bedienungsanleitungen
der eingebauten Komponenten werden der
Lieferung beigelegt.
Akva Lux II S-F / Akva Vita II S-F
Typ A
Typ B
VI.GE.S1.03 Produced by Danfoss Redan A/S · 03.2010
4
1
3
6
12
12
12
13
4
1
12
11
9
2
8
7
16
5
11
10
18
19
9
2
3
5
6
15
14
17
8
15
14
3
