Bedienungsanleitung

GUT ANFANGEN!

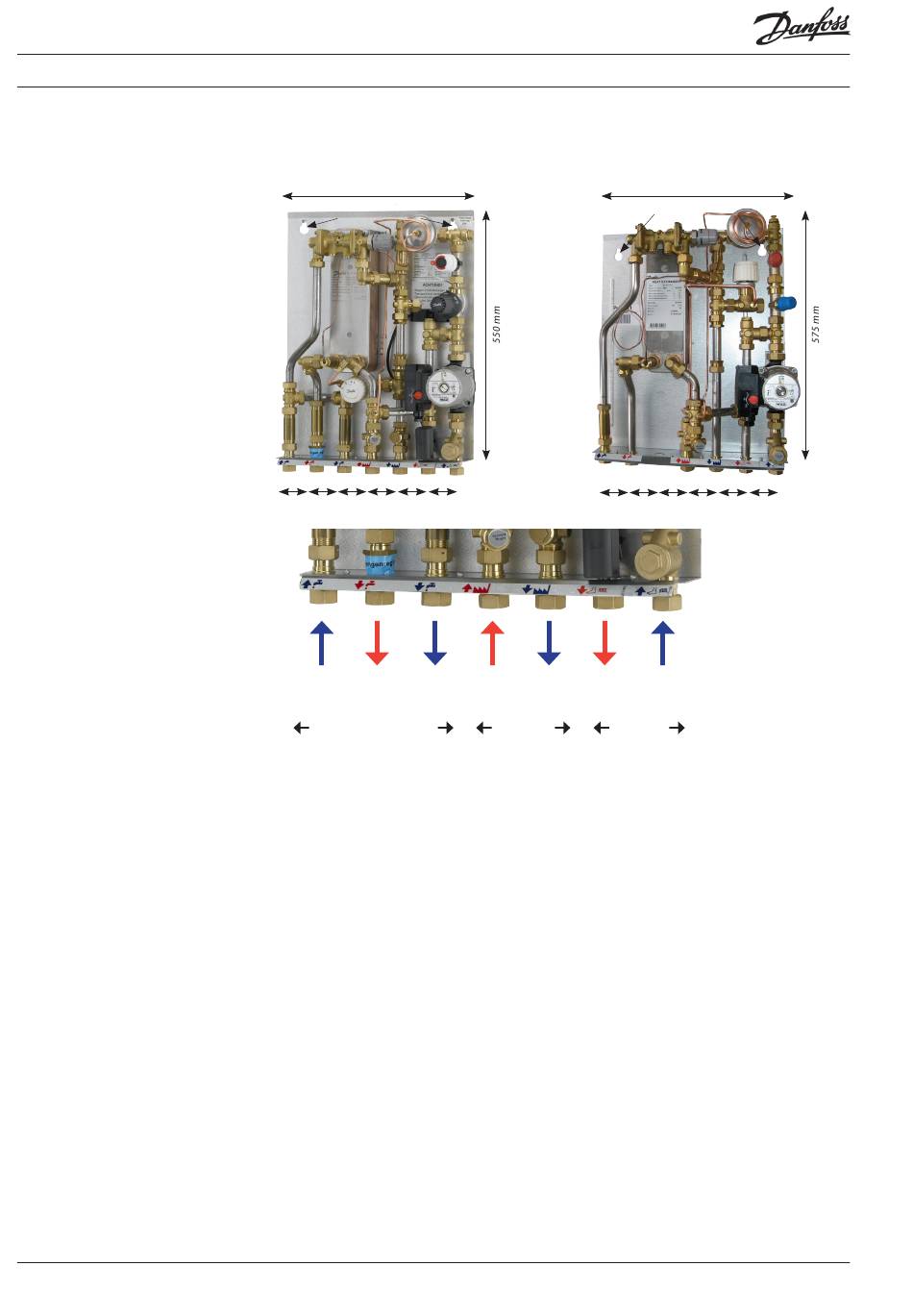

Maßskitzze / Anschlüsse:
1 KW
2 WW
3 KW
4 FW Vorlauf
5 FW Rücklauf
6 HE Vorlauf
7 HE Rücklauf
Tiefe: 150 mm
Anschlussdimensionen:
¾" IG
Montage - Inbetriebnahme
2
Akva Lux II S-F / Akva Vita II S-F
Montage und Inbetriebnahme.
Bitte befolgen Sie das untenstehende Inbetriebnahmeverfahren.
460 mm
Typ A
Montagelöcher
1 2 3 4 5
65 mm 65 mm 65 mm 65 mm 65 mm
KW WW
Brauchwarmwasser
1. Die Wohnungsstation ist für Wandmon-
tage. Die Rückplatte der Station ist mit
Montagelöchern für Schraubbefestigung
versehen. Die Station mit zwei Bolzen,
Schrauben, Spreizdübel oder ähnliches auf
dem Wand befestigen.
2. Vor Einbau der Station sind nicht benutzte
Anschlüsse und Absperrventile mit einem
Stopfen abzudichten.
3. Warmemengenzähler einbauen (siehe evtl.
Seite 5).
4. WICHTIG! Alle Verschraubungen und
Verbindungen nachziehen, als sie sich durch
Erschüttungen während des Transports
gelöst haben können.
5. Auf Anlagen mit Sicherheitsventil ist An-
schluss für Ablauf laut geltenden örtlichen
Vorschriften herzustellen.
6. Der Wärmeübertrager / die Anlage mit Was-
ser befüllen. Die Kugelhähne auf HE Vorlauf,
HE Rücklauf und FW Vorlauf vorsichtig
öffnen. Letztendlich den Kugelhahn FW
Rücklauf. (Kugelhähnen sind im Lieferum-
fang nicht einthalten).
VI.GE.S1.03 Produced by Danfoss Redan A/S · 03.2010
Typ B
6 7
65 mm
KW FW FW
Vorlauf Rücklauf Vorlauf
Primär
7. Der Wohnungsstation und die Hausinstalla-
tion gründlich vor Leckagen überwachen.
8. Die ganze Installation laut den geltenden
örtlichen Vorschriften einer Druckprobe
unterziehen.
9. Die Pumpe (und evtl. Automatik) an
Stromversorgung anschliessen, aber nicht
einschalten.
10. Die Anlage aufheizen und mittels Entlüf-
tungsschrauben an der Station und an den
Heizkörpern entlüften, - (siehe eventuell
Seiten 5 und 20 in dieser Bedienungsanlei-
tung).
11. Zirkulationspumpe (und evtl. Automatik)
einschalten.
12. Letztendlich den Wohnungsstation laut der
Bedienungsanleitung einstellen.
13. WICHTIG! Erwärmung und Abkühlen der
Wohnungsstation kann Leckagen verur-
sachen. Deshalb kann Nachziehen alle
Verschraubungen und Anschlüsse nach der
Inbetriebnahme notwendig sein.
47 0 mm
Montagelöcher
1 2 3 4 5 6
65 mm 65 mm 65 mm 65 mm 65 mm 65 mm
HE HE
Rücklauf
Sekundär
