Creality CV-01 PRO Benutzerhandbuch Seite 57

2. Montieren Sie das Kabel des Schrittmotors der Y-Achse (stellen Sie sicher, dass die
Montage im ausgeschalteten Zustand erfolgt)

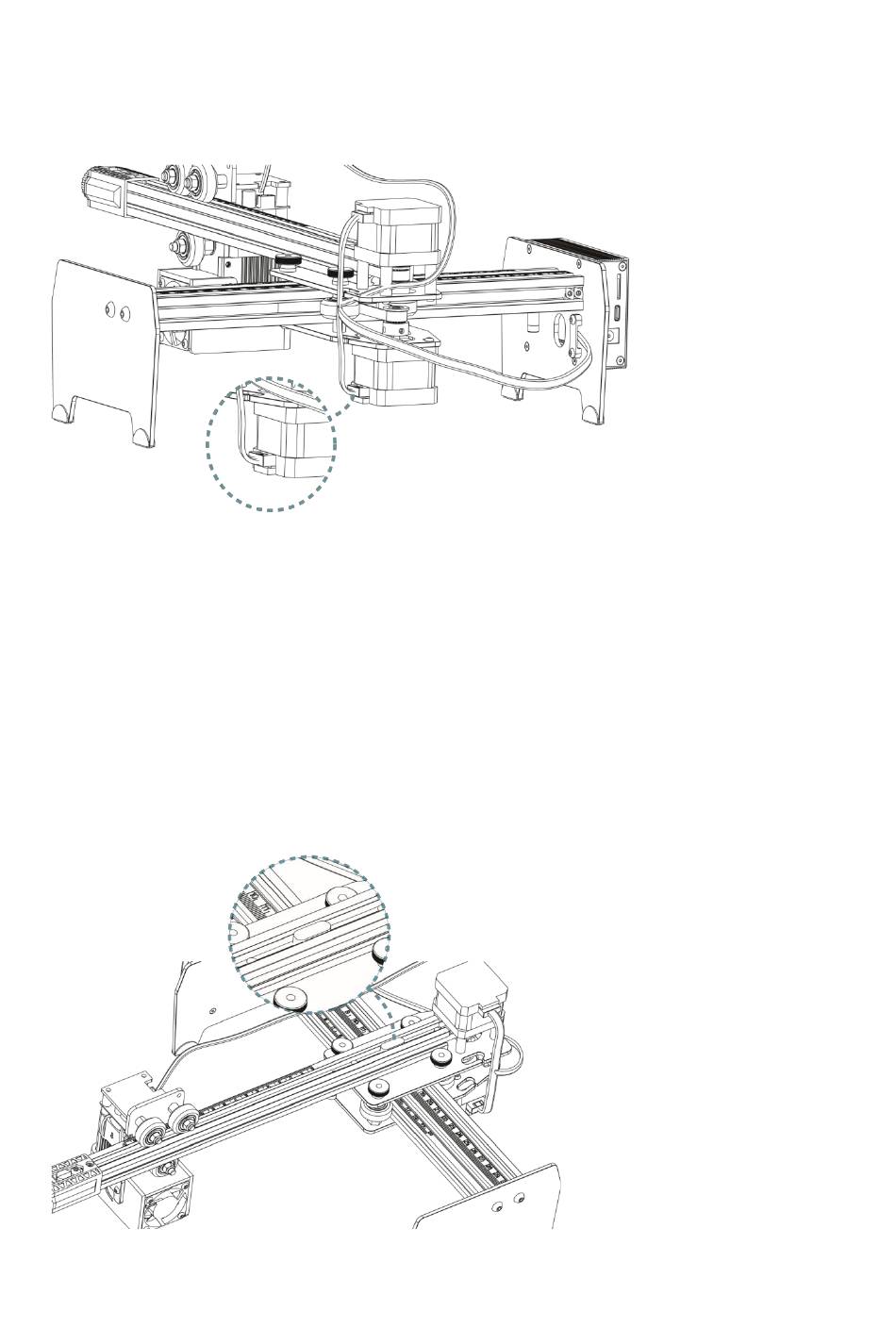

Führen Sie das Kabel des Schrittmotors der Y-Achse in der in der obigen Abbildung
gezeigten Richtung in den Kabelanschluss ein. Die Verdrahtungsbuchse ist mit einem
Anti-Rückwärtsanschluss ausgestattet. Achten Sie bitte darauf, die Richtung der
Schnittstelle zu unterscheiden.
3. Vergewissern Sie sich, dass die Maschine waagerecht steht.
Achten Sie auf die Wasserwaage an der X-Achsen-Baugruppe, um sicherzustellen, dass
die Maschine horizontal steht. Falls nicht, überprüfen Sie bitte, ob die Arbeitsfläche eben
ist. Lösen Sie dann die Rändelmutter mit Bund, um die Position der X-Achsen-Baugruppe
und der Y-Achsen-Baugruppe neu einzustellen.
57
