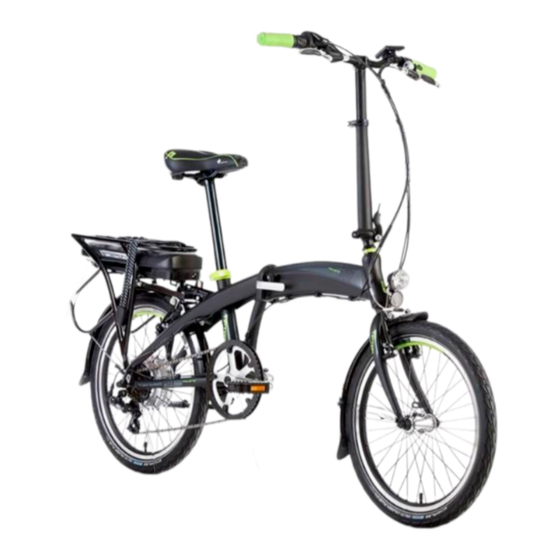

Verwandte Anleitungen für Leader Fox E - BIKE POWER RIDE Tifton
Inhaltszusammenfassung für Leader Fox E - BIKE POWER RIDE Tifton
- Seite 1 Anleitung für die Verwendung des Elektrofahrrads Der Verkäufer ist laut Gesetz verpflichtet, jedem Erzeugnis die Anleitung für die Verwendung des Elektrofahrrads LEADER FOX beizufügen E – BIKE POWER RIDE Tifton...
- Seite 3 Vorwort Sehr geehrte Benutzer, um optimales Fungieren Ihres Gerätes e-bike zu sichern, lesen Sie vor seiner Benutzung sorgfältig die Informationen über das Produkt E-LF. Mit Hilfe von unserer sorgfältigen Beschreibung werden wir Sie nachstehend über alle Details (incl. der Geräteinstallierung, der Einstellung und der standardmäßigen Benutzung des Displays) informieren, die mit der Benutzung unseres Displays zusammenhängen.
-
Seite 4: Beschreibung
Beschreibung Anzeige mit Steuerung Motor Pedalsensor Batterie... -
Seite 5: Faktoren Für Die Reichweite Der Elektrofahrräder
Es ist nicht möglich, die Reichweite der Elektrofahrräder genau festzulegen, weil sie durch viele Faktoren beeinträchtigt wird. 1. Reifenrollwiderstand. Bei den Elektrofahrrädern LEADER FOX werden Reifen mit niedrigem Rollwiderstand und erhöhter Beständigkeit gegen Defekte verwendet. Wichtig ist auch das richtige Aufpumpen der Reifen. -
Seite 6: Sicherheitsrelevante Empfehlungen
Sicherheitsrelevante Empfehlungen Batterie: Werfen Sie die Batterie nicht ins Feuer. Verwenden Sie nicht die Batterie mit anderen Geräten. Nehmen Sie die Batterie weder auseinander noch richten Sie sie her. Verbinden Sie nicht den Plus- und Minus-Pol der Batterie mit einem Metallgegenstand. Die Batterie darf nicht ins Wasser eingetaucht werden. - Seite 7 Batteriesperre Batterieschalter mit Kapazitätsanzeige Rücklicht Ladegerät eingestellt...
-
Seite 8: Ladung Und Wartung Der Batterie
Batterie Ladung und Wartung der Batterie: Laden Sie die Batterie in einer trockenen Umgebung auf, um der Beschädigung durch Kurzschluss vorzubeugen. Laden Sie die Batterie mindestens alle 3 Monate auf, auch wenn das Fahrrad nicht verwendet wird, mindestens zu 60% der Kapazität. Weder die Batterie noch das Ladegerät zudecken. Lassen Sie die Batterie nie ständig ans Stromnetz angeschlossen. - Seite 9 Ladung: Die Batterie ist der teuerste Teil des Elektrofahrrades, widmen Sie ihr deshalb erhöhte Aufmerksamkeit bei ihrer Manipulation, Ladung und Lagerung. Die Batterie ist auf präzise Ladung empfindlich, deshalb ist es bei Li-Ion Akkus nötig, nur das Ladegerät zu benutzen, welches von uns geliefert wird. Schließen Sie das Ladegerät ans Stromnetz 220-240V an, wobei der durch 5A gesicherte Schaltkreis genügt.
-
Seite 10: Lcd Display
LCD Display Produktname: Intelligentes OLED Display TOPOLOGY SW102 Lieferant: Zhejiang Topology Intelligent Technology Co., Ltd Elektrische Parameter: Batteriespeisung 36V Nennbetriebsstrom 12mA Ableittsrom beim Ausschalten < 1 Displayspezifikation 1,3“OLED (64*128dots) UART Protokol Maximaler Ausgangsstrom zum Regler 100mA Betriebstemperatur – 20 ~ 60 °C Lagertemperatur –... - Seite 11 Beschreibung des OLED Displays: Einfache Viertastenbetätigung Kilometern/Meilen Es kann nach Präferenzen eingestellt werden. Zobrazení rychlosti - average speed (Durchschnittsgeschwindigkeit), maximum speed (Höchstgeschwindigkeit), speed (Momentangeschwindigkeit). 5 Hilfeniveaus des Pedalassistenten Off -1-2-3-4-5 Ikone des Aufleuchtens der Lichter und der Unterbelichtung des Displays. Anzeiger der abgefahrenen Entfernung: Gesamtzahl der abgefahrenen Kilometer, abgefahrene Entfernung pro Tag, Fahrzeit (Odometr, Trip, Trip time).
-
Seite 12: Montage Und Demontage
Montage und Demontage Montage des Displays: Widmen Sie bitte die Aufmerksamkeit dem Drehmoment der Schrauben. Vor der Montage oder Demontage des Displays oder des Betätigungsschalters ist es nötig, den Griff beziehungsweise die Bremse abzunehmen und den Gangschalthebel und das Display von der Lenkstange herunterzuziehen. Auf die in Folge des übermäßigen Drehmoments oder unsachgemäßen Montage / Demontage entstandenen Beschädigungen bezieht sich keine Haftung. -
Seite 13: Bedienung
Bedienung Einschalten des elektrischen Systems des Elektrofahrrades: Kontrollieren Sie vor dem Einschalten die Verschaltung der Stromkabel. Schalten Sie die Batterie durch Druck des Batterieschalters ein. Es leuchten die Dioden des Kapazitätstands auf. Schalten Sie die Speisung des Elektrofahrrads an der Betätigungstafel (befestigt an der Lenkstange) durch Druck und kurzem Halten (1,5 Sekunde) der oberen orangefarbigenTaste POWER. - Seite 14 Indikator des Stands der Batterie: Zeigt indikativ die verbleibende Batteriekapazität an. Die Batterie ist voll geladen, wenn alle LED Dioden leuchten. Genaue Angaben über die Kapazität bietet der Anzeiger, der sich direkt an der Batterie befindet. Umschalter der Modi der Geschwindigkeit und der abgefahrenen Entfernung: Durch das kurze Drücken der Taste M schalten Sie zwischen den Modi der Geschwindigkeit und der abgefahrenen Entfernung.
- Seite 15 Eintrittspasswort / Password: Dient zum schließen des Displays. Es ist erforderlich, es im Gedächtnis zu behalten und bei jedem weiteren Einschalten des Fahrrads einzugeben. Wählen Sie den Wert On/Off für die Einschaltung des Eintrittspassworts, durch das kurze Drücken der Taste M bestätigen Sie die Wahl.
- Seite 16 Höchstgeschwindigkeit der el. Assistenz/ Speed limit information: Dieser Wert ist gesetzlich auf 25km/h festgelegt. Informationen über Batterie/ Battery information: Informationen über Batteriestand Automatische Abschaltung des Displays/ Atomatic shutdown time: Wählen Sie mit Hilfe der Pfeile die geforderte Zeit und bestätigen Sie die Wahl durch kurzes Betätigen der Taste M.
- Seite 17 Systeminformationen / Info: Informationen über das System Reset: Mit Hilfe der Pfeile Aufwärts und Abwärts wählen Sie zwischen den Werten Yes / No für den Displayreset in die Einstellung ab Werk. Die Werte auf dem Display wurden schon in der Produktion im Voraus eingestellt.
- Seite 18 Löschen von Daten / Data clearance: Durch langes Betätigen der Taste M für den Zeitraum von 3 Sekunden gelangen Sie in den Bildschirm des Löschens von Daten. Wählen Sie mit Hilfe der Pfeile den Wert Yes/No, bestätigen Sie die Wahl durch kurzes Betätigen der Taste M und die Werte Trip, Trip time, AVG werden gelöscht.
-
Seite 19: Instandhaltung
Instandhaltung Regelmäßige Instandhaltung: - halten Sie alle Komponenten des Elektrofahrrads sauber - nutzen Sie nur die empfohlenen und erprobten Reinigungsmaterialien, nutzen Sie keine chemischen Lösungsmittel. - schmieren Sie regelmäßig die Kette mit geeigneten Ölen - reinigen Sie in der Winterzeit nach jeder Fahrt das Elektrofahrrad und vornehmlich die Baterriekontakte und andere Stecker von Salz - passen Sie bei jeglicher Manipulation mit dem Elektrofahrrad auf, dass es nicht zur Beschädigung der Elektrosystemkabel kommt. -
Seite 20: Mögliche Probleme Und Deren Lösung
Mögliche Probleme und deren Lösung Im Fall des Systemfehlers nehmen Sie seine Diagnose vor oder wenden Sie sich an Ihrem Verkäufer. LCD Betätigungsdisplay leuchtet nicht: - überzeugen Sie sich immer, das die Batterie voll geladen ist - überprüfen Sie, ob die Batterie richtig eingesteckt ist, ob der Batterieausschalter eingeschaltet ist - überprüfen Sie die Steckverschaltung bei der Steuereinheit und beim Display Der Motor dreht sich bei der Betätigung der Taste des Assistenten des Gehens nicht an - überprüfen Sie die Einschaltung des Motorkabels (beim Motor und der Steuereinheit) - Seite 21 Bedeutung der Fehlercode – hinterer Motor Im Fall einer Elektrofahrradpanne kann das Gerät Warnmeldungen senden, auf dem LCD Display zeigt sich eine Ikone und auf dem Display der Geschwindigkeiten zeigt sich ein Fehlercode; Fehlercodes werden von 01 E~07 E bezeichnet, ihre Bedeutung wird in der folgenden Tabelle angeführt. Fehlercode Fehlerbeschreibung Lösung...
-
Seite 22: Haftung Des Elektrosatzes
Haftung des Elektrosatzes Vorgang bei der Reklamation: Die Reklamation des Elektrosatzes oder der Batterie machen Sie bei Ihrem Verkäufer geltend. Bei der Geltendmachung der Reklamation legen Sie den Kaufbeleg und den Garantieschein mit eingetragenen Batterienummer vor, nennen Sie den Grund der Reklamation und die Beschreibung des Mangels. - Seite 23 Hinweis Wenn Sie einen der Punkte dieser Anleitung nicht verstehen, setzen Sie sich wegen der Klärung mit dem Verkäufer in Verbindung. Lesen Sie die ganze Anleitung! Leihen Sie das Elektrofahrrad nicht den Personen, welche zur seiner Bedienung nicht unterwiesen wurden. Durch unsachgemäße Behandlung entstandene Reklamationen werden nicht anerkannt.
- Seite 24 Prohlašujeme,že elektrokola značky Leader fox, dodávané na český i zahraniční trh společností Bohemia bike a.s. jsou v souladu s platnými českými technickými normami ČSN EN ISO 4210-2 i ustanovením evropských směrnic EN 15194:2017, 2006/42/EC A 2014/30/EU pro jízdní kola s pomocným elektrickým motorem tzv. EPAC.
-
Seite 25: Ihr Team Leader Fox
Wir wünschen Ihnen viele angenehme und sichere Kilometer auf Ihrem neuen Elektrofahrrad. Ihr Team Leader Fox Tschechische Marke von Elektrofahrrädern BOHEMIA BIKE Hauptquartier Na Pankráci 1724 14000 Praha 4 – Pankrác Entwicklung, Design, Produktion Okružní 697 České Budějovice 37001 Tel: 388 314 885...
