4
Beschreibungen
4.1 Produktbeschreibung

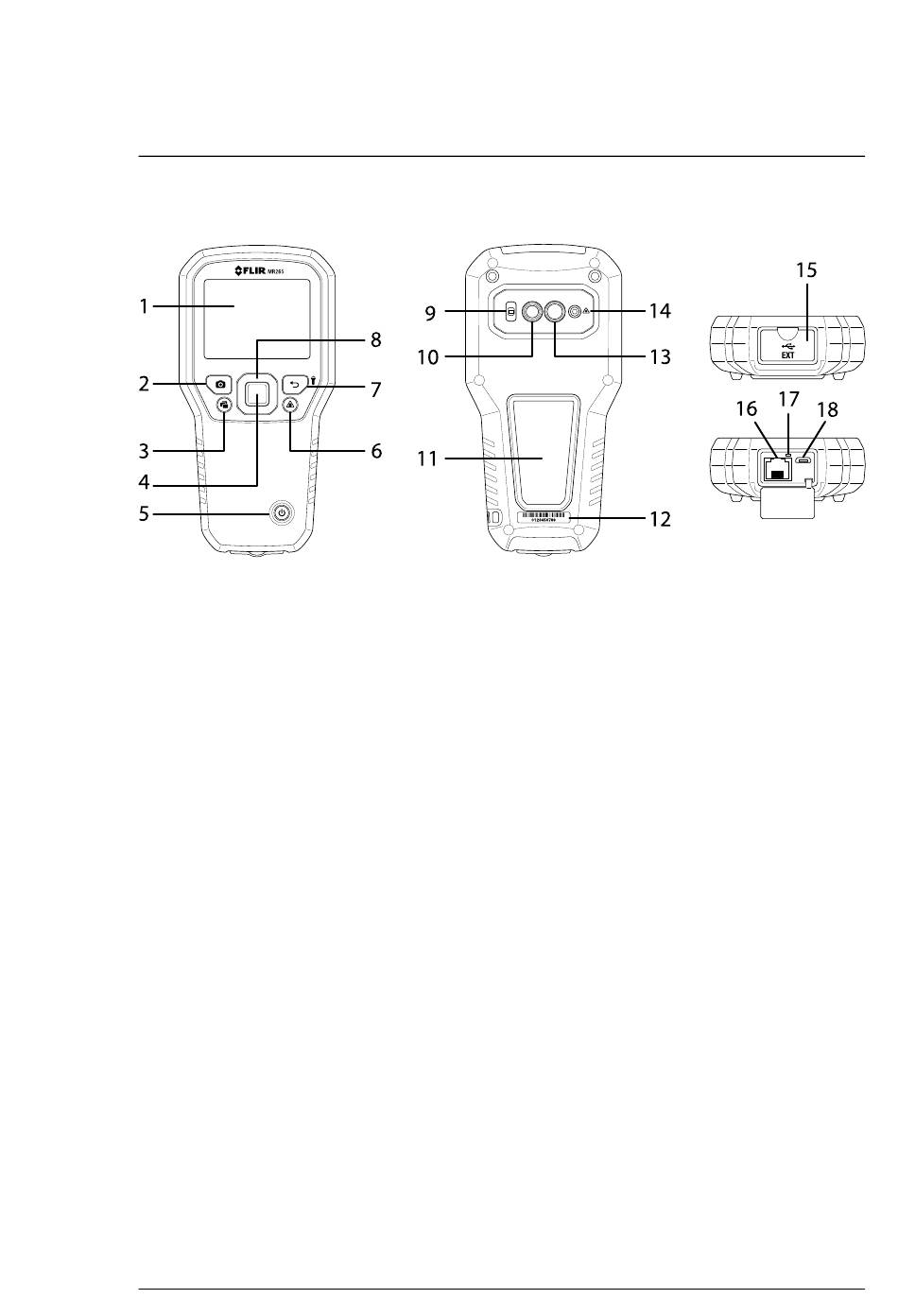

Abbildung 4.1 Produktbeschreibung vorne, hinten und unten
1. Grafisches Farbdisplay
2. Bildaufnahmetaste
3. Bildgalerietaste
4. Auswählen-Taste (Mitte). Drücken, um das Menü zu öffnen.
5. Netztaste
6. Laserpointertaste
7. Zurück-Taste und Arbeitsleuchtentaste
8. Navigationstasten (NACH OBEN, NACH UNTEN, LINKS, RECHTS)
9. Streuscheibe der Arbeitsleuchte
10. Digitalkameraobjektiv
11. Feuchtigkeitssensor-Pad ohne Messspitzen
12. Aufkleber mit Seriennummer
13. Wärmebildkameraobjektiv
14. Laserpointerobjektiv
15. Fach für externe Sonde und USB-Buchse
16. Buchse für externe Feuchtigkeitsmesssonde
17. LED der Akkuladeanzeige
18. USB-Buchse zum Anschluss an PC oder AC-Ladegerät
