Beachten Sie die dem Gerät beiliegenden Sicherheitshinweise!
Diese sind auch unter der folgenden Internetadresse abrufbar:
https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf
Benutzen Sie das Gerät ausschließlich wie in dieser Betriebsanleitung
beschrieben und insbesondere nach dem Stand der Technik.
Wird das Gerät für andere Einsätze verwendet, wird keine Gewährleis-
tung übernommen!
Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer
vorbehalten.
Seite 1 von 2 | BA_TVS-10-00 | 2021-08-19
Technische Daten:
Typ
Downstream
Frequenzbereich
Verstärkung
Max. Ausgangspegel
(3. Ordnung, EN 50083-3, 60 dB KMA)
Dämpfung: stufenloser Pegelsteller
Rauschmaß typ.
Ausgang
Rauschmaß
HF-Anschlüsse
Typ
Allgemein
Netzteil
Betriebsanzeige
Leistungsaufnahme
Potentialausgleichanschluss
Betriebstemperaturbereich (gemäß EN 60065)
Maße (B × H × T) ca.
Gewicht
Schutzklasse
Hiermit erklärt die AXING AG, dass die gekennzeichneten Produkte den
geltetenden Richtlinien entsprechen.
WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht
mit dem Restmüll, sondern separat entsorgen.
Hersteller
EWR-Kontaktadresse
AXING AG
Bechler GmbH
Gewerbehaus Moskau
Am Rebberg 44
8262 Ramsen
78239 Rielasingen

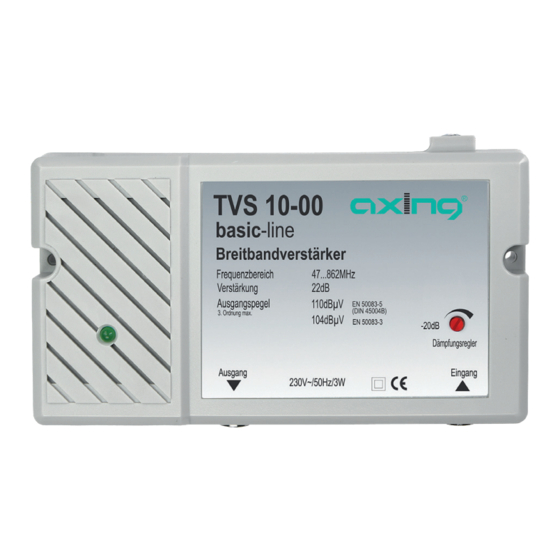

TVS 10-00
47...862 MHz
22 dB
108 dBµV
0...20 dB
≤ 7 dB
TVS 10-00
≤ 7 dB
IEC-Buchse
basic-line
230 V~ / 50 Hz
LED
Breitbandverstärker
3 W
4 mm²
-20...+50°C
Betriebsanleitung
160 × 100 × 45 mm
0,488 kg
IP 20
