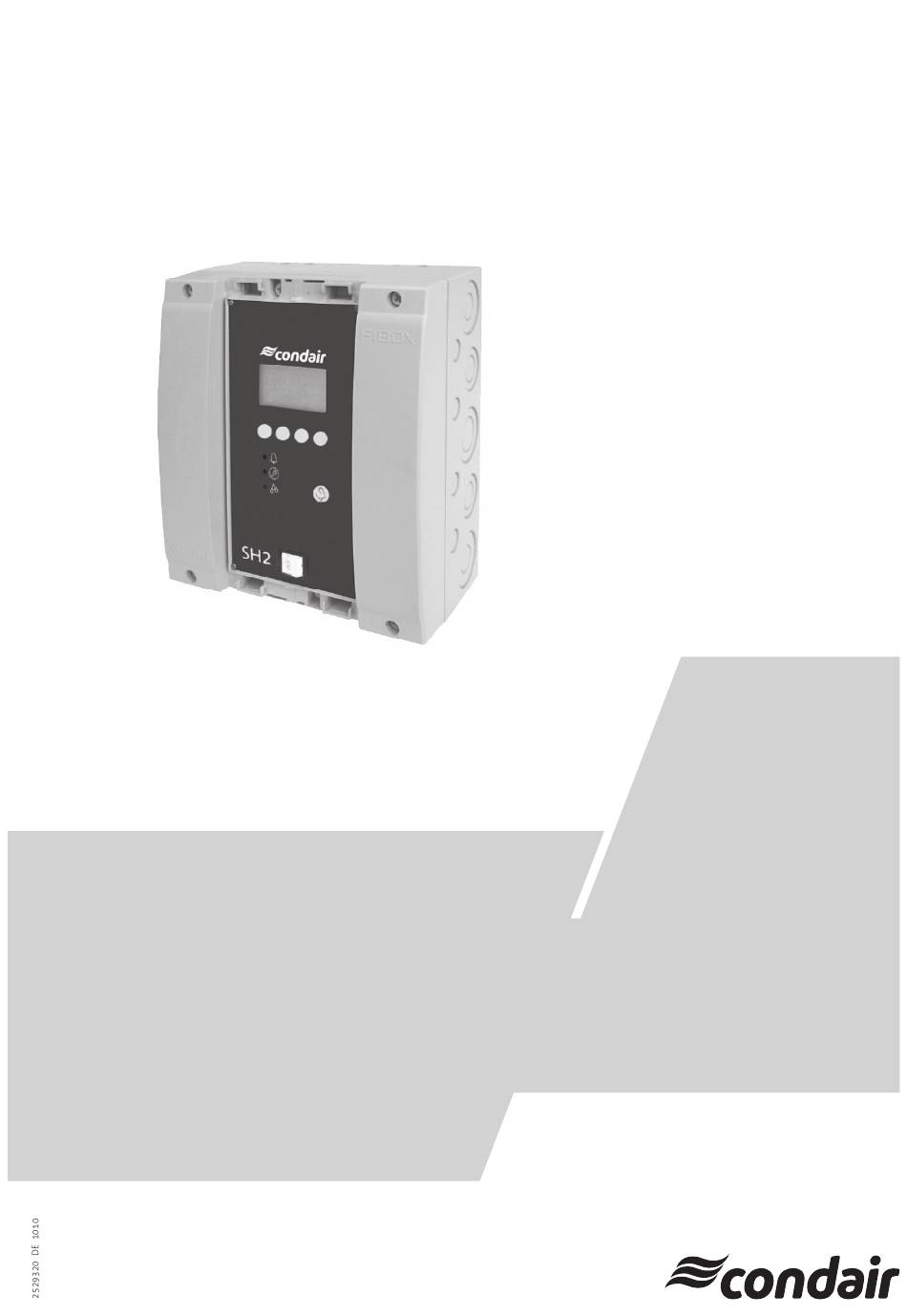

- Seite 1 Bedienungsanleitung...
- Seite 3 Inhaltsverzeichnis Einleitung Hinweise zur Bedienungsanleitung Sicherheit Bedienung des Steuergeräts SH2 Anzeige und Bedienelemente Steuergerät ein- und ausschalten Betriebs- und Störungsfernanzeige Übersicht und Bedienung des Menüs Abfragefunktionen Betriebsinformationen in der Anzeigeebene abfragen Geräteinformationen abfragen Fehlerliste abfragen Konfiguration Geräteeinstellungen festlegen 4.1.1 Einstellmenü aufrufen 4.1.2...
- Seite 4 Abgrenzungen Diese Bedienungsanleitung ist eine Ergänzung zur Montage- und Betriebsanleitung zum Condair SH2 und beschreibt die Bedienung des Steuergeräts SH2, das bei den Modellen flow SC, REflow C und REflow SC eingesetzt wird. Die Bedienungsanleitung richtet sich an entsprechend ausgebildetes und ausreichend qualifiziertes Fachpersonal.
- Seite 5 Bedienung des Steuergeräts SH2 Anzeige und Bedienelemente Anzeige- und Bedieneinheit Funktion: Konfiguration des Condair SH2 Anzeige von Betriebsparametern Zurücksetzen des Wartungszählers und der Störungsanzeige. rote LED “Störung” Funktion: LED leuchtet bei einer Gerätestörung. Weiterbetrieb ist nicht mehr möglich. Die Art der Störung wird in der Anzeige angezeigt...
- Seite 6 Steuergerät ein- und ausschalten Hinweis: Für die Inbetriebnahme und Ausserbetriebnahme des Condair SH2 befolgen Sie die Abläufe in Kapitel 5.1 bzw. 5.4 in der Montage- und Betriebsanleitung. • Steuergerät SH2 einschalten (der Geräteschalter leuchtet). Das Steuergerät führt einen Systemtest aus. Alle drei LED's leuchten auf Startvorgang: und die nebenstehende Anzeige erscheint.
- Seite 7 Übersicht und Bedienung des Menüs Bedienung Die Bedienung des Menüs erfolgt über die 4 Tasten unterhalb der Anzeige. SH2 REflow Standby Welche Tasten jeweils aktiv und wie sie belegt sind, wird durch die 4 Felder XXXXXXXXXXXXXXXXXXXX XXXXXXXXXXXXXXXXXXXX unten in der Anzeige angezeigt.
- Seite 8 Aktuelle Leistung des Geräts in kg/h Leistung :800kg/h ∑ Output :800kg/h – Aktuelle Gesamtleistung in kg/h Menu Infoseite 4: Betriebsstunden – Geleistete Betriebsstunden des Condair SH2 SH2 REflow Betriebs- – Restliche Betriebsstunden bis zur nächsten Wartung Stunden Nächste Wartung in Stunden :500h Menu...
- Seite 9 Infoseite 6: Softstartfunktion/UV-Modul (Option) – Status der Softstartfunktion (siehe Kapitel 4.1.11) SH2 REflow Softstart :Ein – Informationsanzeige, ob das Gerät über ein optionales UV-Modul verfügt UV Mode :Ein UV Service :7995h (Ein) oder nicht (Aus) – Restliche Betriebsstunden bis zur nächsten Wartung des UV-Moduls Menu (erscheint nur wenn UV-Modul aktiviert ist).
- Seite 10 Fehlerliste abfragen Die jeweils letzten 10 Fehlermeldungen der im Betrieb aufgetretenen Fehler werden in der Fehlerliste gespeichert und können angesehen werden. Die Fehlerliste anwählen: Fehlerhist. 01/05 11.11.06 12:59 Pfad: Hauptmenü > Info > Fehlerhist. E22A Füllzeit zu lang Infotext Der letzte aufgetretene Fehler wird angezeigt, mit folgenden Angaben: –...
- Seite 11 Konfiguration Geräteeinstellungen festlegen 4.1.1 Einstellmenü aufrufen Das Einstellmenü anwählen: Einstellung Sprache :Deutsch Pfad: Hauptmenü > Benutzer > Passworteingabe: 8808 > Einstellung Regelung :Set Leist.Begr. :100% Absalzung :Set Wartung :800h Mit den Tasten < > und < > können die einzelnen Einstellungen bzw. Einstell- Untermenüs angewählt werden.
- Seite 12 – Regelsignal : Wahl des Regelsignals. Hinweis: Diese Einstellung erscheint nur, wenn die Regelungsart “Exter- nal”, “Int. (P)” oder “Int. (PI)” aktiviert ist. Wahlmöglichkeit: 0–5V, 1–5V, 0–10V, 2–10V, 0–16V, 3.2–16V, 0–20mA, 4–20mA Werkseinstellung: 0–10V – Sollfeuchte : Einstellen des Sollfeuchtewerts in %rF. Hinweis: Diese Einstellung erscheint nur, wenn der interne P- oder PI- Regler aktiviert ist.
- Seite 13 4.1.5 Absalzungsmodus konfigurieren Hinweis: Der Menüpunkt “Absalzung” zur Konfigurierung der periodischen Absalzung erscheint nur bei den Modellen REflow C und REflow SC. Mit den Parametern im Untermenü “Absalzung” legen Sie fest, ob die Absalzung der Wanne abhän- gig von den Füllzyklen oder vom Leitwert des Wassers (Option) ausgelöst wird und wie lange die Absalzvorgang dauern soll.
- Seite 14 4.1.5.1 Bestimmung der Füllzyklen Bestimmung der Füllzyklen für unbehandeltes Trinkwasser: Die Anzahl Füllzyklen für unbehandeltes Trinkwasser werden in Abhängigkeit der Wasserhärte an- hand des nachfolgenden Diagramms bestimmt. Karbonhärte des Zulaufwassers in °dH Bestimmung der Füllzyklen für enthärtetes Wasser: Die Anzahl Füllzyklen für enthärtetes Wasser werden in Abhängigkeit des Leitwertes des Zulaufwas- sers anhand des nachfolgenden Diagramms bestimmt.
- Seite 15 300 ..2 ... 1300 1800 2300 2800 Breitencode Wanne Walter Meier (Climate International) Ltd. 8808 Pfäffikon, Switzerland SH2 REflow SC XXXXXXX 03.07 230V 1~ / 50Hz 393 VA Befeuchtungsleistung = 150.0 kg/h REflow SC 300 1800 2000 1 150 Fliessdruck 2...10 bar max.
- Seite 16 100 ... 50000 h Werkseinstellung: 800 h Hinweis: Für die Festlegung der Wartungsintervallzeit beachten Sie bitte die Hin- weise in Kapitel 6 der Installations- und Betriebsanleitug zum Condair SH2. 4.1.7 Softstartfunktion aktivieren/deaktivieren (nur flow SC und REflow SC) Sind die Matten in den Befeuchterboxen aufgrund eines längeren Betriebsunterbruchs ausgetrocknet, benötigen sie eine bestimmte Zeit, bis sie wieder mit Wasser benetzt sind.
- Seite 17 Pfad: Hauptmenü > Benutzer > Passworteingabe: 8808 > Modbus Parität :None1 Timeout Die Einstellparameter für den Modbus erscheinen. Beschreibung der Modbus-Einstellungen – Modbus Addr.: Modbus-Adresse des Condair SH2. Werkseinstellung: Einstellbereich: 1...16 – Parität: Festlegung des Paritätsbit für die Datenübertragung None1 Werkseinstellung: Wahlmöglichkeit:...
- Seite 18 Betriebsfunktionen Manuelle Absalzung/Wannenspülung durchführen Um eine manuelle Absalzung (Modelle REflow C und REflow SC) bzw. eine Wannenspülung (Modell flow SC) durchzuführen, wie folgt vorgehen: • Absalz-/Spültaste kurz drücken. – Modelle REflow C und REflow SC: Das Ablaufventil öffnet sich. Sobald das Wasser in der Wanne auf ein bestimmtes Niveau abgesunken ist, Handablass schliesst das Ablaufventil automatisch wieder.
- Seite 19 Betriebsstundenzähler der UV-Röhre zurücksetzen Nach dem Austausch UV-Röhre (Option) muss der UV-Stundenzähler zurückgesetzt werden. Hinweis: Wird UV-Stundenzähler nicht innerhalb von 168 Stunden zurückgesetzt, wird eine Fehlermeldung ausgelöst. Das Wartungsmenü anwählen: Pfad: Hauptmenü > Benutzer > Passworteingabe: 8808 > Wartung “UVLampe Rst.” anwählen und die Taste <Set> drücken. Wartung Boxen Reset :Set UVLampe Rst.:Set...
- Seite 20 Störungen Störungsanzeige Störungen im Betrieb durch eine Warn- oder Fehlermeldung in der Anzeige des Steuergeräts sig- nalisiert: – Warnmeldungen (zusätzlich zur Warnmeldung blinkt die rote LED) Warnung rF-Sensor defekt Akt.Feuchte :0%rF Menu Info Ein Weiterbetrieb ist noch möglich. Fällt die Ursache der Störung weg, verschwindet die Alarm- meldung automatisch.
- Seite 21 Hardware oder den Grundeinstellungen lungen ändern. E4: SH-Card Incompat auf dem Steuerprint. Falsche Parameter-Einstellungen ––– ––– Die Hardwarekonfiguration ist ungültig. Nehmen Sie mit Ihrem Condair-Lieferanten Fehler leuchtet Kontakt auf. E9: Falsche Eingabe Hardware-Fehler (Flash) ––– ––– CPU auf Steuerprint defekt.
- Seite 22 ––– Gerätewartung fällig, Wartungsanzeige Gerät gemäss Kapitel 6 in der Installations- Warnung und gelb nach Wartung nicht zurückgesetzt. und Betriebsanleitung zum Condair SH2 W28: Wartung leuchtet warten und anschliessend Wartungsan- zeige zurücksetzen. Maximale Betriebsdauer der UV- Maximale Betriebsdauer der UV-...
- Seite 23 Sieb im Einlassventil kontrollieren, falls nötig reinigen. Einlassventil ersetzen. Spülventil undicht Spülventil ersetzen. Störungsanzeige zurücksetzen Um die Störungsanzeige zurückzusetzen: Steuergerät SH2 für ca. 5 Sekunden aus- und anschliessend wieder einschalten. Hinweis: Wurde die Ursache der Störung nicht behoben, erscheint die Störungsanzeige nach kurzer Zeit erneut.
- Seite 24 Austausch der Steuergerätesicherungen/ Rücksetzen des Motorschutzrelais GEFAHR! Stromschlaggefahr Bei geöffnetem Steuergerät können stromführende Teile berührt werden. Die Berührung stromführender Teile kann zu schweren Verletzungen oder zum Tod führen. Deshalb: Vor dem Öffnen des Steuergerätes, das Steuergerät ausschalten, vom Stromnetz trennen und gegen unbeabsichtigte Inbetriebnahme sichern. VORSICHT! Die elektronischen Bauteile im Innern des Steuergeräts sind sehr empfindlich gegen elektro statische Entladungen.
- Seite 25 Standort der Sicherungen/Hinweise zum Austausch Bezeichnung Bemerkungen 6.3 A, träge Spannungsversorgung Steuereinheit 1 A, träge Relais 230 V 630 mA, träge Stufenventile 200 mA, flink Analogeingang 200 mA, flink Steuerspannung 24 V 6.3 A, träge Pumpe Motorschutzschalter Rückstellung nach Auslösung: Rückstellknopf kräftig eindrücken, dabei muss der Rückstellknopf hörbar einrasten.
- Seite 26 Austausch der Stützbatterie auf dem Steuerprint 1. Das Steuergerät ausschalten, vom Stromnetz trennen und gegen unbeabsichtigte Inbetrieb- nahme sichern. 2. Plexiglasabdeckung entfernen. 3. Die 4 Schrauben der Anzeige- und Bedieneinheit lösen und Anzeige- und Bedieneinheit vorsichtig nach vorne ausbauen. 4. Die 4 Schrauben des Steuerprints lösen Steuerprint vorsichtig entfernen. VORSICHT! Die elektronischen Bauteile der Steuerung sind sehr empfindlich gegen elektro...
- Seite 27 © Walter Meier (Climate international) ltd. 2007, Printed in switzerland technische Änderungen vorbehalten...
