Sys-Pro 4 Zonen Einbau-Touch-Funk-Bedienung
4x0-10V Output,weiß, 85-265V

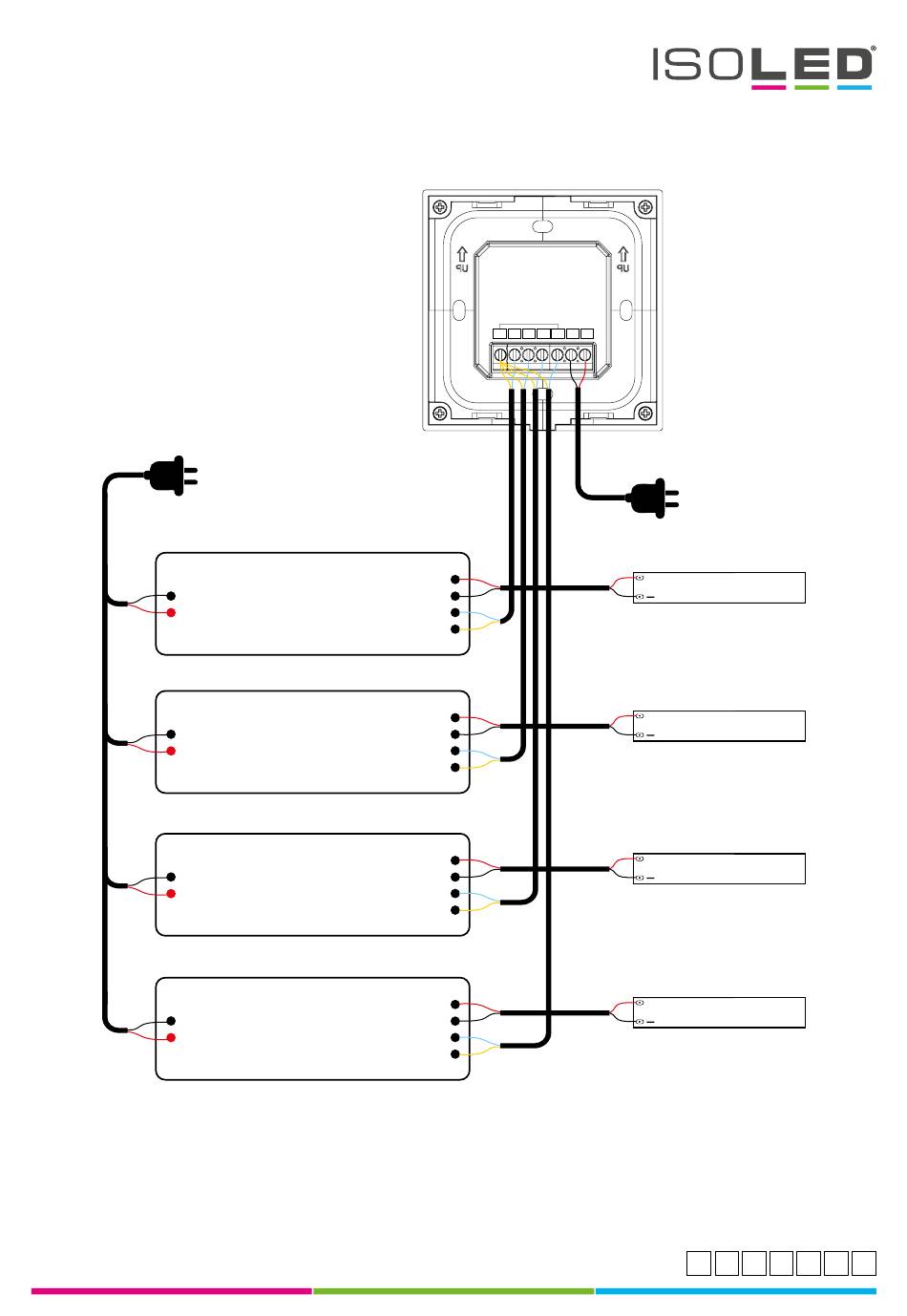

Schaltplan
ACN
ACL
ACN
ACL
ACN
ACL
ACN
ACL
Hinweis:
Wir empfehlen nie mehr als 5 dimmbare Trafos zu verwenden.
Die max. Anschlusslänge zwischen Trafo und Dimmer sollte nie mehr als 15m sein.
ISOLED
FIAI Handels GmbH | Egerbach 48 | A-6334 Schwoich
®
110-220V AC
0-10V dimmbarer Trafo
0-10V dimmbarer Trafo
0-10V dimmbarer Trafo
0-10V dimmbarer Trafo
OUTPUT
INPUT
0/1-10V SIGNAL
85-265VAC
GND
1
2
3
4
N
L
V+
V-
DIM+
DIM-
V+
V-
DIM+
DIM-
V+
V-
DIM+
DIM-
V+
V-
DIM+
DIM-
Datenstand: 21.04.2023
CUSTOMISED LIGHT SOLUTIONS
Strom Eingang
85-265V AC
einfarbiges LED Flexband
einfarbiges LED Flexband
einfarbiges LED Flexband
einfarbiges LED Flexband
AT
DE
CH
HU
IT
FR
EN
3/4
