114461

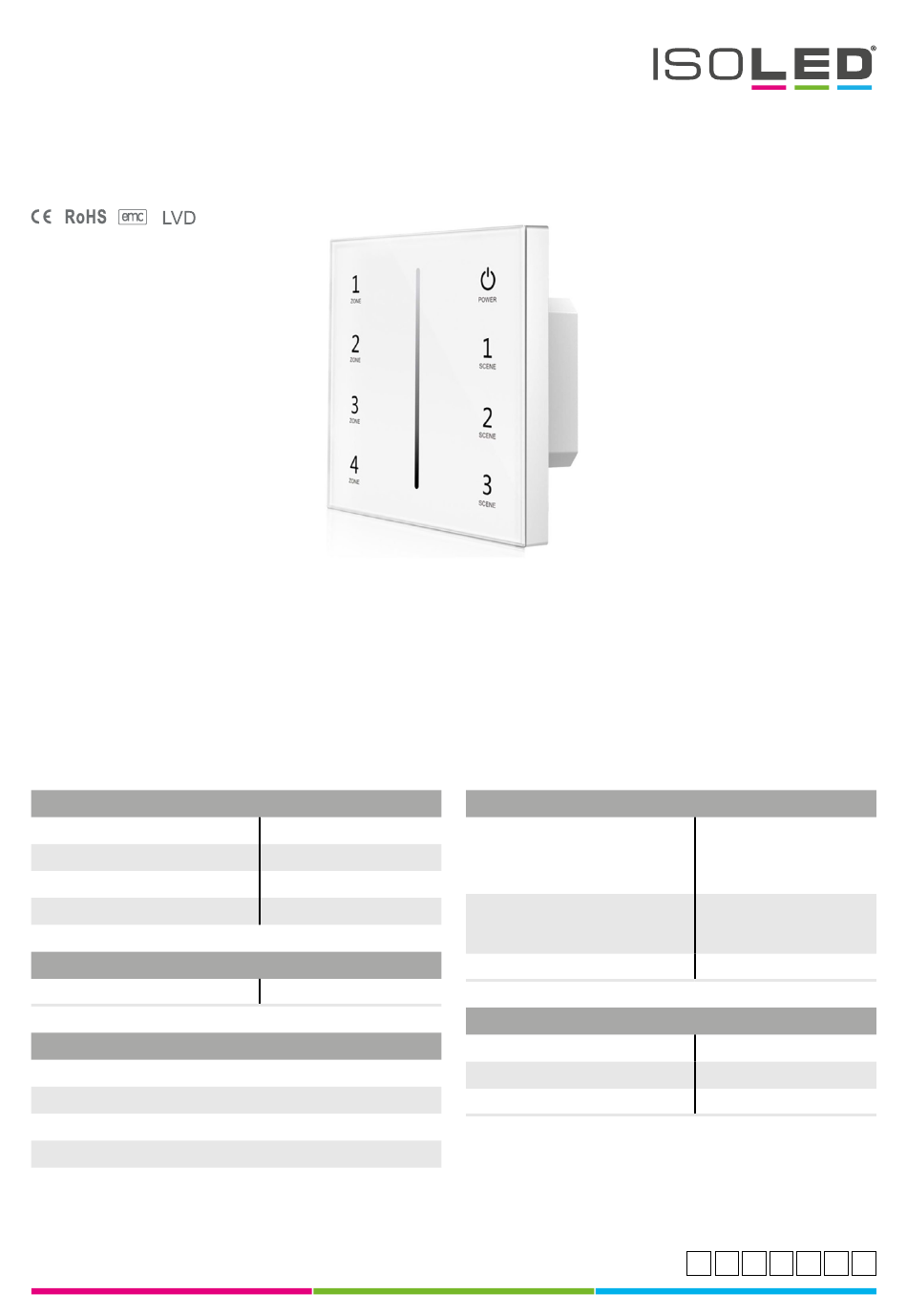

Sys-Pro 4 Zonen Einbau-Touch-Funk-Bedienung
4x0-10V Output,weiß, 85-265V
BEDIENUNGSANLEITUNG
Eigenschaften
» Touchpanel, 0-10V dimmer, Ausgang 1 oder 4 Kanal, 0-10V Signal
» Ausgang verbinden mit 0/1-10V dimmbarem Treiber.
» Ultra empfindliches sehr starkes Glas Touchpanel, ausgestattet mit einen Touch Slide in der Mitte und Rücklicht.
» Kompatibel mit 2.4G Dimm-Fernbedienungen.
» Touch-Tasten mit Akustik ausschaltbar und LED Indikator.
Technische Details
Ein- und Ausgang
Eingangsspannung
Ausgangsspannung
Ausgangssignal
Ausgangsstrom
Garantie
Eingangssignal
RF Bedienfeld-Reichweite
Dimmstufen
Dimmbereich
ISOLED
FIAI Handels GmbH | Egerbach 48 | A-6334 Schwoich
®
85-265V AC
85-265V AC
0-10V (20mA)
20mA/CH
Garantie
5 Jahre
Dimmdaten
Touchfeld + RF 2,4GHz
30m
256 Stufen
0-100%
Sicherheit und EMV
EMV Standard
Sicherheitsstandard (LVD)
Zertifikate
Umgebung
Betriebstemperatur
Max. Gehäusetemperatur
Schutzart
Datenstand: 21.04.2023
CUSTOMISED LIGHT SOLUTIONS
EN 55015:2013
EN 61547:2009
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 61347-2-11:2002
EN 61347-1:2015
EN 62493:2015
CE, EMV, LVD
Ta: -30°C - +55°C
Tc: +85°C
IP20
AT
DE
CH
HU
IT
FR
EN
1/4
