Sys-Pro 4 Zonen Einbau-Touch-Funk-Bedienung
4x0-10V Output,weiß, 85-265V

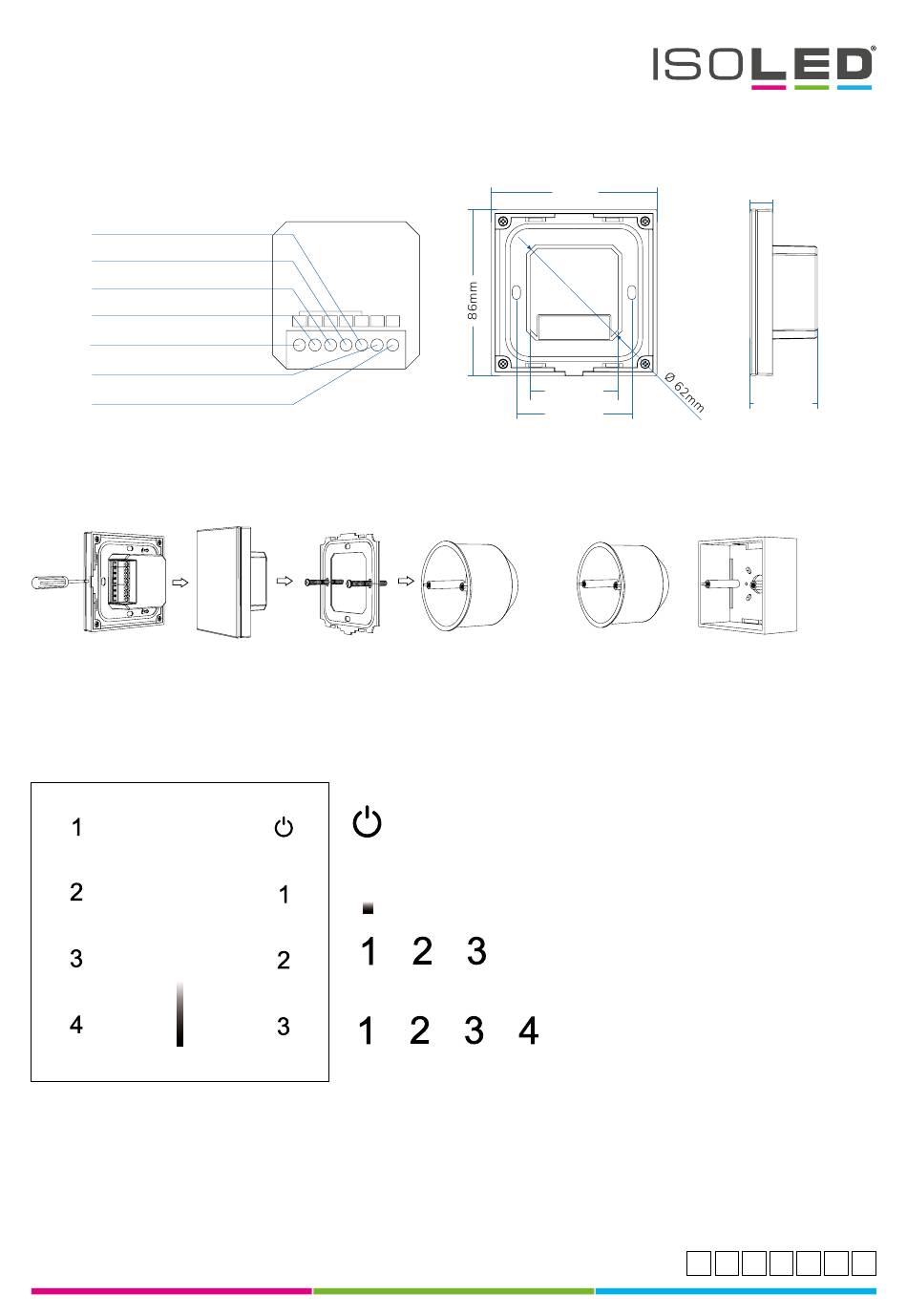

Dimensionen und Installation
Kanal 4: 0-10V Signalausgang
Kanal 3: 0-10V Signalausgang
Kanal 2: 0-10V Signalausgang
Kanal 1: 0-10V Signalausgang
GND
AC N Eingang
AC L Eingang
Installation Anweisung:
Deinstallation
Touchpanel
Tastenfunktion
Zone
Zone
Zone
Zone
Hinweis:
Nachdem die Power-Taste betätigt wurde um das Licht auszuschalten, gedrückt halten für 5 Sek.,
schaltet die Tasten-Akustik ab.
ISOLED
FIAI Handels GmbH | Egerbach 48 | A-6334 Schwoich
®
OUTPUT
INPUT
0/1-10V SIGNAL
85-265VAC
GND
1
2
3
4
N
L
Basisplatte
Schaltet Licht in allen Zonen ein/aus.
Power
Power
Helligkeitsregler.
Scene
Scene
Scene
Scene
Scene
Zone
Zone
86mm
45,5mm
59mm
Typischer Aufbau:
Basis
European style
Drücke um die jeweilige Szene aufzurufen. Gedrückt halten (2
Sek.) um die momentane Einstellung auf 1/2/3 zu speichern.
Scene
Drücke um die jeweilige Zone zu wählen und das
Licht einzuschalten, gedrückt halten (2 Sek.) um das
Licht der Zone abzuschalten. Die 4 Zonen können
Zone
Zone
separat oder simultan gesteuert werden, jede Zone
kann mehrere Empfänger steuern.
