GC 304 R
3.2

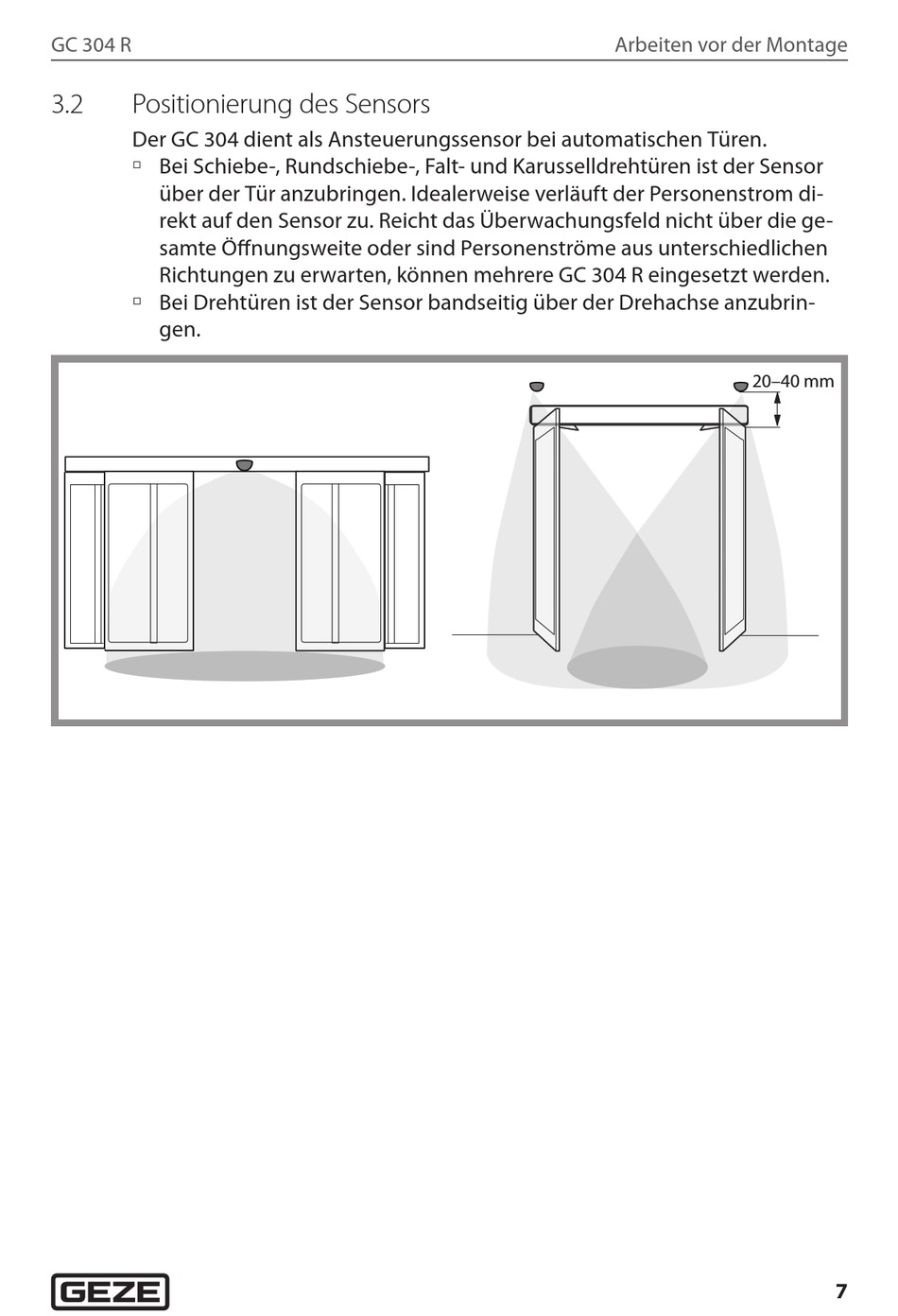

Positionierung des Sensors
Der GC 304 dient als Ansteuerungssensor bei automatischen Türen.
à Bei Schiebe-, Rundschiebe-, Falt- und Karusselldrehtüren ist der Sensor
über der Tür anzubringen. Idealerweise verläuft der Personenstrom di-
rekt auf den Sensor zu. Reicht das Überwachungsfeld nicht über die ge-
samte Öffnungs weite oder sind Personenströme aus unterschiedlichen
Richtungen zu erwarten, können mehrere GC 304 R eingesetzt werden.
à Bei Drehtüren ist der Sensor bandseitig über der Drehachse anzubrin-
gen.
Arbeiten vor der Montage
20–40 mm
7
