Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
Anweisung Nr.
Anweisung Nr.
Version
Version
32147913
32147913
1.1
1.1
Spezialwerkzeug
Spezialwerkzeug
Material
Material
Bezeichnung
Bezeichnung
Rostschutzmittel, dünnfließend
Rostschutzmittel, dünnfließend

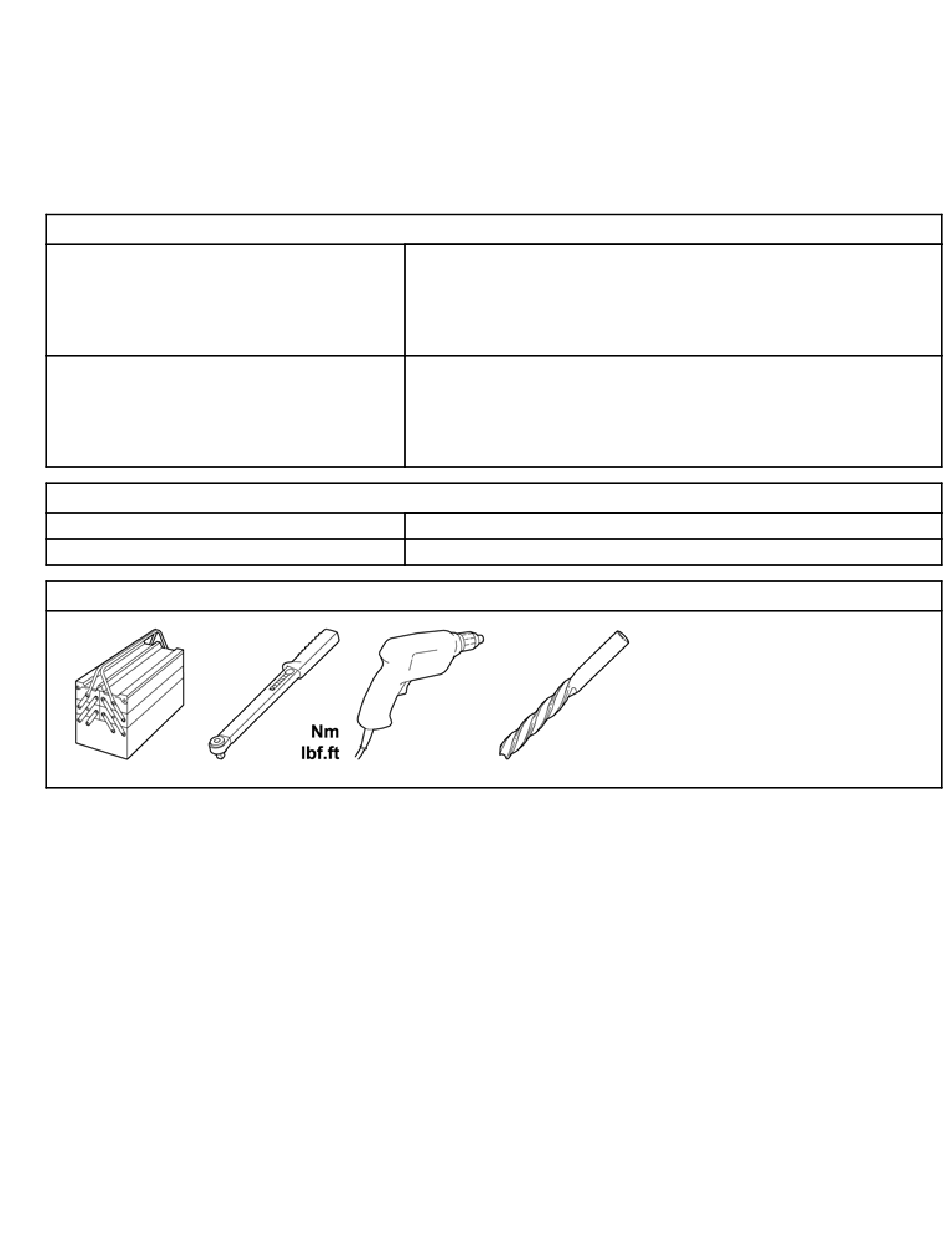

Ausrüstung
Ausrüstung
IMG-345497
IMG-345497
© Volvo Car Corporation
Art.- Nr.
Art.- Nr.
32270114
32270114
Motorschutzplatte
Motorschutzplatte
IMG-239664
IMG-239664
IMG-239660
IMG-239660
981 4112 Bohrer
981 4112 Bohrer
Werkzeugnummer:981 4112
Werkzeugnummer:981 4112
Werkzeugbeschreibung:Bohrer
Werkzeugbeschreibung:Bohrer
Werkzeugtafeln:EU99
Werkzeugtafeln:EU99
951 2782 Nietmutternwerkzeug
951 2782 Nietmutternwerkzeug
Werkzeugnummer:951 2782
Werkzeugnummer:951 2782
Werkzeugbeschreibung:Nietmutternwerkzeug
Werkzeugbeschreibung:Nietmutternwerkzeug
Werkzeugtafeln:08
Werkzeugtafeln:08
Bestellnr.
Bestellnr.
IMG-239681
IMG-239681
Motorschutzplatte- 32147913 - V1.1
Seite 1 / 14
Werbung
Verwandte Anleitungen für Volvo 32147913
Inhaltszusammenfassung für Volvo 32147913
- Seite 1 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Anweisung Nr. Anweisung Nr. Version Version Art.- Nr. Art.- Nr. 32147913 32147913 32270114 32270114 Motorschutzplatte Motorschutzplatte Spezialwerkzeug Spezialwerkzeug 981 4112 Bohrer 981 4112 Bohrer Werkzeugnummer:981 4112 Werkzeugnummer:981 4112 Werkzeugbeschreibung:Bohrer Werkzeugbeschreibung:Bohrer Werkzeugtafeln:EU99 Werkzeugtafeln:EU99...
- Seite 2 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden IMG-468729 © Volvo Car Corporation Motorschutzplatte- 32147913 - V1.1 Seite 2 / 14...
- Seite 3 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Informationen Vor Beginn der Montage ist die gesamte Anweisung durchzulesen. Anmerkungen und Warnhinweise dienen Ihrer Sicherheit und einer Minimierung der Gefahr, dass Teile bei der Montage beschädigt werden. Vor Beginn der Montage ist sicherzustellen, dass alle in der Anweisung angegebenen Werkzeuge griffbereit sind.
- Seite 4 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden 1. Die Schrauben entfernen. 2. Die Clips entfernen. Das Teil ist nicht wiederzuverwenden. IMG-465413 Die Verkleidung abnehmen. Das Teil ist nicht wiederzuverwenden. IMG-387158 © Volvo Car Corporation Motorschutzplatte- 32147913 - V1.1 Seite 4 / 14...
- Seite 5 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Schraube entfernen. Auf der anderen Seite wiederholen. IMG-468734 Markierte(s) Teil(e) entfernen. IMG-468736 Montage von Zubehör © Volvo Car Corporation Motorschutzplatte- 32147913 - V1.1 Seite 5 / 14...
- Seite 6 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Achtung! Schutzhandschuhe tragen. Achtung! Schutzbrille tragen. Die Löcher aufbohren. Verwenden: Spezialwerkzeug: T9814112, Bohrer IMG-468516 Achtung! Schutzhandschuhe tragen. Achtung! Schutzbrille tragen. Die Löcher aufbohren. IMG-468518 © Volvo Car Corporation Motorschutzplatte- 32147913 - V1.1...
- Seite 7 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Verwenden:: , Rostschutzmittel, dünnfließend IMG-468519 Hinweis! Orientierungshilfe IMG-468520 © Volvo Car Corporation Motorschutzplatte- 32147913 - V1.1 Seite 7 / 14...
- Seite 8 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Verwenden: Spezialwerkzeug: T9512782, Nietmutternwerkzeug Das Werkzeug nullstellen. IMG-372305 IMG-464604 © Volvo Car Corporation Motorschutzplatte- 32147913 - V1.1 Seite 8 / 14...
- Seite 9 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Handkraft verwenden. Der äußerste Gewindegang des Werkzeugs muss auf einer Höhe mit dem Ende der Nietmutter sein. IMG-367098 Das Werkzeug gegen die Unterlage pressen. Das Werkzeug im rechten Winkel zur Unterlage halten.
- Seite 10 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Das Werkzeug auf den angegebenen Wert anziehen. IMG-372296 Messen Verwenden:: Schieblehre IMG-373060 © Volvo Car Corporation Motorschutzplatte- 32147913 - V1.1 Seite 10 / 14...
- Seite 11 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Bauteile aus dem Zubehörsatz anbringen. Auf der anderen Seite wiederholen. IMG-464561 Hinweis! Die Schrauben nicht vollständig anziehen. Bauteile aus dem Zubehörsatz anbringen. Die schwarzen Schrauben nutzen. Auf der anderen Seite wiederholen. IMG-464568 ©...
- Seite 12 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Hinweis! Orientierungshilfe IMG-468738 Hinweis! Die Schrauben nicht vollständig anziehen. Die Schrauben einsetzen. Auf der anderen Seite wiederholen. IMG-468742 © Volvo Car Corporation Motorschutzplatte- 32147913 - V1.1 Seite 12 / 14...
- Seite 13 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Hinweis! Die Schrauben nicht vollständig anziehen. Die Schrauben einsetzen. IMG-468534 Die Schrauben anziehen. Anzugsdrehmoment: M10 , 50 Nm IMG-468534 © Volvo Car Corporation Motorschutzplatte- 32147913 - V1.1 Seite 13 / 14...
- Seite 14 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Schrauben anziehen. Anzugsdrehmoment: M8 , 24 Nm IMG-468523 Die Schrauben anziehen. Anzugsdrehmoment: M10 , 50 Nm IMG-468533 © Volvo Car Corporation Motorschutzplatte- 32147913 - V1.1 Seite 14 / 14...
