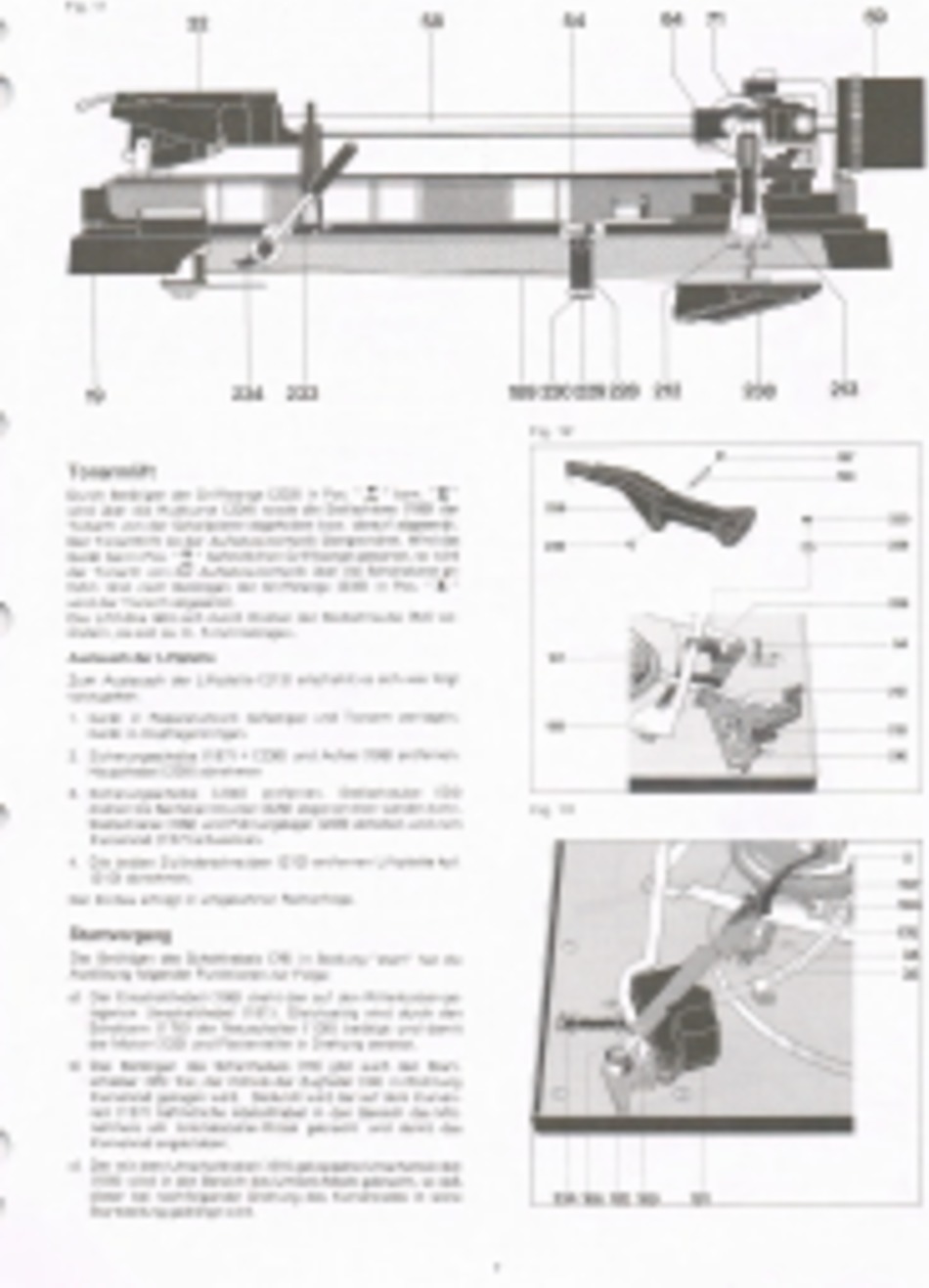

Dual 1237 Serviceanleitung Seite 7

Tonarmlift
D u r c h B e t ä t i g e n d e r G r i f f s t a n g e ( 2 3 3 ) i n P o s . ' ' y A O Z W : E
w i r d ü b e r d i e H u b k u r v e ( 2 3 4 ) s o w i e d i e S t e l l s c h i e n e ( 1 8 9 ) d e r
T o n a r m v o n d e r S c h a l l p l a t t e a b g e h o b e n b z w . d a r a u f a b g e s e n k t .
D e r T o n a r m l i f t i s t d e r A u f s e t z a u t o m a t i k ü b e r g e o r d n e t . W i r d d a s
G e r ä t b e i i n P o s . S y " b e f i n d l i c h e n G r i f f s t a n g e g e s t a r t e t , s o w i r d
d e r T o n a r m v o n d e r A u f s e t z a u t o m a t i k ü b e r d i e S c h a l l p l a t t e g e -
f ü h r t . E r s t n a c h B e t ä t i g e n d e r G r i f f s t a n g e ( 2 3 3 ) i n P o s . " ¥ "
w i r d d e r T o n a r m a b g e s e n k t .
D i e L i f t h ö h e l ä ß t s i c h d u r c h D r e h e n d e r S t e l l s c h r a u b e ( 5 4 ) v e r -
ä n d e r n , s i e s o l l c a . 3 - 5 m m b e t r a g e n .
A u s t a u s c h d e r L i f t p l a t t e
Z u m A u s t a u s c h d e r L i f t p l a t t e ( 2 1 3 ) e m p f i e h l t e s s i c h w i e f o l g t
v o r z u g e h e n : 1 . G e r ä t i n R e p a r a t u r b o c k b e f e s t i g e n u n d T o n a r m v e r r i e g e l n .
G e r ä t i n K o p f l a g e b r i n g e n .
2 . S i c h e r u n g s s c h e i b e ( 1 9 7 ) + ( 2 3 6 ) u n d A c h s e ( 1 9 8 ) e n t f e r n e n .
H a u p t h e b e l ( 2 3 8 ) a b n e h m e n
3 . S i c h e r u n g s s c h e i b e ( 2 3 0 ) e n t f e r n e n . S t e l l s c h r a u b e ( 5 4 )
d r e h e n b i s S e c h s k a n t m u t t e r ( 2 2 9 ) a b g e n o m m e n w e r d e n k a n n .
S t e l l s c h i e n e ( 1 8 9 ) u n d F ü h r u n g s l a g e r ( 2 2 8 ) a b h e b e n u n d z u m
K u r v e n r a d ( 1 5 7 ) s c h w e n k e n .
4 . D i e b e i d e n Z y l i n d e r s c h r a u b e n ( 2 1 2 ) e n t f e r n e n L i f t p l a t t e k p l .
( 2 1 3 ) a b n e h m e n . D e r E i n b a u e r f o l g t i n u m g e k e h r t e r R e i h e n f o l g e .
Startvorgang
D a s B e t ä t i g e n d e s S c h a l t h e b e l s ( 7 8 ) i n S t e l l u n g " s t a r t " h a t d i e
A u s l ö s u n g f o l g e n d e r F u n k t i o n e n z u r F o l g e :
a ) D e r E i n s c h a l t h e b e l ( 1 8 6 ) d r e h t d e n a u f d e n R i l l e n b o l z e n g e -
l a g e r t e n U m s c h a l t h e b e l ( 1 8 1 ) . G l e i c h z e i t i g w i r d d u r c h d e n
S c h a l t a r m ( 1 7 6 ) d e r N e t z s c h a l t e r ( 1 3 8 ) b e t ä t i g t u n d d a m i t
d e r M o t o r ( 1 3 2 ) u n d P l a t t e n t e l l e r i n D r e h u n g v e r s e t z t .
D a s B e t ä t i g e n d e s S c h a l t h e b e l s ( 7 8 ) g i b t a u c h d e n S t a r t -
s c h i e b e r ( 3 5 ) f r e i , d e r m i t t e l s d e r Z u g f e d e r ( 3 4 ) i n R i c h t u n g
K u r v e n r a d g e z o g e n w i r d . D a d u r c h w i r d d e r a u f d e m K u r v e n -
r a d ( 1 5 7 ) b e f i n d l i c h e A b s t e l l h e b e l i n d e n B e r e i c h d e s M i t -
n e h m e r s a m A n t r i e b s t e l l e r - R i t z e l g e b r a c h t u n d d a m i t d a s
K u r v e n r a d a n g e t r i e b e n .
b
c ) D e r m i t d e m U m s c h a l t h e b e l ( 1 8 1 ) g e k o p p e l t e U m s c h a l t w i n k e l
( 1 8 4 ) w i r d i n d e n B e r e i c h d e s U m l e n k h e b e l s g e b r a c h t , s o d a ß
d i e s e r b e i n a c h f o l g e n d e r D r e h u n g d e s K u r v e n r a d e s i n s e i n e
S t a r t s t e l l u n g g e d r ä n g t w i r d .
F i g . 1 2
F i g . 1 3
——157
