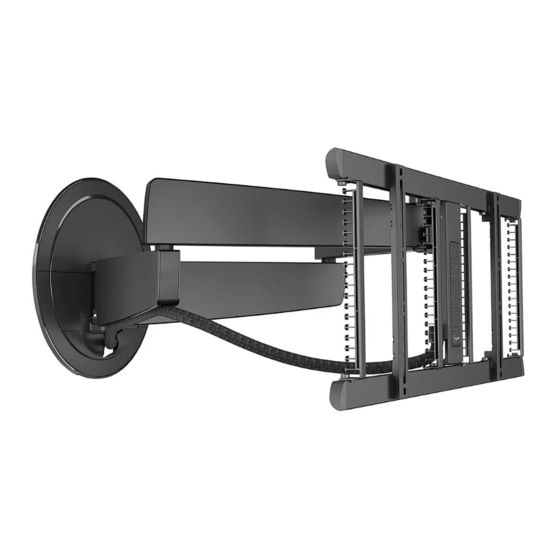

Serie TVM 7675 (PRO)
Ausführliche
Installationsanleitung
Alles, was Sie benötigen, um Ihren Fernseher im Handumdrehen
sicher an die Wand zu bringen
Bevor Sie anfangen
... wollten wir Ihnen danken, dass Sie sich für Vogel's entschieden haben.
Gute Wahl.
Und Sie treffen bereits eine weitere kluge Entscheidung – Sie lesen das Handbuch! Lesen Sie weiter, um alles über eine sichere und
effiziente Installation zu erfahren, und wie Sie Ihre neue Halterung nutzen können.
Sicherheit geht vor
Achtung
Lesen Sie sich diese Sicherheitshinweise vor der Installation und Nutzung dieses Produkts immer sorgfältig durch.
Diese Anweisungen sind unbedingt einzuhalten. Sowohl Sie selbst als auch Ihr Fernseher und Ihre Familie können durch eine
unsachgemäße Montage und/oder Installation ernsthaft in Gefahr geraten.
Gehen Sie also kein Risiko ein... und lesen Sie sich alles durch
Zusätzliche Werkzeuge
Klicken Sie hier, um die App herunterzuladen
(https://www.vogels.com/en-us/c/tvmountguide)
Zum Anschauen anklicken
(https://youtu.be/TBG9Af-wyWE)
Werbung
Verwandte Anleitungen für vogel's TVM 7675 Serie
Inhaltszusammenfassung für vogel's TVM 7675 Serie
- Seite 1 Serie TVM 7675 (PRO) Zusätzliche Werkzeuge Ausführliche Installationsanleitung Klicken Sie hier, um die App herunterzuladen Alles, was Sie benötigen, um Ihren Fernseher im Handumdrehen (https://www.vogels.com/en-us/c/tvmountguide) sicher an die Wand zu bringen Zum Anschauen anklicken Bevor Sie anfangen (https://youtu.be/TBG9Af-wyWE) … wollten wir Ihnen danken, dass Sie sich für Vogel’s entschieden haben. Gute Wahl.
- Seite 2 Vogel's empfiehlt, dass ein entsprechend qualifizierter Fachmann die Montage und/oder Installation dieses Produkts übernimmt. Vogel's kann nicht für Verletzungen und/oder Schäden verantwortlich gemacht werden, die durch eine nicht fachgerechte Installation verursacht werden. Schlagen Sie im Handbuch Ihres Fernsehers nach und stellen Sie sicher, dass das Gewicht und die Größe des Fernsehers innerhalb der für dieses Produkt angegebenen maximalen Gewichts- und Größenbeschränkungen liegen und dass die...
- Seite 3 H. Schrauben I. Dübel J. Unterlegscheiben Ø 26 mm K. Abdeckung der Wandplatte S. Adapter-Verlängerungsstrips T. Kabelschutzhülle U. HDMI-Kabel - 2 m V. Netzkabel und Adapter mit internationalen Steckdosenaufsätzen W. Infrarotempfänger X. Infrarot-Fernbedienung - inklusive 2x AAA-Batterien Y. Adapter-Abdeckung Z. Bohrschablone Inhalt des Sets zur TV-Befestigung: 4x M6x12 mm 4x M6x25 mm...
- Seite 4 Haben Sie sich Ihre Werkzeuge bereitgelegt? Fangen Sie nicht ohne alle notwendigen Werkzeuge an: Wasserwaage Balkensucher Steckschlüssel Nr. 13 Kreuzschlitzschraubendreher Bohrmaschine Für Steinwände: 20 mm / 0,8" (⌀ 5 mm / ⌀ 13/64") Mauerbohrer (zum Vorbohren) 70 mm / 2,8" (⌀ 10 mm / ⌀ 25/64") Mauerbohrer Wände mit Holzbalken 50 mm / 2"...
- Seite 5 Sie sollten Ihren Fernseher immer zu zweit anheben. Und seien Sie nicht übermütig! Zusätzliche Werkzeuge Das erste Bohrloch Nutzen Sie unsere markieren Video-Anleitung Verwenden Sie unsere kostenlose Ganz entspannt. Schauen Sie sich DrillRight™ AR-App, um die perfekte unser praktisches Online- Montagehöhe zu ermitteln.
- Seite 6 3. Überprüfen Sie die Befestigungslöcher am Fernsehbildschirm. Passen Sie die Abmessungen des Adapters entsprechend an, nachdem Sie die vormontierten Schrauben mit dem Inbusschlüssel gelöst haben. 4. Zusätzlich können an der Ober- oder Unterseite der vertikalen Leisten Adapterverlängerungsstrips Ⓢ eingesetzt werden, um die Höhe des Adapters zu erhöhen.
- Seite 7 Fehlen Ihnen bestimmte Bolzen? Oder benötigen Sie andere? Das freundliche Team vom Vogel's Kundendienst hilft Ihnen gerne weiter: https://www.vogels.com/de-de/c/service-kontakt (http://www.vogels.com/contact) Achten Sie auf die richtige Positionierung der Schrauben und Abstandhalter. Das richtige Material für die Befestigung finden Sie im Benutzerhandbuch Ihres Fernsehers.
- Seite 8 20 mm / 0,8" (⌀ 5 mm / ⌀ 13/64") Mauerbohrer (zum Vorbohren) 70 mm / 2,8" (⌀ 10 mm / ⌀ 25/64") Mauerbohrer Den Inhalt des Wandmontagesatzes Ⓗ Ⓘ Ⓙ Wasserwaage Bleistift 1. Legen Sie fest, wo Sie Ihren Fernseher montieren wollen. Verwenden Sie die Bohrschablone Ⓩ, um die richtige Position an der Wand zu markieren, wenn Sie die Kabelsäule TVA 7000 verwenden oder wenn die Anschlusskabel aus der Wand herausstehen.
- Seite 9 Verwenden Sie das Kabelloch nicht, um die Wandhalterung an der Wand zu befestigen. 4. Befestigen Sie die Wandhalterung wie folgt an der Wand: a. Beginnen Sie mit dem Loch direkt über dem Vogel's-Logo auf der Wandhalterung Ⓐ b. Verwenden Sie die Wasserwaage für eine waagerechte Montage der Wandhalterung c.
- Seite 10 5. Schieben Sie die Abdeckung der Wandplatte Ⓚ auf die Wandhalterung Ⓐ. Um die Abdeckplatte zu entfernen, drücken Sie auf die linke Lasche und schieben Sie sie von der Wandhalterung. Wand mit Holzbalken Wenn Sie Ihren Fernseher an einer Beton-/Ziegelwand montieren, befolgen Sie bitte die Anweisungen im Abschnitt Beton-/Ziegelwand.
- Seite 11 Raten Sie nicht nur! Die Wandhalterung muss immer an den Balken befestigt werden. Verwenden Sie immer ein Balkensucher, um die Position der Balken zu bestimmen. Machen Sie Ihr Hab und Gut nicht unnötig kaputt! 1. Legen Sie fest, wo der Fernseher aufgehängt werden soll. Verwenden Sie die Bohrschablone Ⓩ, um die richtige Position an der Wand zu markieren, wenn Sie die Kabelsäule TVA 7000 verwenden oder wenn die Anschlusskabel aus der Wand herausstehen.
- Seite 12 3. Befestigen Sie die Wandhalterung wie folgt an der Wand: a. Beginnen Sie mit dem Loch direkt über dem Vogel's-Logo auf der Wandhalterung Ⓐ b. Verwenden Sie die Wasserwaage für eine waagerechte Montage der Wandhalterung c. Befestigen Sie die Wandhalterung Ⓐ mit den Schrauben Ⓗ und den Unterlegscheiben Ⓙ an der Wand.
- Seite 13 4. Schieben Sie die Abdeckung der Wandplatte Ⓚ auf die Wandhalterung Ⓐ. Um die Abdeckplatte zu entfernen, drücken Sie auf die linke Lasche und schieben Sie sie von der Wandhalterung. Andere Art Wand / Ich weiß nicht, was für eine Wand ich habe Wenn Ihre Wand etwas spezieller ist –...
- Seite 14 2. Befestigen Sie den Adapter mit der gesicherten Flügelmutter aus Schritt 1 an der Wandhalterung.
- Seite 15 3. Nivellieren Sie die Wandhalterung und den Fernsehbildschirm. Verwenden Sie eine Wasserwaage und den Inbusschlüssel, um die Position zu korrigieren. Ziehen Sie die Flügelmutter und die Flügelbolzen anschließend mit dem Inbusschlüssel fest. Die Wandhalterung und der Fernseher müssen vor der Verwendung der Wandhalterung vertikal und horizontal ausgerichtet werden! Schritt 4: Befestigen Sie die Kabel an der Wandhalterung 1.
- Seite 16 4. Schließen Sie die folgenden Kabel an die Wandhalterung an: a. Internes Motorkabel (an der Unterseite des Wandhalterungsarms befestigt) b. HDMI 2.0-Kabel (2 Meter) c. Netzadapterkabel d. Infrarot-Augenkabel (optional, bei Verwendung der Fernbedienung) e. RS-232 3,5 mm Buchse (nur TVM 7675 PRO; Kabel nicht enthalten) f.
- Seite 17 6. Setzen Sie die Wandplattenabdeckung Ⓚ auf die Wandhalterung und die Adapterabdeckung Ⓨ auf die Rückseite des Adapters. 7. Schließen Sie das Netzkabel Ⓥ an die Steckdose an. 8. Ihre MotionMount ist jetzt einsatzbereit!
- Seite 18 Sie das passende Zubehör direkt über unsere Website (https://www.vogels.com/en-gb/c/tv-bracket-accessories). Schritt 5: Verbinden mit der MotionMount SIGNATURE App Die App MotionMount SIGNATURE von Vogel's fungiert als Fernbedienung für den TVM 7675 (PRO) von Vogel's. Sie verfügt über folgende Merkmale: 7 Speicherpositionen für Ihren Fernseher...
- Seite 19 Unterstützung für Ihre MotionMount erhalten Schritt 6: Einrichten der Fernbedienung Die Infrarot-Fernbedienung (IRC) wurde speziell für die TVM 7675 (PRO) von Vogel's entwickelt. Sie verfügt über folgende Merkmale: 7 Speicherpositionen für Ihren Fernseher, die den voreingestellten Positionen in Ihrer MotionMount SIGNATURE App entsprechen eine Home-Taste, um die MotionMount in eine sichere Position an der Wand zu bringen ein 4-Wege-Touchpad für Vorwärts-/Rückwärts- und Links-/Rechtsbewegungen...
- Seite 20 A. IR-Sender B. Demo-Taste C. Rote LED D. Home-Taste E. 4-Wege-Touchpad F. Wunschposition-Tasten 1-7 G. Batteriefach für 2x AAA So richten Sie die IRC ein: 1. Schließen Sie das mitgelieferte Infrarotkabel an Ihren Fernseher an. Vergewissern Sie sich, dass das Infrarotauge sichtbar ist. 2.
- Seite 21 Den Fernseher abnehmen 1. Ziehen Sie die Kabel aus Ihrem Fernseher und Adapter. 2. Entfernen Sie die untere Flügelmutter vom Adapter. 3. Heben Sie Ihren Fernseher von der Adapterhalterung, und stellen Sie ihn an einem sicheren Ort ab. Auch hier gilt: Heben Sie Ihren Fernseher immer zu zweit an. Bitten Sie grundsätzlich eine zweite Person um Hilfe.
- Seite 22 Übersicht der LED-Zustände Wenn die MotionMount Die Statusleuchte eingeschaltet ist ist grün ausgeschaltet ist ist ausgeschaltet sich in einem Fehlerzustand befindet ist rot einen Befehl der Infrarot-Fernbedienung akzeptiert Blinkt einmal einen Befehl zur „Wunschposition speichern“ von der Infrarot- Blinkt zweimal Fernbedienung akzeptiert einen Befehl der Infrarot-Fernbedienung ablehnt Blinkt fünfmal...
- Seite 23 Technische Daten WLAN (2,4 GHz) Frequenz 2402-2480 MHz 2412-2472 MHz Leistungsabgabe -0,4 dBm 19,98 dBm Antennenverstärkung 2 dBi 3,7 dBi Bitte halten Sie einen Abstand von mindestens 20 cm zwischen der Antenne und dem menschlichen Körper ein. Innerhalb dieses Bereichs ist der Aufenthalt verboten. Verwirrt? Unsicher? Gerade dabei, verrückt zu werden? Es gibt jede Menge Hilfe, die online auf Sie wartet: info@vogels.com (mailto:info@vogels.com)
- Seite 24 Bolzengröße nicht enthalten ist... weil Sie einfach viel zu fortschrittlich sind! Lösung Bestellen Sie einfach beim Vogel's Kundendienst ein Service-Kit, und Sie bekommen alles von uns, was Sie benötigen. Klicken Sie hier (http://www.vogels.com/contact), um den Vogel’s Kundendienst zu kontaktieren.
- Seite 25 Ursache Die Kabelschutzhülle ist nicht korrekt installiert. Die Wand, an der die MotionMount befestigt ist, ist nicht ganz senkrecht. Der Fernseher wurde nicht spezifiziert Lösung Installieren Sie die Kabelschutzhülle gemäß der Montageanleitung und stellen Sie sicher, dass alle Kabel zum Fernseher durch die Kabelschutzhülle geführt werden.
- Seite 26 Prüfen Sie, ob das Infrarotauge richtig eingesteckt ist. Achten Sie darauf, dass Sie die Fernbedienung direkt oder über eine Spiegelung auf das Infrarotauge richten. Problem Ich habe die MotionMount Bluetooth-Fernbedienung (Artikelnummer 999965) im Vogel's Webshop gekauft, aber sie funktioniert nicht mit meiner SIGNATURE MotionMount. Was soll ich tun? Ursache Der Name Ihrer MotionMount in der MotionMount-App ist nicht korrekt.
- Seite 27 Wo kann ich die richtigen Bolzen für meinen Fernseher (einen Service-Kit) bestellen? Was auch immer Sie benötigen, wenden Sie sich einfach an Ihren Vogel's-Händler vor Ort oder direkt an Vogel's. Klicken Sie hier (http://www.vogels.com/contact), um den Vogel’s Kundendienst zu kontaktieren.
- Seite 28 Nein, das ist nicht möglich. Welche Garantie gilt für diese Wandhalterung? Vogel's gewährt Ihnen für diese Wandhalterung eine lebenslange Garantie auf Material- oder Herstellungsfehler. Für die Motoreinheiten und die Elektronik gilt eine Garantie von 2 Jahren. Wie viel Strom verbraucht die Wandhalterung im Standby-Modus? Der Standby-Stromverbrauch beträgt weniger als 0,5 Watt.
- Seite 29 Kann ich die MotionMount in Kombination mit einem Fernseher mit „Connect Box“ verwenden (z. B. Samsung-Fernseher mit One Connect Box)? Ja, die MotionMount kann mit Fernseher und Connect Box verwendet werden. Vogel's bietet ein 4,5 m langes, dünnes, weißes HDMI-Kabel an, das zwischen dem HDMI-Anschluss in der Wandplatte der MotionMount und einem der HDMI-Anschlüsse der TV- Anschlussbox angeschlossen werden kann.
- Seite 30 Ja. In diesem Fall muss das HDMI-Kabel zwischen MotionMount und Fernseher an die HDMI ARC-Buchse (Audio Return Channel) des Fernsehers (oder der TV-Anschlussbox) angeschlossen werden. Kann ich den Vogel's Kabelkanal TVA 7000 zusammen mit diesem Produkt verwenden? Ja, der Kabalkanal TVA 7000 wurde speziell für die SIGNATURE MotionMount (und DesignMount) entwickelt. Dieser Kabelkanal passt nahtlos in die Wandplatte Ihrer Signature-Wandhalterung.
- Seite 31 Garantie Nochmals vielen Dank, dass Sie sich für Vogel’s entschieden haben! Bei der Entwicklung und Produktion unserer Produkte steht die Langlebigkeit an erster Stelle. Deshalb gewährt Vogel’s Ihnen 15 Jahre Garantie für Material- und Herstellungsfehler. Für Defekte an elektronischen Bauteilen gewähren wir eine Garantie von 2 Jahren, es sei denn, die örtlichen Bestimmungen und Gesetze schreiben eine längere Mindestlaufzeit vor.
