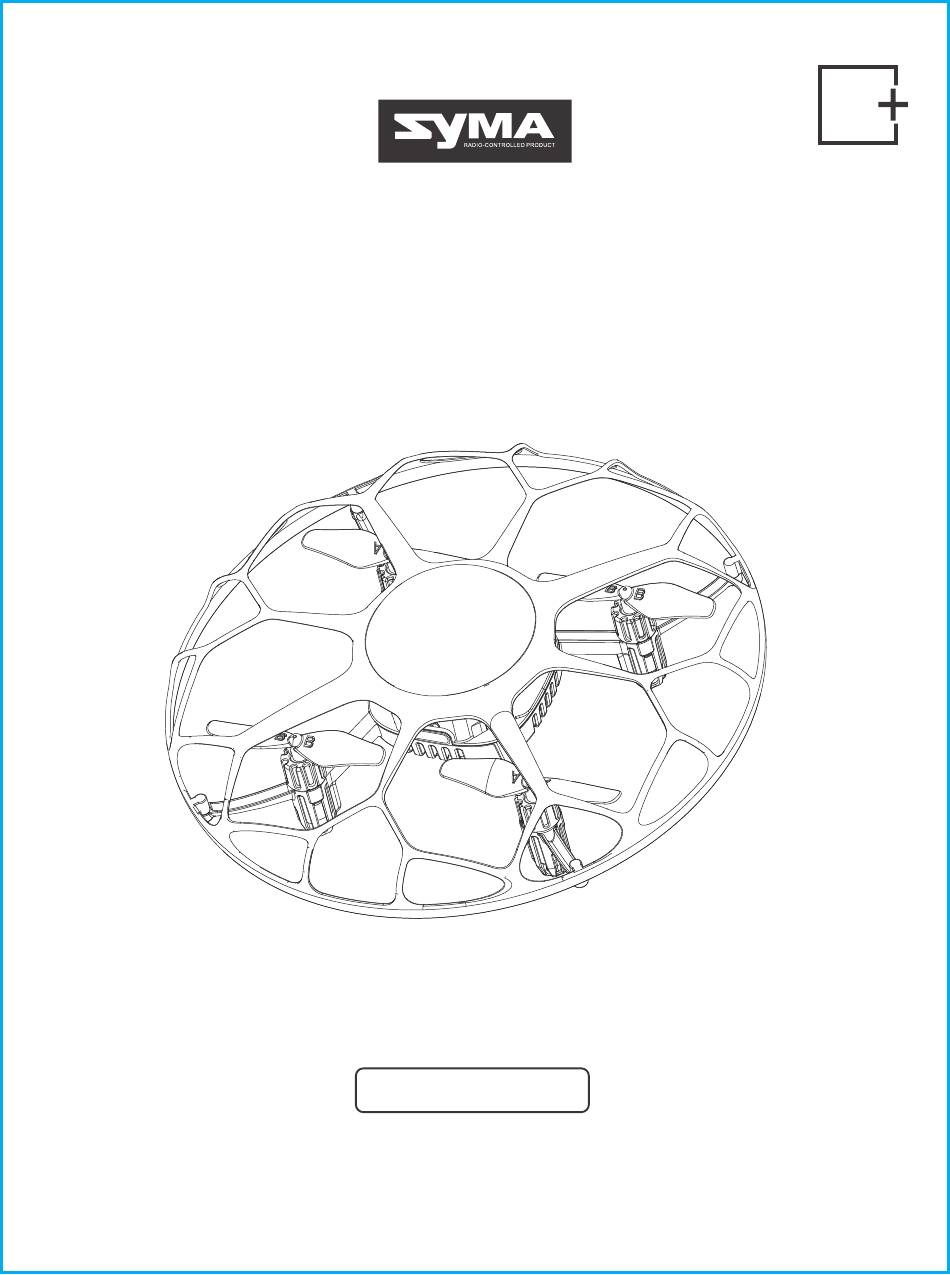

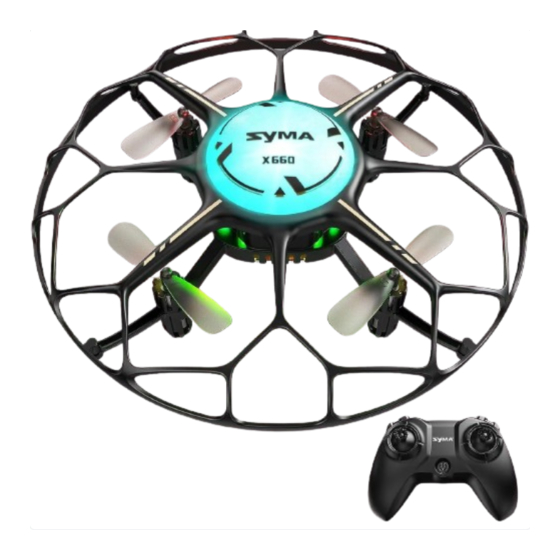

  • Seite 1 Remote Control Drone X660 User manual V1.0...
  • Seite 3 Contents 1-21 ENGLISH INTRODUCTION 22-43 DEUTSCH EINFÜHRUNG...

  • Seite 4: Inhaltsverzeichnis

    Contents 1.0 Important Safety Information 2.0 Product Description 2.1 Specifications 2.2 Drone Diagram 2.3 Remote Control Diagram 2.4 Drone Battery Charging 2.5 Remote Control Use 3.0 Flight Guide 3.1 Flight Preparation 3.2 Flight Control 3.3 Flight Mode 3.4 Smart Flight Feature 3.5 Product Feature 4.0 Troubleshooting 5.0 Contact Us...

  • Seite 5: Important Safety Information

    1.0 Important Safety Information Thank you for purchasing this SYMA product. To ensure that you operate the drone correctly and conveniently, please read these instructions carefully before first use and store them safely for future reference. 1. To protect the legitimate rights and interests of users, please be sure to read the contents of this manual carefully before using this product.

  • Seite 6: Repair And Maintenance

    11. Please keep a safe distance from the spinning propellers to avoid injury. 12. To ensure the electromagnetic environment requirement of the aviation radio (station), using remote controls in the zone, which is in a radius of about 5000m zones from the circle center of the airport runway, is forbidden.

  • Seite 7: Product Description

    2.0 Product Description 2.1 Specifications Drone Brand Name SYMA Model/ITEM NO. X660 Drone weight about 24g Drone size 120x120x45 mm Range Motor ø6 Battery capacity 3.7V 200mAh Charging time about 40 minutes Flight time about 7 minutes Remote control Operating frequency 2.4 GHz...

  • Seite 8: Remote Control Diagram

    2.3 Remote Control Diagram Left joystick(short Right joystick(short press to change the press to switch light effects; press and between high and low hold for trimming speed mode) adjustment and release when finished; to clear trimming settings, press and hold simultaneously with Power switch the power button)

  • Seite 9: Remote Control Use

    Important: Battery Charging Information 1. Rechargeable batteries should only be charged under adult supervision. 2. Caution: Risk of explosion if the battery is replaced with incorrect ones. Please dispose of the batteries according to the instructions. 3. Don't use or place batteries near heat sources such as fires or heaters. 4.After flying, do not charge the battery immediately to avoid overheating and potential fire hazards.

  • Seite 10: Flight Guide

    3.0 Flight Guide 3.1 Flight Preparation Pairing the drone with the remote control 1. Turn on the power switch of 2. Push the power switch on the aircraft's body the remote control. to the "ON" position. 3. Push the left joystick (throttle) fully up and down. The indicators on the drone and remote will change from flashing to solid, indicating that the drone is in flight-standby mode.
  • Seite 11 Pre-flight preparation Method one Method two Method three Push the left joystick fully up Push the left and right joysticks Press the one key take-off/landing button. and return to the center. downward in a V shape for 2 seconds. The propeller will begin to rotate then the The propeller will begin to rotate.

  • Seite 12: Flight Control

    3.2 Flight Control Ascend Descend Forward Backward The end with the red light is the front. rotate to rotate to the left the right Rear The end with the red light is the front. Fly to Fly to the left the right Rear...

  • Seite 13: Flight Mode

    3.3 Flight Mode Trimming The end with the red light is the front. Trimming forwards and backwards If the drone automatically moves forward/backward while hovering, during hovering you can adjust the movement by holding down the left joystick and push the right joystick to the opposite direction (backward/forward).

  • Seite 14: Smart Flight Feature

    High/low speed modes Short press the right joystick to switch between high speed mode and low speed mode. 1. The default mode upon powering on is slow speed mode. 2. The remote controller emits two "beeps" for high-speed mode and one "beep" for low-speed mode. 3.4 Smart Flight Feature front/back or left/right rolling (The end with the red light is the front) The end with the red light is the front...
  • Seite 15 Spinning function (The end with the red light is the front) hold the spin button Right-handed spin Left-handed spin Hold the spin button on the remote control and push the right joystick to the left/right, the aircraft will spin in the corresponding direction. Rise at the same time press and hold the spin...
  • Seite 16 press and Right hold the rotate spinning button Left spinning Rotate one turn to the right Rotate one turn to the left Short press the rotate button on the reomte once and quickly hold it again and push the right joystick to the left/right, the aircraft will rotate around and draw a circle in the air while it's spinning.

  • Seite 17: Product Feature

    Altitude hold When releasing the left joystick (throttle) after controlling the drone to ascend/descend, the drone will continue to hover at the current height. 3.5 Product Feature Undervoltage protection When the two indicators on the rear of the drone start to flash, it means that the power of the drone is low.

  • Seite 18: Troubleshooting

    4.0 Troubleshooting Problem Cause Solution 1. Correctly bind the frequency between After the drone and 1. The drone and the remote control the drone and remote control. The remote is powered are not bound with each other. indicator light keeps on when there is a on, the drone fail to 2.

  • Seite 19: Contact Us

    5.0 Contact Us Please do not hesitate to contact us if you need any further support. warranty@symatoys.com.cn +1 718-312-0558(US) +44 (0)7723708421(UK) +4933545519201(DE) For online support, please scan this code with Facebook Messenger 6.0 Product Accessories Blade Motor Battery Remote control USB Charging Cable...

  • Seite 20: Exploded View

    7.0 Exploded View...
  • Seite 21 Transmitter power: 10dBm Product name: [Drone] Decoration of Conformity Inserts: Hereby, GuangDong SYMA Model Aircraft Industrial Co., Ltd. declares that the radio equipment type helicopter is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address:...

  • Seite 22: Warranty

    2 YEAR WARRANTY: LIMITED 2-YEAR WARRANTY AND FREE LIMITED REPLACEMENT PARTS FOR 2-YEARS Symatoys.com.cn warrants to the original buyer only that its products will be free from defects in material and workmanship for 2 years from the date upon which the product is shipped, either directly from symatoys.com.cn or from an Authorized Re-seller’s location, to the buyer.

  • Seite 23: Haftungsausschluss

    LIMITED REMEDY: Symatoys.com.cn's sole liability, and buyer's sole remedy for any breach of the foregoing warranty shall be at Symatoys.com.cn's option to exchange the product with a new product or a refurbished product that is functionally equivalent to the original product, or issue a credit or refund to the purchase price the product.
  • Seite 24 Duvin Trade Inc 5800 Wood Sorrel Dr，Littleton，Co, 80123，United States Phone: 718-312-0558 E-mail: usa@symatoys.com Manufacturer: GUANGDONG SYMA MODEL AIRCRAFT INDUSTRIAL CO., LTD Address: NO.2 WEST XINGYE ROAD LAIMEI INDUSTRIAL AREA CHENG HAI , Shantou, China Postal Code: 515800 +1 718-312-0558 +44(0)7723708421(UK) +49 335-4551-9201(DE) usa@symatoys.com(US) eu@symatoys.com(EU)
  • Seite 25 22-43 DEUTSCH EINFÜHRUNG...
  • Seite 26 Inhalt 1.0 Wichtige Sicherheitsinformationen 2.0 Produktbeschreibung 2.1 Spezifikationen 2.2 Drohnendiagramm 2.3 Fernsteuerungsdiagramm 2.4 Aufladen des Drohnenakkus 2.5 Verwendung der Fernbedienung 3.0 Flugführer 3.1 Flugvorbereitung 3.2 Flugsteuerung 3.3 Flugmodus 3.4 Smart Flight-Funktion 3.5 Produktmerkmal 4.0 Fehlerbehebung 5.0 Kontaktieren Sie uns 6.0 Produktzubehör 7.0 Explosionsansicht 8.0 Gewährleistung...

  • Seite 27: Wichtige Sicherheitsinformationen

    1.0 Wichtige Sicherheitsinformationen Vielen Dank für den Kauf dieses SYMA-Produkts. Um sicherzustellen, dass Sie die Drohne richtig und bequem bedienen, lesen Sie bitte diese Anleitung vor dem ersten Gebrauch sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen sicher auf.

  • Seite 28: Reparatur Und Wartung

    11. Bitte halten Sie einen sicheren Abstand zu den sich drehenden Propellern, um Verletzungen zu vermeiden. 12. Um die Anforderungen an die elektromagnetische Umgebung des Flugfunks (Station) zu gewährleisten, ist die Verwendung von Fernbedienungen in der Zone, die sich in einem Umkreis von etwa 5000 m Zonen um den Kreismittelpunkt der Start- und Landebahn des Flughafens befindet, verboten.

  • Seite 29: Produktbeschreibung

    2.0 Produktbeschreibung 2.1 Spezifikationen Drohne Markenname SYMA Modell/ARTIKEL-NR. X660 Drohnengewicht ca 24g Drohnengröße 120x120x45 mm Bereich Motor ø6 Batteriekapazität 3.7V 200mAh Ladezeit ca 40 min Flugzeit ca 7 min Fernbedienung Arbeitsfrequenz 2.4 GHz Batterie der Fernbedienung 4 X1.5V"AAA"(Nicht enthalten) Packungsinhalt...

  • Seite 30: Fernsteuerungsdiagramm

    2.3 Fernsteuerungsdiagramm Linker Joystick (kurz Rechter Joystick (kurz drücken, um die drücken, um zwischen Lichteffekte zu ändern; Hoch- und drücken und halten, um Niedriggeschwindigkeits die Trimmung modus zu wechseln) anzupassen, und loslassen, wenn Sie fertig sind; um die Trimmein- stellungen zu löschen, gleichzeitig mit Stromschalter der Ein-/Aus-Taste...

  • Seite 31: Wichtig: Informationen Zum Laden Des Akkus

    Wichtig: Informationen zum Laden des Akkus 1. Wiederaufladbare Batterien sollten nur unter Aufsicht von Erwachsenen geladen werden. 2. Achtung: Explosionsgefahr, wenn die Batterie durch falsche Batterien ersetzt wird Bitte entsorgen Sie die Batterien gemäß den Anweisungen. 3. Verwenden oder platzieren Sie Batterien nicht in der Nähe von Wärmequellen wie Feuer oder Heizungen.

  • Seite 32: Flugführer

    3.0 Flugführer 3.1 Flugvorbereitung Koppeln der Drohne mit der Fernbedienung 1. Schalten Sie den Netzschalter 2. Schieben Sie den Netzschalter am Rumpf des der Fernbedienung ein. Fluggeräts in die Position "ON". 3. Drücken Sie den linken Joystick (Gas) ganz nach oben und unten. Die Anzeigen auf der Drohne und der Fernbedienung wechseln von Blinken zu Dauerlicht und zeigen damit an, dass sich die Drohne im Flugbereitschaftsmodus befindet.

  • Seite 33: Pre-Figur-Vorbereitung

    Pre-Figur-Vorbereitung Methode eins Methode zwei Methode drei Drücken Sie den linken Joystick ganz Drücken Sie den linken und rechten Joystick Drücken Sie die Start-/Landetaste mit einer nach oben und kehren Sie zur Mitte 2 Sekunden lang V-förmig nach unten. Der Taste.

  • Seite 34: Flugsteuerung

    3.2 Flugsteuerung Aufsteigen Absteigen Nach vorne Rückwärts Das Ende mit dem roten Licht ist die Vorderseite. nach rechts nach links drehen drehen Rückseite Das Ende mit dem roten Licht ist die Vorderseite fliegen nach fliegen nach links rechts Rückseite...

  • Seite 35: Flugmodus

    3.3 Flugmodus Das Ende mit dem roten Licht ist die Vorderseite. Trimmen Trimmen vorwärts und rückwärts Wenn sich die Drohne beim Schweben automatisch vorwärts/rückwärts bewegt, können Sie während des Schwebens die Bewegung anpassen, indem Sie den linken Joystick gedrückt halten und den rechten Joystick in die entgegengesetzte Richtung drücken (rückwärts vorwärts).

  • Seite 36: Smart Flight-Funktion

    High/Low-Speed-Modi Drücken Sie kurz den rechten Joystick, um zwischen Hochgeschwindigkeitsmodus und Niedriggeschwind- igkeitsmodus zu wechseln. 1. Der Standardmodus beim Einschalten ist der langsame Geschwindigkeitsmodus. 2. Die Fernbedienung gibt zwei „Pieptöne“ für den Hochgeschwindigkeitsmodus und einen „Piepton“ für den Niedriggeschwindigkeitsmodus aus. 3.4 Smart Flight-Funktion vorne/hinten oder links/rechts rollen (Das Ende mit dem roten Licht ist vorne) Das Ende mit dem roten Licht ist die Vorderseite...
  • Seite 37 Drehfunktion (Das Ende mit dem roten Licht ist die Vorderseite) halten Sie die Spin-Taste Rechtsdrehung Drehung für Linkshänder Halten Sie die Spin-Taste auf der Fernbedienung gedrückt und drücken Sie den rechten Joystick nach links/rechts, das Flugzeug dreht sich in die entsprechende Richtung. Gleichzeitig aufstehen Drücken und halten Sie die...

  • Seite 38: Ein Wichtiger Start/Landung

    Halten Sie die Rechts Rotationstaste drehen gedrückt Linksdrehend Eine Umdrehung nach rechts drehen Eine Umdrehung nach links drehen Drücken Sie einmal kurz die Rotationstaste auf der Fernbedienung und halten Sie sie schnell wieder gedrückt unddrücken Sie den rechten Joystick nach links/rechts, das Flugzeug dreht sich und zeichnet einen Kreis in der Luft, während es sich dreht.

  • Seite 39: Höhe Halten

    Höhe halten Wenn Sie den linken Joystick (Gas) loslassen, nachdem Sie die Drohne zum Steigen/Sinken gesteuert haben, schwebt die Drohne weiterhin auf der aktuellen Höhe. 3.5 Produktmerkmal Unterspannungsschutz Wenn die beiden Anzeigen auf der Rückseite der Drohne zu blinken beginnen, bedeutet dies, dass die Leistung der Drohne niedrig ist.

  • Seite 40: Fehlerbehebung

    4.0 Fehlerbehebung Problem Ursache Lösung Nachdem die Drohne 1. Binden Sie die Frequenz zwischen Drohne 1. Die Drohne und die Fernbedienung und die Fernbedienung sind nicht miteinander verbunden. und Fernbedienung richtig. Die eingeschaltet wurden, 2. Die Drohne tritt in den Kontrollleuchte leuchtet weiter, wenn eine kann die Drohne nicht Niederspannungsschutz ein...

  • Seite 41: Kontaktieren Sie Uns

    5.0 Kontaktieren Sie uns Bitte zögern Sie nicht, uns zu kontaktieren, wenn Sie weitere Unterstützung benötigen. warranty@symatoys.com.cn +1 718-312-0558(US) +44 (0)7723708421(UK) +4933545519201(DE) Für Online-Support scannen Sie bitte diesen Code mit Facebook Messenger 6.0 Produktzubehör Klinge Motor Batterie Fernbedienung USB-Ladekabel...

  • Seite 42: Explosionsansicht

    7.0 Explosionsansicht...
  • Seite 43 Bevölkerung festgelegt wurden (unkontrollierte Exposition). Dieses Gerät darf nicht zusammen mit anderen Antennen oder Sendern aufgestellt oder betrieben werden.“ Konformitätsauszeichnungsbeilagen: GuangDong SYMA Model Aircraft Industrial Co., Ltd. erklärt hiermit, dass das Funkgerätetyp Helikopter der Richtlinie 2014/53/EU entspricht Der vollständige Text der EUKonformitätserklärung...
  • Seite 44 2-jährige Garantie BEFRISTETE GARANTIE VON 2 Jährige UND KOSTENLOSE BEGRENZTE ERSATZTEILE FÜR 2 Jahre Symatoys.com.cn garantiert dem ursprünglichen Käufer, wenn Produkte neunzig 2 Jahr ab dem Datum des Versands an den Käufer Material- und Verarbeitungsfehlern haben, kann der Käufer einen kostenfreien Ersatz erhalten, entweder direkt von symatoys.com.cn oder von einem autorisierten Wiederverkäufer Standort.
  • Seite 45 BEGRENZTE ABHILFE: Die alleinige Haftung von Symatoys.com.cn und das alleinige Rechtsmittel des Käufers bei Verstößen gegen die vorstehende Garantie liegt in der Option von Symatoys.com.cn, das Produkt gegen ein neues Produkt oder ein generalüberholtes Produkt auszutauschen, und funktional dem Originalprodukt entspricht, oder eine Gutschrift oder Rückerstattung auf den Kaufpreis des Produkts auszustellen.

  • Seite 46: Haben Sie Ihre Bestellnummer Und / Oder Das Fahrzeug Upc Bereit

    KOSTENLOSER AUSTAUSCH VON TEILEN FÜR 2 Jahr: Symatoys.com.cn stellt alle Ersatzteile, die für registrierte Fahrzeuge benötigt werden, 2 Jährige ab Kaufdatum kostenlos zur Verfügung, mit Ausnahme von Batterien und Motoren, Leiterplatten und Fernbedienug. Es können Versandkosten anfallen. Beschränken Sie die Anforderung eines Teiletyps pro registriertem Fahrzeug (z.
  • Seite 47 CET PRODUCT SERVICE LTD. Osterholzallee 144 71636 Ludwigsburg Germany E-mail：info.cetservice@gmail.com Tel：+4971416432236 Hersteller: GUANGDONG SYMA MODEL AIRCRAFT INDUSTRIAL CO.,LTD Adresse: NO.2 WEST XINGYE ROAD LAIMEI INDUSTRIAL AREA CHENG HAI , Shantou, China Postleitzahl: 515800 +1 718-312-0558 (US) +44(0)7723708421 (UK) +49 335-4551-9201(DE) usa@symatoys.com(US)
  • Seite 52 REMOTE CONTROL DRONE Take-off/landing Flip stunts 6 Axis gyroscope Flashing LED 2.4 GHz frequency Hover function lights...
