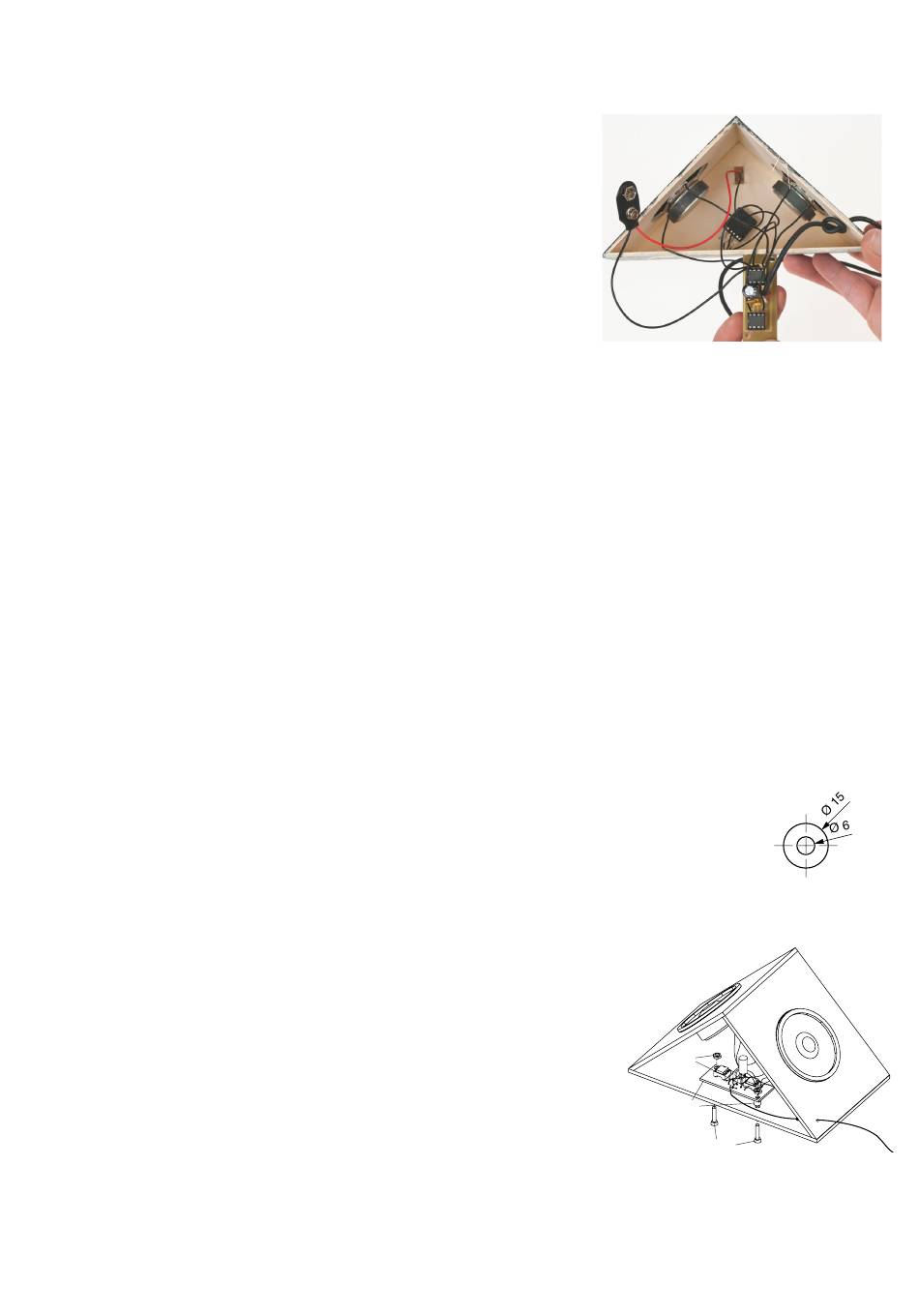

Die Eingangsleitung des 3,5 mm Klinkensteckers (15) vorsichtig abisolieren, dabei
nicht die Erdungslitze, die um die beiden farbigen Kabel gewickelt ist, verletzen.
Diese Erdungslitze ist unsere Minus-Inputleitung. Sie muss verdrillt und verzinnt
werden. Vor dem verzinnen prüfen, ob die Erdungslitze durch das Platinenloch
passt. Sollte dies nicht der Fall sein, wird nur die Hälfte der Litze verdrillt und verz-
innt und der Rest abgezwickt. Die farbigen Kabel werden an den Enden abisoliert,
verdrillt und auch verzinnt. Nun die Leitung durch die Bohrung am Seitenteil füh-
ren und nach ca. 100mm verknoten (Zugentlastung!).
Die beiden farbigen Kabel werden in je eines der Löcher „Input 1 +" und „Input 2 +"
der Platine gesteckt und verlötet.
Zum Schluß noch die Minus-Inputleitung in „Input - " einlöten.
Die nachfolgende Kontrolle ist ein wichtiger Schritt um Beschädigungen und Ärger zu vermeiden:
Alle Bahnen nochmals auf ungewollte Lötbrücken zu anderen Bahnen oder Bauteilen überprüfen.
Die Schaltung nochmals exakt mit dem Bestückungsplan, der Zeichnung der Unterseite und dem Schaltplan vergleichen.
Sitzen alle Bauteile dort wo sie hingehören, oder sind sie vertauscht ?
Erst wenn diese Arbeit durchgeführt ist dürfen die ICs (4) seitenrichtig in die IC-Fassungen (3) eingesetzt werden. Dabei ist
penibel darauf zu achten, dass alle Beine in der Fassung stecken.
Den Drehpoti ungefähr in Mittelstellung bringen (mittlere Lautstärke). MP3 Player einschalten und ebenfalls auf mittlere Laut-
stärke drehen. 3,5 mm Klinkenstecker anschließen.
Wird nun eine volle 9 V Blockbatterie am Batterieclip angeschlossen und der Schiebeschalter eingeschaltet, muss aus beiden
Lautsprechern Musik zu hören sein.
Ist dies nicht der Fall, die Batterie entfernen und die obige Kontrolle nochmals durchführen.
4. Endmontage:
Den Drehknopf (16) mit einem 6 mm Holzbohrer mittig durchbohren. Farbig gestalten und anschließend
mit Sekundenkleber auf die Achse des Drehpotentiometers kleben.
Die beiden Senkkopfschrauben (17) von unten durch das Bodenbrett stecken, die
Distanzröllchen (18) auffädeln und die Platine darauf mit den Muttern (19) fest-
schrauben.
Hinweis:
Bohrungen müssen so angesenkt sein, dass der Schraubenkopf nicht übersteht!
Farbige Gestaltung ist jedem freigestellt.
Viel Spaß mit dem Stereolautsprecher am MP3, Laptop, PC oder Handy.
