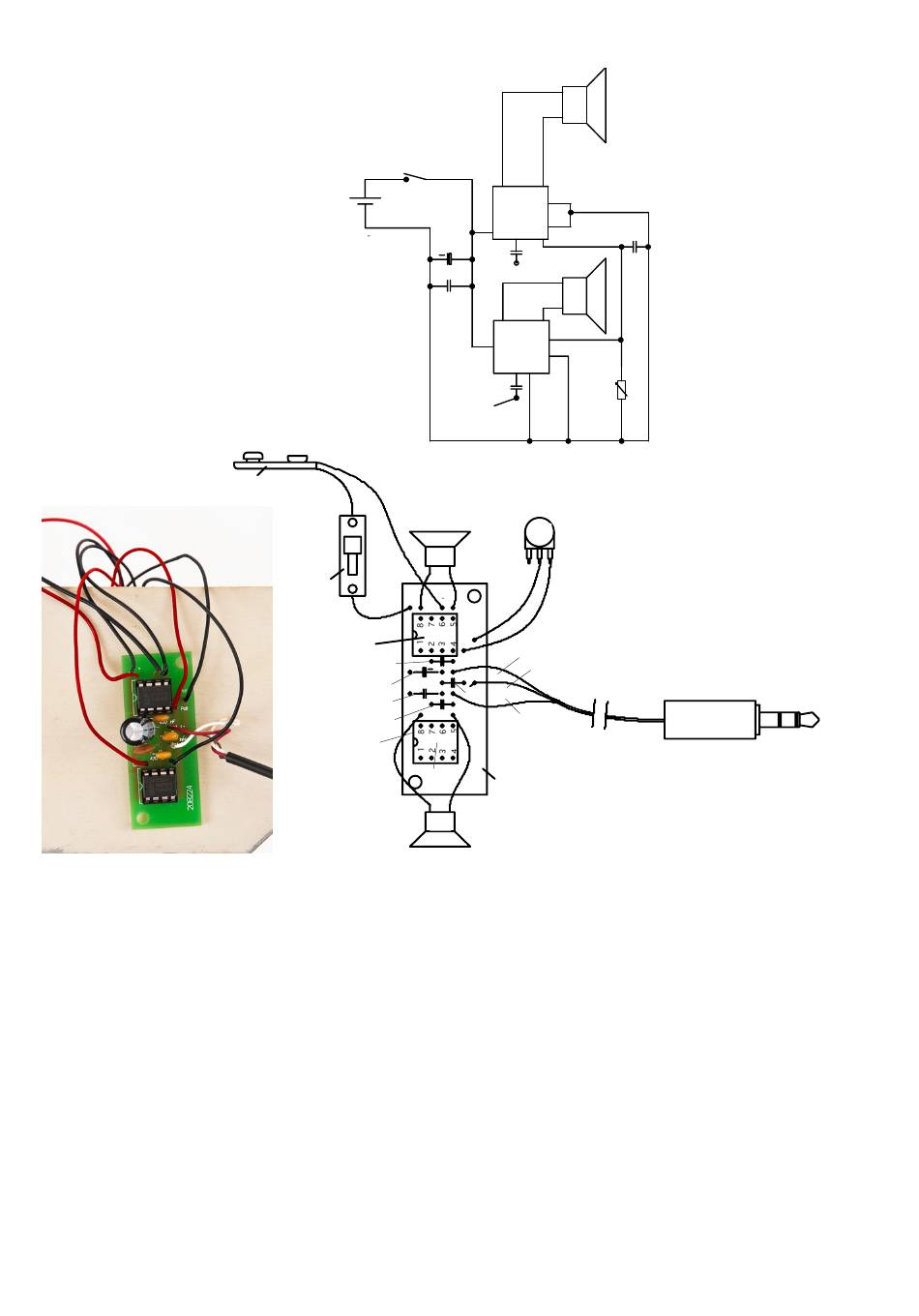

Schaltplan:
3. Bestückung und verlöten der Platine
Die Platine (2) hat zwei unterschiedliche Seiten die Oberseite, die nur gebohrt und beschriftet ist und die Unterseite, die mit
Leiterbahnen zum Verlöten versehen ist.
Die beiden IC Fassungen 3, wie in der Platinendraufsicht zu sehen, in die Oberseite der Platine stecken und die Beine von unten
mit den Platinenpunkten verlöten.
ACHTUNG: Die Fassungen haben eine kleine Einbuchtung an der Stirnseite. Dies dient dazu, dass der IC seitenrichtig einge-
steckt wird. Die Einbuchtung muss auf der Platine genauso ausgerichtet sein wie in der Draufsicht (Aufdruck)!
Die Verstärker IC´s werden erst nach dem Bestücken und Prüfen als Letztes in die Fassungen eingesetzt. So wird vermieden,
dass diese während der Lötarbeiten zu heiß oder beschädigt werden.
Die 470 nF Keramik-Kondensatoren (5/Code 474) von oben einstecken, von unten die Beine leicht umbiegen und verlöten.
Nun den Kondensator 100 nF (7/ Code 104) und den 1 uF Kondensator (8/Code 105) an der vorgesehenen Stelle auf der Platine
einlöten.
Beim Elektrolyt-Kondensator 220 uF (6) muss auf die Polarität geachtet werden. "-" ist am Elko markiert und muss in die ent-
sprechende Bohrung "-" gesteckt und verlötet werden!
Nochmals kontrollieren, ob der richtige Kondensator am richtigen Platz ist. Anschließend die überstehenden Beine mit einem
Seitenschneider abzwicken.
Die Kabel der Lautsprecher (11) an den abgebildeten Löchern der Platine anlöten. (siehe Abbildung oben!) Auf Polarität ach-
