matches21 Spacig Bedienungsanleitung Seite 3

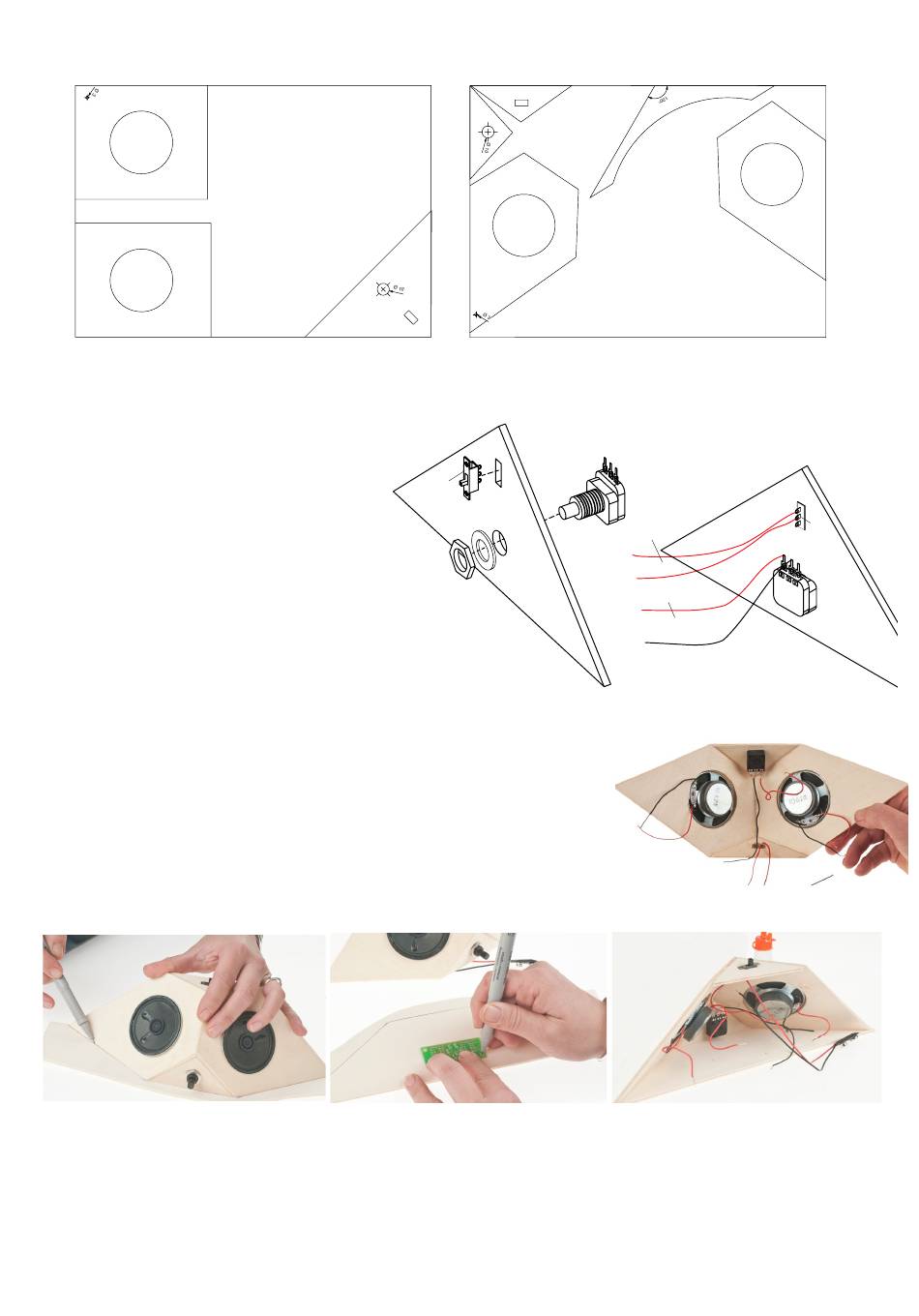

Schneideplan "Easy"
1b
1a
2. Einbau von Poti, Schalter und Lautsprecher
Die Achse des Drehpotis (12) mit einer Feinsäge
auf ca. 10 mm Länge kürzen.
Vor dem Anleimen der Bodenplatte das Drehpo-
tiometer (12) von hinten in die 10mm-Bohrung
der Frontplatte einstecken und von vorne mit der
beiliegenden Mutter befestigen. Den Mikroschie-
beschalter (14) von vorne in die vorgesehene Öff-
nung mit Alleskleber einkleben. Das rote Kabel des
Batterieclips (13) am rechten, oberen Anschluss
des Schalters (14) anlöten. Von der roten Schalt-
litze (10) 2 Zuschnitte, sowie von der schwarzen
Schaltlitze (9) 1 Zuschnitt mit ca. 120mm abtren-
nen und die Enden beidseitig abisolieren, verdril-
len und verzinnen. Ein ca. 120mm langes Stück
der roten Schaltlitze (10) am mittleren Schalteran-
schluss anlöten.
Das 2. rote Kabel am linken, äußeren Anschluss des Potentiometers (12) und das
schwarze Kabel am mittleren Poti-Anschluss anlöten. (siehe Abbildung; Version
beachten!)
Von den Schaltlitzen (9,10) jeweils 2 ca. 90mm lange Drahtstücke abtrennen und
beidseitig abisolieren, verdrillen und verzinnen. Jeweils ein rotes Kabel am Pluspol
jedes Lautsprechers (11) anlöten. Die beiden schwarzen Kabel an den Minuspolen
anlöten.
Die Lautsprecher wie abgebildet von außen, mittig in die vorgesehenen Öffnun-
gen kleben und hierbei darauf achten, dass die Anschlüsse (Lötpunkte) von hinten
erreichbar bleiben.
Das Gehäuse, je nach Version, auf das
übrige Sperrholz (Abbildung Version
"Spacig") auflegen und die Bodenplatte
anzeichnen
BAUANLEITUNG
1c
1c
14
Die Platine auf die Bodenplatte auflegen
und die Bohrlöcher anzeichnen. (Ober-
seite)
Die Bohrungen im Bodenbrett (1b-Easy)
durchbohren und von der Unterseite mit
einem Kegelsenker so ansenken, dass die
Senkschraubenköpfe bündig in das Brett
gesteckt werden können.
matches21 GmbH - matches21.de
Schneideplan "Spacig"
1d
1f
1b
Abbildung vereinfacht dargestellt!
12
Kabel vom Batterieclip
rot ca. 120mm
Anschließend das Bodenbrett aussä-
gen, Sägekanten säubern und anlei-
men (Senkungen auf der Unterseite).
Nach dem Trocknen die Kanten säu-
bern!
1a
14
12
3
