RADIKAL TECHNOLOGIES EFFEXX RT-1701 Bedienungsanleitung Seite 7

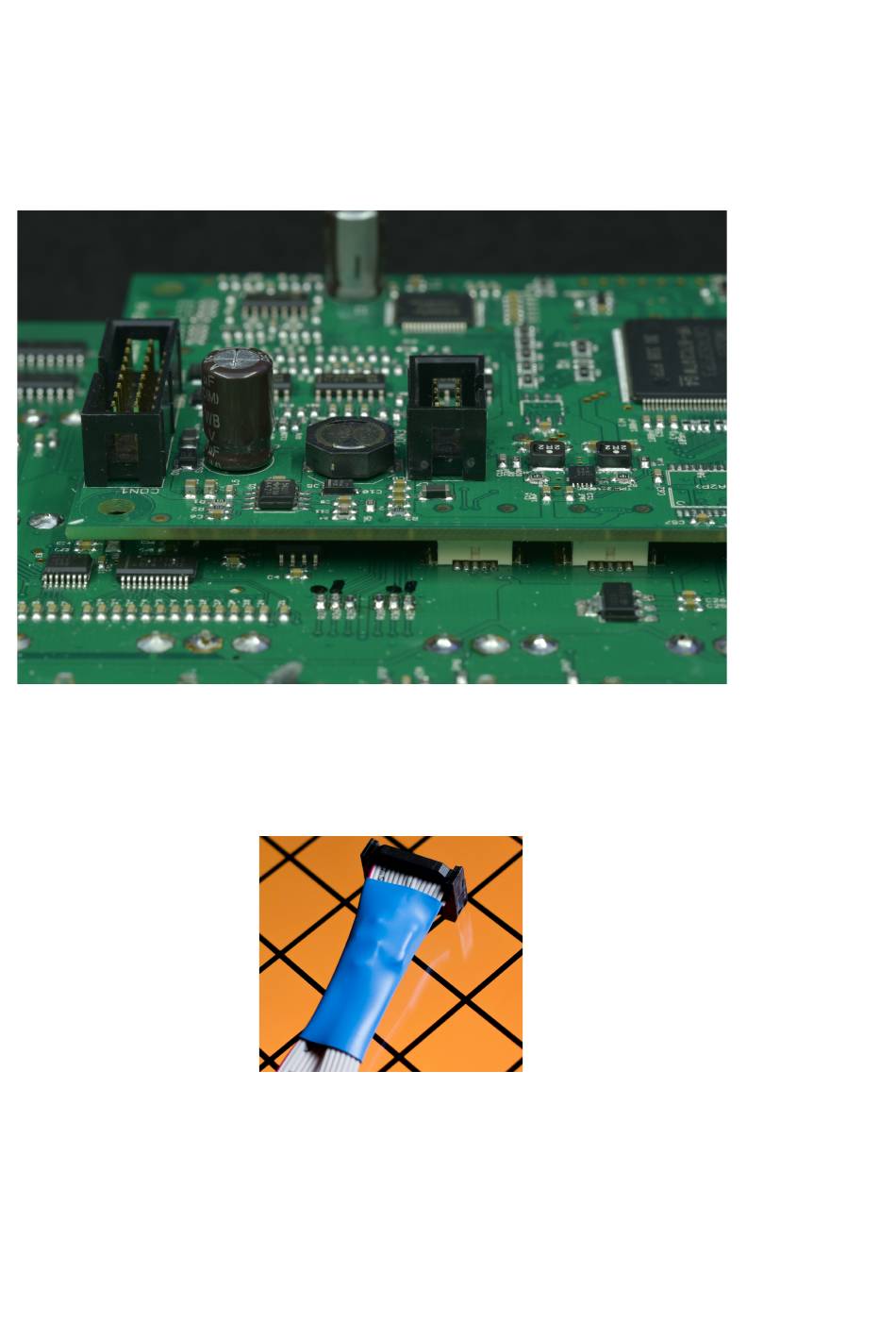

Das RT-1701 Modul besteht aus zwei Platinen, die aufeinander gesteckt werden
müssen. Die kleinere Platine ist das DSP Board, die größere trägt die
Bedienelemente und ist mit der Frontplatte verschraubt. Bevor Sie das Modul in
das Eurorack Gehäuse einbauen, müssen Sie das DSP-Board in die Rückseite
der Bedienplatine einstecken. Achten Sie darauf, dass alle Leiterplattenverbinder
gerade sitzen und einen festen Halt haben.
In der Verpackung finden Sie ein spezielles Flachbandkabel, dass mit einer
Entstör-Drossel ausgestattet ist. Die Entstör-Drossel befindet sich unter der
blauen Schrumpfschlauch Isolierung. Bitte verwenden Sie beim EFFEXX
ausschließlich dieses Kabel, um einen möglichst guten Störspannungsabstand
zu realisieren.
Nun nehmen Sie das Flachbandkabel und stecken die Seite mit der
Schrumpfschlauch-Isolierung in den 16 poligen Wannenstecker des DSP Boards.
Der 16 polige Wannenstecker ist leicht zu erkennen. Achten Sie darauf, dass
während des Einsteckens der Pfostenbuchse in den Wannenstecker das DSP
Board einseitigem Druck ausgesetzt wird und sich unter Umständen die
rückseitigen Platinen-Verbindungsstecker aushebeln können.
7 von 25
