1.) Allgemeines zum EFFEXX Multi-Effekt Modul

Der RT-1701 „EFFEXX" Multi-Effekt Prozessor ist ein DSP basiertes, Eurorack
kompatibles Effekt-Modul mit zwei Haupteffekten, einem Hall, einer
Eingangsstufe mit Overdrive und einem Stereo Filter/EQ. Natürlich müssen nicht
alle Effekte gleichzeitig klingen. Jede Sektion kann einzeln eingepegelt oder ganz
im Falle des EQs ausgeschaltet werden.
Bei den Algorithmen der beiden Haupteffekte gibt es die folgenden Auswahl-
Möglichkeiten: Vintage Delay, Tempo Delay, Chorus, Phaser, Flanger, Rotor
Kabinett, Pitch-Shifter und String Filter.
FX 1
1/2
3/8
1/3
1/4
3/16
1/6
1/8
- +
FEEDB EQ/ DEPTH RATE/
3/16
1/6
1/8
1/I2
1/I6
1/24
1/32
- +
FEEDBACK TIME
-
GAIN
INPUT GAIN
DRIVE
MEMORY
CONTROL
TAP

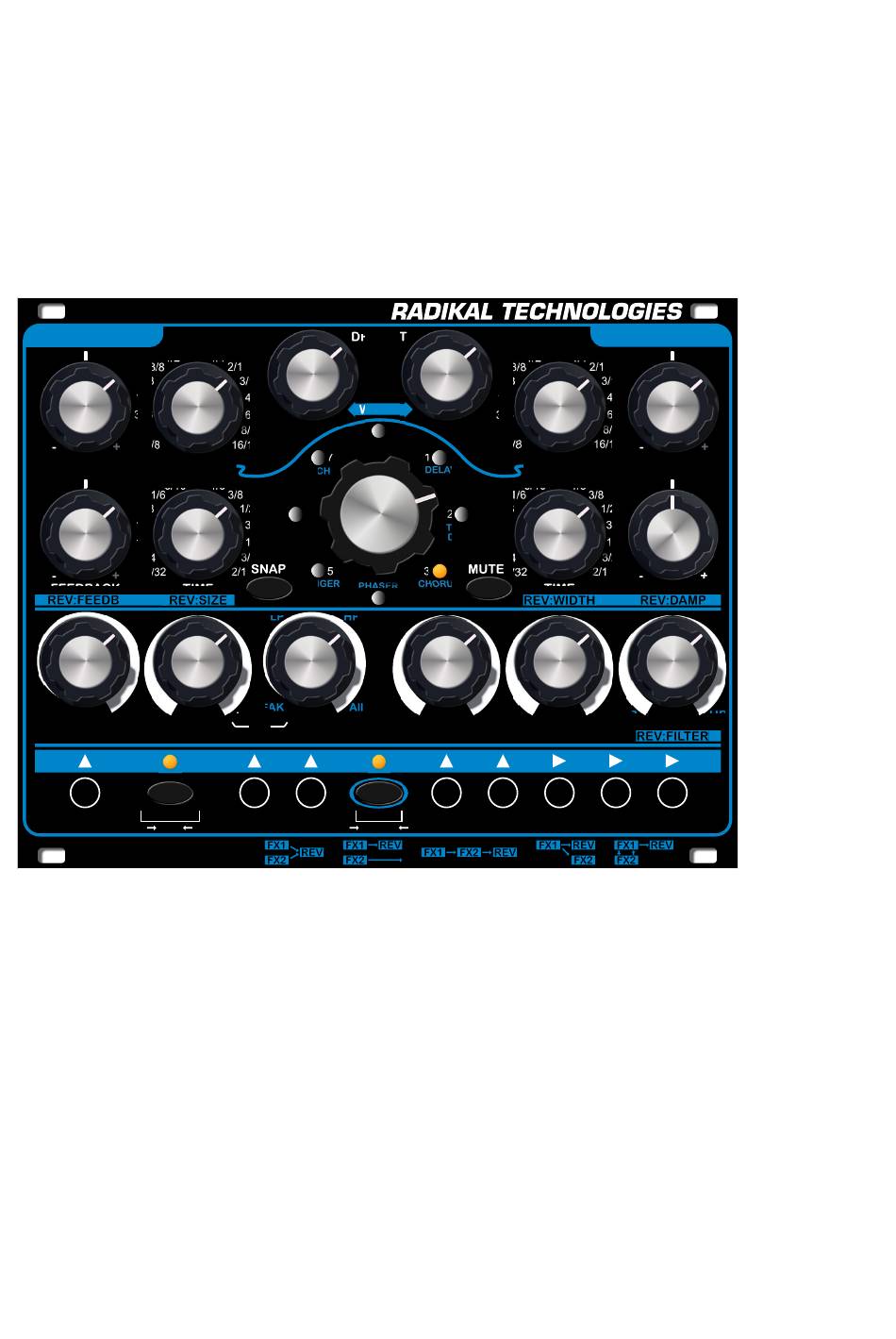

EFFEXX RT1701
Die Effekt-Parameter des RT-1701 lassen sich automatisieren. Dazu speichert
man mehrere Snapshots von Effekt-Einstellungen und überblendet später über
eine wählbare Anzahl dieser Snapshots mit einem internen LFO oder einer
externen Modulations-Quelle.
Parameter der Effekt-Sektionen lassen sich auch per Steuerspannung steuern.
Dazu dienen die Eingänge „CONTROL", SPEED" und „POS". Dazu später mehr
in den einzelnen Sektionen.
