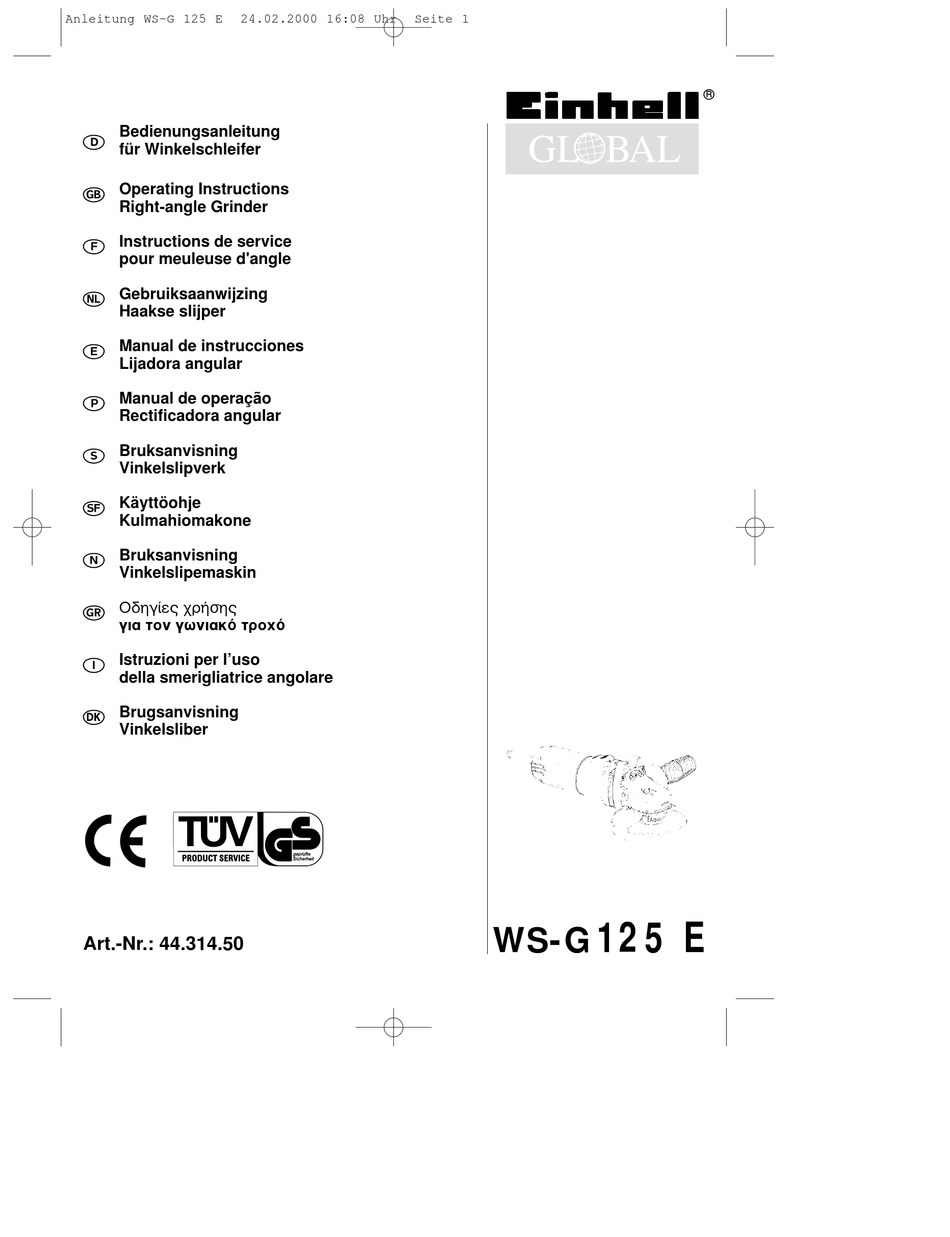

Anleitung WS-G 125 E
24.02.2000 16:08 Uhr
Seite 1
®
Bedienungsanleitung
für Winkelschleifer
Operating Instructions
Right-angle Grinder
Instructions de service
pour meuleuse d'angle
Gebruiksaanwijzing
Haakse slijper
Manual de instrucciones
Lijadora angular
Manual de operação
Rectificadora angular
Bruksanvisning
Vinkelslipverk
Käyttöohje
Kulmahiomakone
Bruksanvisning
Vinkelslipemaskin
O‰ËÁ›Â˜ ¯Ú‹Û˘
ÁÈ· ÙÔÓ ÁˆÓÈ·Îfi ÙÚÔxfi
Istruzioni per l'uso
della smerigliatrice angolare
Brugsanvisning
Vinkelsliber
125 E
WS-G
Art.-Nr.: 44.314.50
I.-Nr.: 015r.:
Werbung
Verwandte Anleitungen für Einhell Global 44.314.50
Inhaltszusammenfassung für Einhell Global 44.314.50
- Seite 1 Gebruiksaanwijzing Haakse slijper Manual de instrucciones Lijadora angular Manual de operação Rectificadora angular Bruksanvisning Vinkelslipverk Käyttöohje Kulmahiomakone Bruksanvisning Vinkelslipemaskin O‰ËÁ›Â˜ ¯Ú‹Û˘ ÁÈ· ÙÔÓ ÁˆÓÈ·Îfi ÙÚÔxfi Istruzioni per l’uso della smerigliatrice angolare Brugsanvisning Vinkelsliber 125 E WS-G Art.-Nr.: 44.314.50 I.-Nr.: 015r.:...
- Seite 2 Anleitung WS-G 125 E 24.02.2000 16:08 Uhr Seite 2 * Anordnung der Flansche siehe Seite 5 * Flange arrangement see page 8 * Disposition des brides voir page 11 * Placering af flangen zie blz. 14 *Posición de las bridas vésse página 17 * Para a disposição dos flanges veja pàg.
- Seite 3 Anleitung WS-G 125 E 24.02.2000 16:08 Uhr Seite 3 Achtung Brandgefahr! Achten Sie darauf, daß Allgemeine Sicherheitshinweise und beim Trennen und Schleifen von Materialien keine Unfallschutz brennbaren Materialien im erweiterten Bereich des Funkenflugs befinden. Ein unfallfreies und gefahrloses Arbeiten mit dem Werkzeug ist nur gewährleistet, wenn Sie die Verwenden Sie nur Orginal-Ersatzteile.
- Seite 4 Anleitung WS-G 125 E 24.02.2000 16:08 Uhr Seite 4 Betriebsanleitung für Winkelschleifer SCHLEIFSCHEIBEN Die Schleif- oder Trennscheibe darf nie größer als der vorgeschriebene Durchmesser sein. VERWENDUNG Kontrollieren Sie vor dem Einsatz der Schleif- oder Der Winkelschleifer ist zum Trenn- und Schrupp- Trennscheibe deren angegebene Drehzahl.
- Seite 5 Anleitung WS-G 125 E 24.02.2000 16:08 Uhr Seite 5 Anordnung der Flansche bei Verwendung von Schleifscheiben und Trennscheiben Anordnung der Flansche bei Verwendung einer gekröpften oder geraden Schleifscheibe Spannflansch Flanschmutter Anordnung der Flansche bei Verwendung einer gekröpften Trennscheibe Spannflansch Flanschmutter Anordnung der Flansche bei Verwendung einer geraden Trennscheibe Spannflansch Flanschmutter...
- Seite 6 Anleitung WS-G 125 E 24.02.2000 16:08 Uhr Seite 6 Caution! Risk of fire! Make sure there are no General safety and accident prevention combustible materials within the maximum radius regulations of flying sparks when you are cutting and grinding materials. To work safely with this machine and to prevent accidents it is imperative to read the following safety Use only original spare parts.
- Seite 7 Anleitung WS-G 125 E 24.02.2000 16:08 Uhr Seite 7 Operating instructions for GRINDING WHEELS Never use a grinding or cutting wheel bigger than the right-angle grinders specified diameter. Before using a grinding or cutting wheel, check its rated speed. The wheel´s rated speed must be The right-angle grinder is designed for parting-off higher than the idle speed of the right-angle grinder.
- Seite 8 Anleitung WS-G 125 E 24.02.2000 16:08 Uhr Seite 8 Flange arrangements when using grinding wheels and cutting wheels Flange arrangement when using a depressed-centre or straight grinding wheel Clamping flange Flange nut Flange arrangement when using a depressed-centre cutting wheel Clamping flange Flange nut Flange arrangement when using a straight cutting wheel...
- Seite 9 Anleitung WS-G 125 E 24.02.2000 16:08 Uhr Seite 9 Consignes générales de sécurité et de Il est interdit d’usiner des matériaux prévention des accidents contenant de l’amiante! Vous ne pourrez travailler sûrement et sans aucun Respectez la consigne de prévention d’accidents risque avec l’appareil que si vous lisez entièrement correspondante (en Allemagne: VBG 119) de les consignes de sécurité...
- Seite 10 Anleitung WS-G 125 E 24.02.2000 16:08 Uhr Seite 10 Mode d’emploi pour meuleuse d’angle MEULES Le diamètre de la meule ou de la meule Utilisation tronçonneuse ne doit jamais dépasser le diamètre La meuleuse d’angle est prévue pour les travaux de préconisé.
- Seite 11 Anleitung WS-G 125 E 24.02.2000 16:08 Uhr Seite 11 Disposition des brides en cas d’utilisation de meules et de meules tronçonneuses Disposition des brides en cas d’utilisation d’une meule contre-coudeé ou droite Bride de serrage Ecrou à bride Disposition des brides en cas d’utilisation d’une meule tronçonneuse contre-coudeé Bride de serrage Ecrou à...
- Seite 12 Anleitung WS-G 125 E 24.02.2000 16:08 Uhr Seite 12 Algemene veiligheidsaanwijzingen en Asbest-houdende materialen mogen ongevallenpreventie niet bewerkt worden. De overeenkomstige voorschriften ter voorkoming Het werken zonder gevaar en ongevallen met het van ongevallen (VBG 119) van de ongevallen- gereedschap is slechts gewaarborgd als U de verzekering in acht nemen.
- Seite 13 Anleitung WS-G 125 E 24.02.2000 16:08 Uhr Seite 13 Handleiding voor haakse slijper SLIJPSCHIJVEN De slijp- of snijschijf mag nooit groter zijn dan de voorgeschreven diameter. Gebruik Controleer vóór het gebruik van de slijp- of snijschijf De haakse slijper is bedoeld voor het snij- en haar aangeduid toerental.
- Seite 14 Anleitung WS-G 125 E 24.02.2000 16:08 Uhr Seite 14 Plaatsing van de flensen bij gebruik van slijpschijfen en snijschijven Plaatsing van de flensen bij gebruik van een gebogen of rechte slijpschijf Spanflens Flensmoer Plaatsing van de flensen bij gebruik van een gebogen snijschijf Spanflens Flensmoer Plaatsing van de flensen bij gebruik van een rechte snijschijf...
- Seite 15 Anleitung WS-G 125 E 24.02.2000 16:08 Uhr Seite 15 Observaciones generales de seguridad No trabaje con materiales que y para la prevención de accidentes: contengan amianto Obsérvense las disposiciones pertinentes de la A fin de asegurar una manipulación segura y sin asociación para la prevención de accidentes accidentes rogamos se sirva a leer con atención este (VBG 119).
- Seite 16 Anleitung WS-G 125 E 24.02.2000 16:08 Uhr Seite 16 Instrucciones de servicio de la lijadora sustituidos inmediatamente. angular DISCOS DE LIJADO Los discos de lijado o de corte no deberán superar el USO ADECUADO diámetro previsto. Antes de usar los discos La amoladora angular está...
- Seite 17 Anleitung WS-G 125 E 24.02.2000 16:09 Uhr Seite 17 Disposición de las bridas en el uso de discos de lijado o de corte Disposición de las bridas si se emplea un disco de lijado acodado o recto Brida de tensado Tuerca bridada Disposición de las bridas si se emplea un disco de corte acodado.
- Seite 18 Anleitung WS-G 125 E 24.02.2000 16:09 Uhr Seite 18 Atenção: Perigo de incêndio! Ao cortar e Instruções gerais de segurança e de rectificar materiais, observe que as faíscas não protecção contra acidentes devem alcançar materiais inflamáveis. Para assegurar um trabalho sem acidentes e sem Use somente peças sobressalentes originais.
- Seite 19 Anleitung WS-G 125 E 24.02.2000 16:09 Uhr Seite 19 Instruções de serviço para a REBOLOS O rebolo nunca deve ser maior que o diâmetro rectificadora angular prescrito. Antes de usar o rebolo, controle o número de EMPREGO rotações indicado. O número de rotações do rebolo A rectificadora angular destina-se à...
- Seite 20 Anleitung WS-G 125 E 24.02.2000 16:09 Uhr Seite 20 Disposição dos flanges ao usar-se rebolos e rebolos separadores Disposição dos flanges ao usar-se um rebolo separador rebaixado ou recto Flange de aperto Porca do flange Disposição dos flanges ao usar-se um rebolo separador rebaixado Flange de aperto Porca do flange Disposição dos flanges ao usar-se um rebolo separador recto...
- Seite 21 Anleitung WS-G 125 E 24.02.2000 16:09 Uhr Seite 21 Allmänna säkerhetsanvisningar och Observera brandfaran! Se noga till att inga brandfarliga material finns i närheten vid olycksfallskydd avskiljning och slipning av material, då det bildas gnistor. Ett riskfritt arbete med verktyget kan bara garanteras om ni läser säkerhetsanvisningarna och Använd endast originalreservdelar.
- Seite 22 Anleitung WS-G 125 E 24.02.2000 16:09 Uhr Seite 22 Bruksanvisning til vinkelslipmaskin avkiljningsskivans varvtal måste vara högre än varvtalet då vinkelslipmaskinen går på tomgång. ANVÄNDNING Använd endast slip- och avskiljningsskivor som är Vinkelslipverket är lämpat för delnings- och tillåtna för ett maximalt varvtal på 11.000 min och för grovslipning av metall och sten i kombination med en omfångshastighet på...
- Seite 23 Anleitung WS-G 125 E 24.02.2000 16:09 Uhr Seite 23 Flänsernas ordning vid användning av slipskivor och avskiljningsskivor Arrangemang av flänsen vid användning av en krökt eller rak slipskiva Spännfläns Slipskiva Arrangemang av flänsen vid användning av en krökt avskiljnngsskivor Spännfläns Flänsmutter Arrangemang av flänsen vid användning av en rak avskiljnngsskiva Spännfläns...
- Seite 24 Anleitung WS-G 125 E 24.02.2000 16:09 Uhr Seite 24 Huomio! Tulipalon vaara! Varmistakaa, että Yleiset turvallisuusohjeet ja katkaisun tai hionnan yhteydessä ei ole syttyviä tapaturmantorjunta materiaaleja alueella, jonne kipinät voivat kantaa. Onnettomuuksilta vältytään ja vaaratta voidaan Käyttäkää ainoastaan alkuperäisvaraosia. työskennellä vain silloin, kun turvallisuus- ja käyttöohjeet luetaan kokonaan ja ohjeita Korjaukset saa suorittaa vain sähkömies.
- Seite 25 Anleitung WS-G 125 E 24.02.2000 16:09 Uhr Seite 25 Kulmahiomakoneen käyttöohjeet HIOMALAIKAT Hioma- tai katkaisulaikka ei saa koskaan olla ohjeenmukaista halkaisijaa suuurempi. Tarkastakaa KÄYTTÖ laikan käyntinopeus ennen laikan kiinnitystä. Laikan Kulmahiomakone soveltuu metallin ja kiven katkaisu- käyntinopeuden tulee olla suurempi kuin ja karkeishiontaan käyttäen vastaavia katkaisu- tai kulmahiomakoneen joutokäyntinopeus.
- Seite 26 Anleitung WS-G 125 E 24.02.2000 16:09 Uhr Seite 26 Laippojen sijoitus käytettäessä hiomalaikkoja ja katkaisulaikkoja Laippojen sijoitus käytettäessä syvennyksellä varustettua tai suoraa hiomalaikkaa Kiinnityslaippa Laippamutteri Laippojen sijoitus käytettäessä syvennyksellä varustettua katkaisulaikkaa Kiinnityslaippa Laippamutteri Laippojen sijoitus käytettäessä suoraa katkaisulaikkaa Kiinnityslaippa Laippamutteri...
- Seite 27 Anleitung WS-G 125 E 24.02.2000 16:09 Uhr Seite 27 Generelle sikkerhetshenvisninger og OBS! Brannfare! Vennligst observér at det ikke finnes brannfarlige materialer i gnistbanens ulykkesbeskyttelse utvidete område når dele- og slipearbeider foregår. Arbeider med verktøyet kan kun foregå uten ulykker og farer når sikkerhetshenvisningene og Det må...
- Seite 28 Anleitung WS-G 125 E 24.02.2000 16:09 Uhr Seite 28 SLIPESKIVER Bruksveiledning for vinkelslipere Slipe- eller deleskiven må aldri være større enn den foreskrevne diametern. Før slipe- eller deleskiven tas Bruk i bruk. kontrolleres deres oppgitte omdreiningstall. Vinkelsliperen kan brukes til deling- og grovsliping av Slipe- eller deleskivens omdreiningstall må...
- Seite 29 Anleitung WS-G 125 E 24.02.2000 16:09 Uhr Seite 29 Flensenes anordning ved bruk av slipeskiver og deleskiver Flensenes anordning ved bruk av en bøyet eller rett slipeskive Spennflens Flensmutter Flensenes anordning ved bruk av en bøyet deleskive Spennflens Flensmutter Flensenes anordning ved bruk av en rett deleskive Spennflens Flensmutter...
- Seite 30 Anleitung WS-G 125 E 24.02.2000 16:09 Uhr Seite 30 °ÂÓÈΤ˜ √‰ËÁ›Â˜ ∞ÛÊ·Ï›·˜ Î·È ∞·ÁÔÚ‡ÂÙ·È Ë ÂÂÍÂÚÁ·Û›· ˘ÏÈÎÒÓ ÚÔÛÙ·Û›·˜ ·fi ·Ù˘¯‹Ì·Ù· Ô˘ ÂÚȤ¯Ô˘Ó ·Ì›·ÓÙÔ ¶ÚÔÛ¤¯ÂÙ ÙËÓ ·Ó¿ÏÔÁË ÚԉȷÁÚ·Ê‹ °È· Ó· ¤¯ÂÙ οÔÈ· ÂÁÁ‡ËÛË fiÙÈ Ë ÂÚÁ·Û›· Û·˜ Ì ·ÔÊ˘Á‹˜ ·Ù˘¯ËÌ¿ÙˆÓ (VBG 119) Ù˘ ÙËÓ...
- Seite 31 Anleitung WS-G 125 E 24.02.2000 16:09 Uhr Seite 31 √‰ËÁ›Â˜ ¯ÂÈÚÈÛÌÔ‡ ÙÚÔ¯Ô‡ ¢∂§∆∞ ÎÚ·‰·ÛÌfi. ¢π™∫√π Ã∏™∏ √È ‰È¿ÌÂÙÚÔ˜ ‰›ÛÎˆÓ ‰ÂÓ Ú¤ÂÈ Ó· ÍÂÂÚÓ¿ÂÈ ÙȘ √ ÁˆÓÈ·Îfi˜ ÙÚÔ¯fi˜ ÚÔÔÚ›˙ÂÙ·È ÁÈ· ÙËÓ Ï›·ÓÛË ÚԉȷÁڷʤ˜. ∂ϤÁ¯ÂÙ ÚÈÓ ÙËÓ ¯Ú‹ÛË ÙˆÓ ÌÂÂÙ¿ÏÏˆÓ Î·È Ï›ıˆÓ ¯ÚËÛÈÌÔÔÈÒÓÙ·˜ ÙÔ˘˜ ‰›ÛΈÓ...
- Seite 32 Anleitung WS-G 125 E 24.02.2000 16:09 Uhr Seite 32 ¢È¿Ù·ÍË Ù˘ ÊÏ¿ÓÙ˙·˜ ηٿ ÙËÓ ¯Ú‹ÛË ‰›ÛÎˆÓ ÁÈ· ÙÚfi¯ÈÛÌ· Î·È ÚÈfiÓÈÛÌ· ¢È¿Ù·ÍË Ù˘ ÊÏ¿ÓÙ˙·˜ ηٿ ÙËÓ ¯Ú‹ÛË ›ÛÈÔ˘ ‹ ÁˆÓÈ·Ṳ̂ÓÔ˘ ÙÚÔ¯Ô‡ ºÏ¿ÓÙ˙· Ù·Ó‡Ûˆ˜ ¶ÂÚÈÎfi¯ÏÈÔ ÊÏ¿ÓÙ˙·˜ ¢È¿Ù·ÍË Ù˘ ÊÏ¿ÓÙ˙·˜ ηٿ ÙËÓ ¯Ú‹ÛË ÁˆÓÈ·Ṳ̂ÓÔ˘ ÚÈÔÓÈÔ‡ ºÏ¿ÓÙ˙·...
- Seite 33 Anleitung WS-G 125 E 24.02.2000 16:09 Uhr Seite 33 Avvertenze generali di sicurezza e di Attenzione: pericolo d´incendio! Durante le operazioni di troncatura e smerigliatura prevenzione degli infortuni accertarsi che non ci siano materiali infiammabili che possano venir raggiunti dalle scintille. Si assicura un funzionamento dell´apparecchio sicuro e senza infortuni solo se le avvertenze di Impiegare solo ricambi originali.
- Seite 34 Anleitung WS-G 125 E 24.02.2000 16:09 Uhr Seite 34 Istruzioni per il funzionamento della MOLE DI SMERIGLIATURA La mola di smerigliatura o di troncatura non deve smerigliatrice angolare superare il diametro prescritto. Prima di usare la IMPIEGO mola controllarne il numero giri indicato. Il numero di La smerigliatrice angolare è...
- Seite 35 Anleitung WS-G 125 E 24.02.2000 16:09 Uhr Seite 35 Posizione della flangia se si impiegano mole per smerigliatura e troncatura Posizione della flangia se si impiega una mola per smerigliatura piegata a gomito o diritta flangia di serraggio dado flangiato Posizione della flangia se si impiega una mola per troncatura piegata a gomito flangia di serraggio dado flangiato...
- Seite 36 Anleitung WS-G 125 E 24.02.2000 16:09 Uhr Seite 36 Brug kun originale dele. Generelle sikkerhedshenvisninger og forebyggelse af ulykker Reparationer må kun udføres af dertil kvalificeret personale. Uheldsfrit og ufarligt arbejde med værktøjet kan kun opnåes, hvis sikkerhedshenvisningerne og Lydniveauet på arbejdspladsen kan overskride betjeningsvejledningen læses fuldstændig, og 85 dB (A).
- Seite 37 Anleitung WS-G 125 E 24.02.2000 16:09 Uhr Seite 37 Betjeningsvejledning til vinkelsliber SLIBESKIVER Slibe- eller skæreskiven må aldrig være større end den angivne diameter. Før slibe- eller skæreskiven Anvendelse anvendes, skal dens angive omdrejningstal Vinkelsliberen beregnet til overskæring og kontrolleres. Slibe- eller skæreskivens om- skrubslibning af metal og sten under anvendelse af drejningstal skal være højere end vinkelsliberens en skæreskive eller en skrubskive.
- Seite 38 Anleitung WS-G 125 E 24.02.2000 16:10 Uhr Seite 38 Placering af flangen ved brug af slibeskiver og skæreskiver Placering af flangen ved brug af forkrøppet eller lige slibeskive Spændeflange Flangemøtrik Placering af flangen ved brug af forkrøppet slibeskive Spændeflange Flangemøtrik Placering af flangen ved brug af lige slibeskive Spændeflange Flangemøtrik...
- Seite 39 Anleitung WS-G 125 E 24.02.2000 16:10 Uhr Seite 39 Ersatzteilzeichnung WS-G 125 E Art.-Nr.: 44.314.50, I.-Nr.: 91018...
- Seite 40 Anleitung WS-G 125 E 24.02.2000 16:10 Uhr Seite 40 Ersatzteilliste WS-G 125 E Art.-Nr.: 44.314.50, I.-Nr.: 91018 Pos. Bezeichnung Ersatzteilnr. Flanschmutter 44.307.40.01 Flansch 44.307.40.02 Schraube M5x10 44.307.40.03 Scheibe 5,3 52.036.10 Blechschraube 4,2x9,5 44.302.00.44 Fixierteil 44.307.40.04 Schutzhaube 44.314.50.03 Spindel 44.307.40.06 Schraube M4x14 44.302.60.10...
- Seite 41 Anleitung WS-G 125 E 24.02.2000 16:10 Uhr Seite 41 Ersatzteilliste WS-G 125 E Art.-Nr.: 44.314.50, I.-Nr.: 91018 Pos. Bezeichnung Ersatzteilnr. Regelelektronik 44.307.50.10 Dämpfer 44.307.50.07 Motorgehäuse 44.307.50.02 Bürstenhalter 44.307.50.09 Spule 44.307.40.30 Schraube 2.2x6.5 44.307.40.31 Zugentlastungsschelle 44.307.40.32 Blechschraube 4,2x9,5 44.302.00.44 Andruckfeder 44.307.40.33 Knickschutztülle...
