Kurzbedienungsanleitung
Übersicht

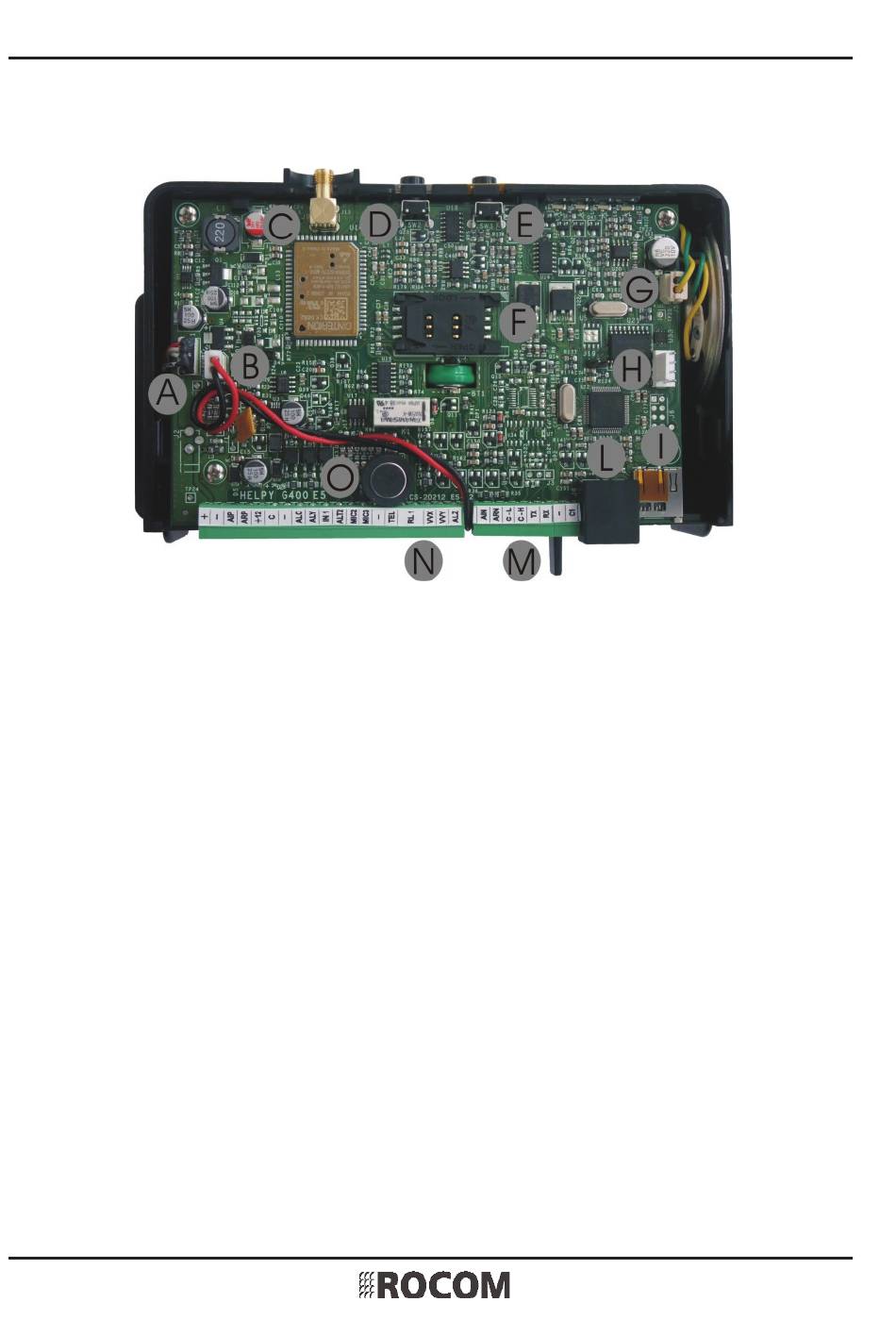

Helpy GSM Ansicht offen
A
Stecker für interne Stromversorgung
B
Stecker für integrierter Notstromakku
C
SMA Stecker für Antenne
D
Resettaste
E
Notruftaste
F
SIM Kartenhalter
G
Stecker für internen Lausprecher
H
Serielle Schnittstelle für Anschluß an PC
I
Mikro DS Kartenhalter (z.Zt. ohne Funktion)
L
RJ11 Stecker für Maschinenraumtelefon
M
Abdeckung für Akkueinschub
N
Anschlußklemme
O
Integriertes Mikrofon
Installationsort
Der Installationsort des Gerätes muss:
- sich in einem trockenen Raum befi nden;
- frei von Staub, Hitze und direkter Sonneneinstrahlung sein;
- frei von Flüssigkeiten oder chemisch aggressiven Substanzen sein.
Vor der Installation beachten Sie bitte folgende Hinweise:
- Das Gerät darf nur mit der auf dem Typenschild angegebener Spannung versorgt
werden.
- Falls Flüssigkeit in das Gerät gelangen sollte, entfernen Sie sofort den Stecker aus
Seite 4
Helpy GSM
Ausgabe 3.01
