IFM Electronic VS3000 Betriebsanleitung
Auswerteelektronik für strömungssensoren
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für IFM Electronic VS3000
Inhaltszusammenfassung für IFM Electronic VS3000

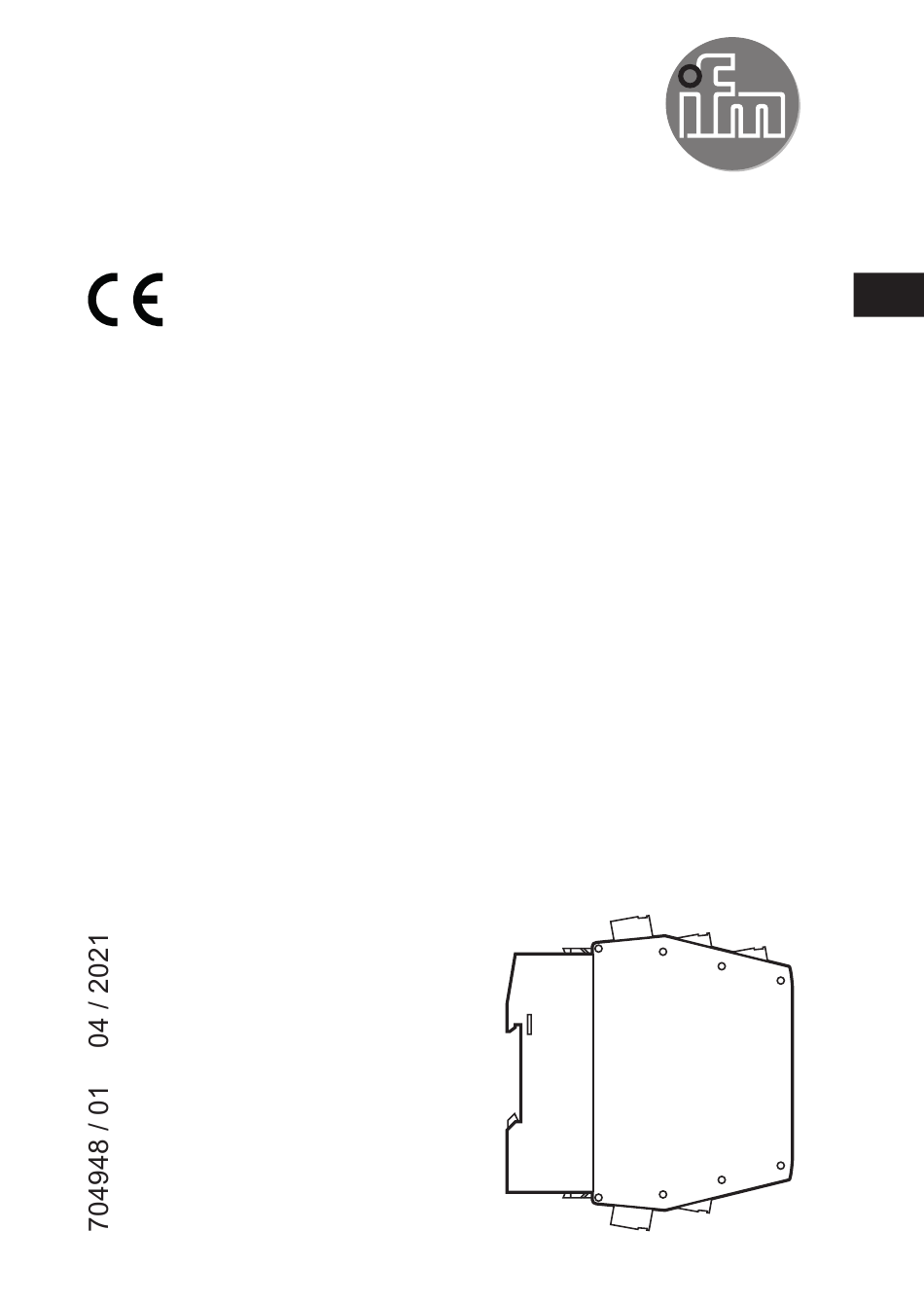

- Seite 1 Betriebsanleitung Auswerteelektronik für Strömungssensoren VS3000 SN0151 SN0152 SR0153...
-
Seite 2: Inhaltsverzeichnis
9 Technische Daten und Maßzeichnung ..............9 1 Vorbemerkung Die Bedienungsanleitung gilt für alle Geräte des Typs VS3000 im Tragschienen- gehäuse. Die einzelnen Geräte unterscheiden sich nur in der Art der Versor- gungsspannung. Sie ist auf dem Typenschild des Geräts angegeben. Es stehen 2 Versionen zur Verfügung: 24 VDC und 85 bis 265 VAC. -
Seite 3: Sicherheitshinweise
2 Sicherheitshinweise • Befolgen Sie die Angaben der Bedienungsanleitung. Nichtbeachten der Hinwei- se, Verwendung außerhalb der nachstehend genannten bestimmungsgemäßen Verwendung, falsche Installation oder Handhabung können Beeinträchtigungen der Sicherheit von Menschen und Anlagen zur Folge haben. • Das Gerät darf nur von einer Elektrofachkraft eingebaut, angeschlossen und in Betrieb gesetzt werden, da bei der Installation berührungsgefährliche Span- nungen auftreten können. -
Seite 4: Bestimmungsgemäße Verwendung
3 Bestimmungsgemäße Verwendung Die Auswerteelektronik VS3000 ist konzipiert für den Anschluss von Strömungs- sensoren des Typs SFxxxx. Sie wertet die Signale der Sensoren aus und meldet, ob ein voreingestellter Strömungswert erreicht ist: • Strömung oberhalb des voreingestellten Werts / Ausgangsrelais ist angezogen. -
Seite 5: Montage Der Sensoren
4.1 Montage der Sensoren Befolgen Sie die Hinweise der Montageanleitung, die dem Sensor beiliegt. 5 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden. Die nationalen und internationalen Vorschriften zur Errichtung elektrotech- nischer Anlagen sind zu befolgen. ► Vermeiden Sie den Kontakt mit berührungsgefährlichen Spannungen. ►... -
Seite 6: Klemmenbelegung
5.1 Klemmenbelegung: : L (AC) / L+ (DC) 1 2 3 4 : N (AC) / L- (DC) 5 6 7 8 9 10 11 12 LOW VOLTAGE WIRE BREAK- RELAY TEMP- RELAY SWITCH POINT- RELAY FLOW TEMP 17 18 19 20 21 22 23 24 1: Strömungsüberwachung 2: Leitungsüberwachung... -
Seite 7: Anschluss Der Sensoren
• Wird das Gerät AC versorgt, so genügt die für die Sensorversorgung intern erzeugte Kleinspannung den SELV-Kriterien. 5.3 Anschluss der Sensoren Halten Sie auch beim Anschluss der Sensoren die SELV-Kriterien ein, damit am Sensor keine berührungsgefährlichen Spannungen anliegen oder diese in das Gerät verschleppt werden! 5.4 Relaisausgänge Die Spannung zwischen den unterschiedlichen Ausgangsstromkreisen (Klemmen... -
Seite 8: Betrieb
2. Einstellen der Bereitschaftsverzögerungszeit t1: Auslieferungszustand: t1 = 10 s. Zum Festlegen anderer Zeiten: Externen Widerstand (R) zwischen den Klemmen 22 und 23 anschließen. t1 [s] 15 20 R [kΩ] 10 18 82 100 120 150 180 220 270 3. Betriebsspannung einschalten. Nach Ablauf der Bereitschaftsverzögerungszeit ist das Gerät betriebsbereit;... -
Seite 9: Funktionsdiagramm Strömungsüberwachung
7.1 Funktionsdiagramm Strömungsüberwachung A = Sollströmung; B = Schaltpunkt; C = Ausgangsrelais t1 = Bereitschaftsverzögerungszeit 8 Wartung, Instandsetzung, Entsorgung Bei sachgemäßem Betrieb sind keine Maßnahmen für Wartung und Instandhal- tung notwendig. Abhängig von der zu erwartenden Schalthäufigkeit und der zu schaltenden Last, ist eine regelmäßige Prüfung der Relais-Kontakte angeraten.
