Dual CC 8035 Serviceanleitung Seite 2

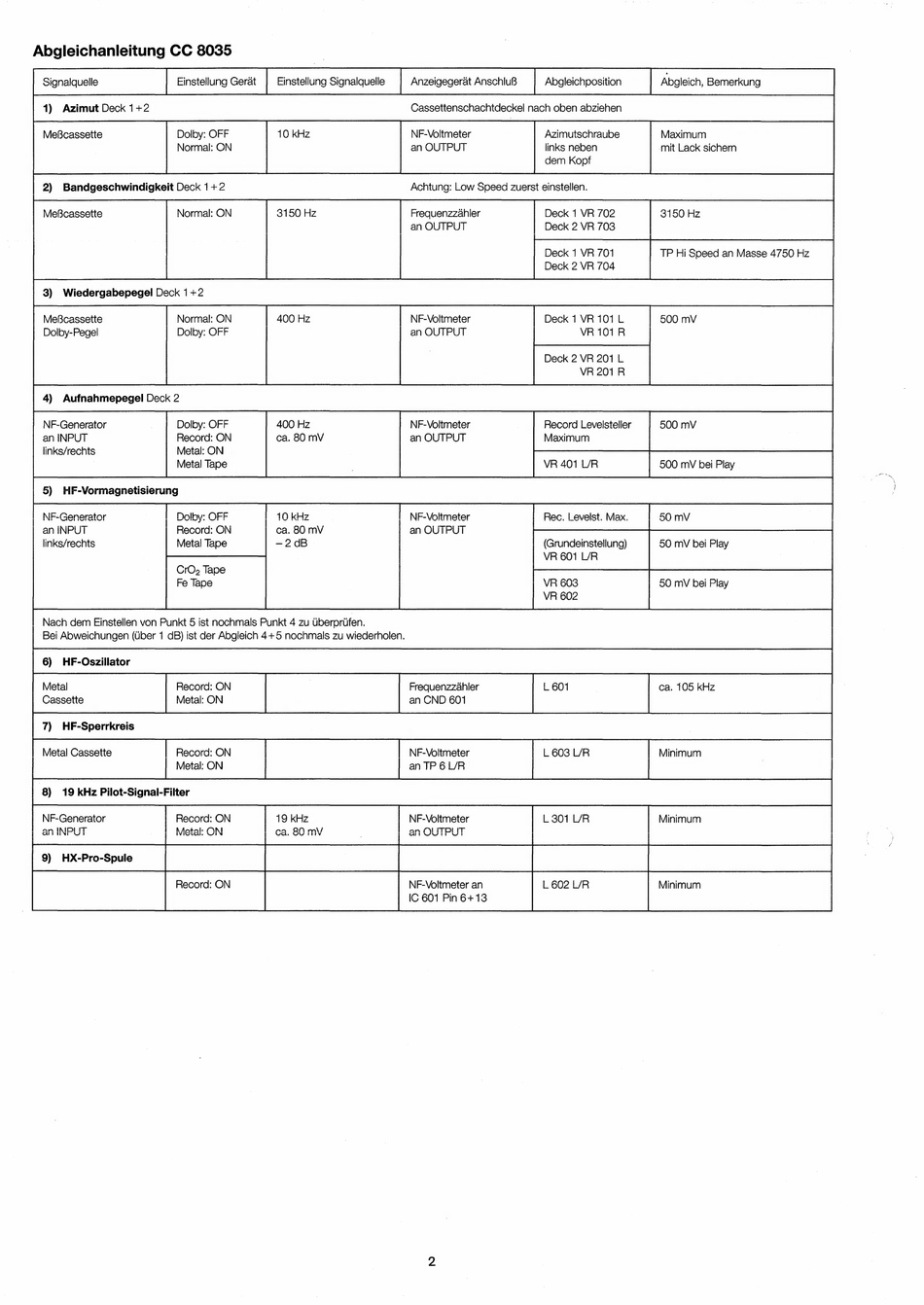

Abgleichanleitung CC 8035
Signalquelle Einstellung Gerat Einstellung Signalquelle Anzeigegerat Anschlu8 Abgleichposition Abgleich, Bemerkung
1) Azimut Deck 1+2 Cassettenschachtdeckel nach oben abziehen
MeBcassette 10 kHz Maximum
mit Lack sichern
Azimutschraube
links neben
dem Kopf
NF-Voltmeter
an OUTPUT
Dolby: OFF
Normal: ON
2) Bandgeschwindigkeit Deck 1 +2 Achtung: Low Speed zuerst einstellen.
MeBcassette Normal: ON 3150 Hz Frequenzzahler Deck 1 VR 702 3150 Hz
an OUTPUT Deck 2 VR 703
Deck 1 VR 701 TP Hi Speed an Masse 4750 Hz
Deck 2 VR 704
3) Wiedergabepegel Deck 1+2
MeBcassette Normal: ON 400 Hz NF-Voltmeter Deck 1 VR 101 L 500 mV
Dolby-Pegel Dolby: OFF an OUTPUT VR 101R
Deck 2 VR 201 L
VR 201 R
4) Aufnahmepegel Deck 2
NF-Generator . Dolby: OFF 400 Hz NF-Voltmeter Record Levelsteller 500 mV
an INPUT Record: ON ca. 80 mV an OUTPUT Maximum
links/rechts Metal: ON
5) HF-Vormagnetisierung
NF-Generator Dolhv: OFF NF-Voltmeter Rec. Levelst. Max. 50 m\
NINE INE RA | — wine ye ee | se eNO ee RF EEE ota? wate |
| an INPUT Record: ON ca. 80 mV | an OUTPUT
links/rechts Metal Tape —2dB (Grundeinstellung) 50 mV bei Play
VR 601 L/R
CrOz Tape |
Fe Tape VR 603 50 mV bei Play
VR 602
Nach dem Einstellen von Punkt 5 ist nochmals Punkt 4 zu Uberprtfen.
Bei Abweichungen (Uber 1 dB) ist der Apgleich 4+5 nochmals zu wiederholen.
6) HF-Oszillator
7) HF-Sperrkreis
Metal Cassette Record: ON NF-Voltmeter L 603 L/R Minimum
Metal: ON an TP6L/R
8) 19 kHz Pilot-Signal-Filter
NF-Generator : NF-Voltmeter L301 L/R Minimum
an INDI IT ' an Ol ITPU IT
j au . . . aiwuii
9) HX-Pro-Spule | HX-Pro-Spule
Record: ON NF-Voltmeter an L 602 L/R Minimum
IC 601 Pin6+13
