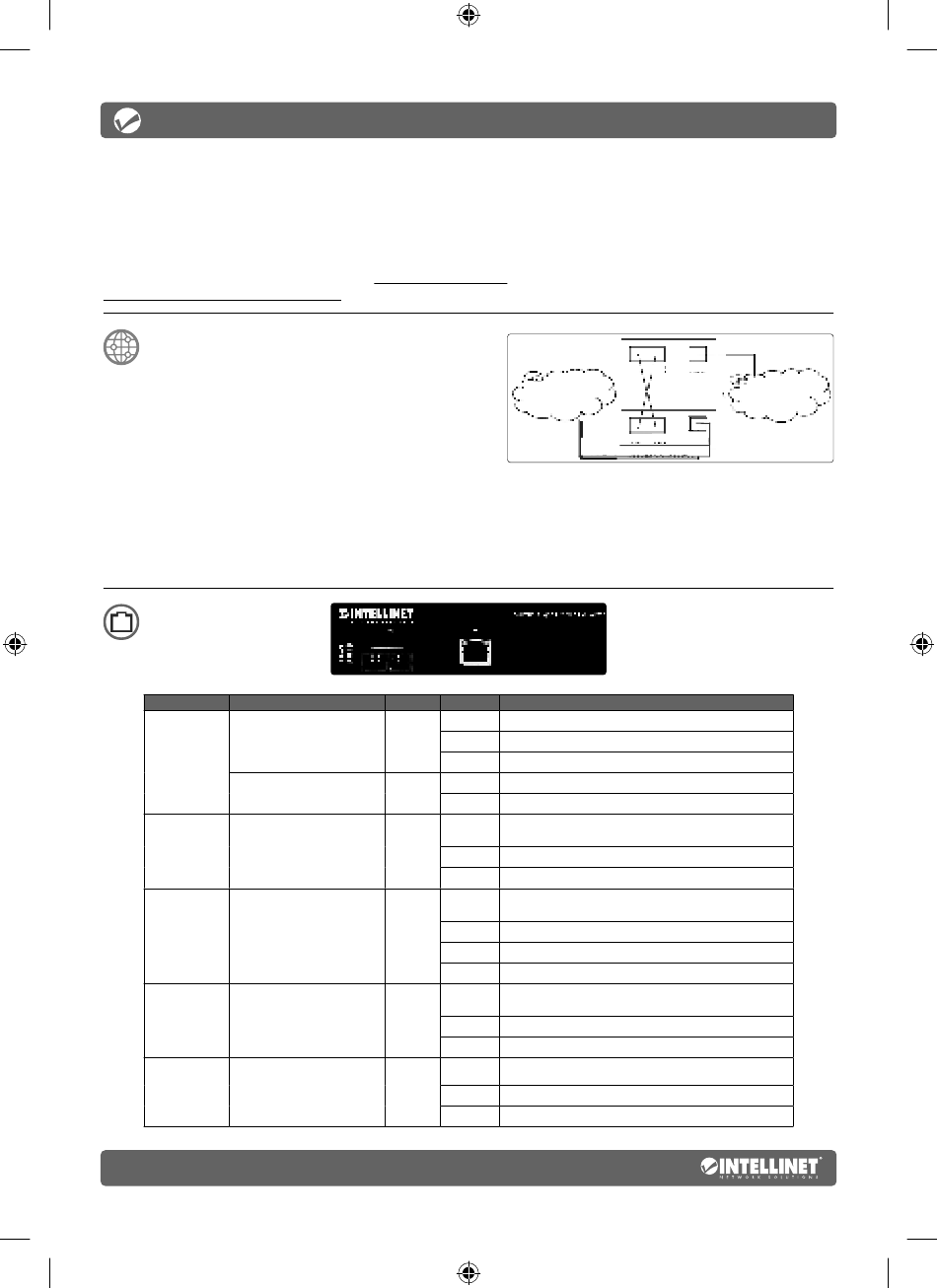

Instrukcje
Funkcje
• Jeden port 10/100/1000 RJ45 z obsługą połączenia na dystansie do 100m
• Jeden port światłowodowy SC 1000Base-LX jednomodowy obsługujący maksymalną odległość 20 km
• Odporna na trudne warunki przemysłowe metalowa obudowa o stopniu ochrony IP40
• Możliwość instalacji na szynie DIN
• Dwa redundantne wejścia DC (12 - 58 V)
Specyfikacja techniczna dostępna jest na stronie intellinet-network.com. Zarejestruj produkt na
register.intellinet-network.com/r/508346 lub zeskanuj znajdujący się na pokrywie kod QR.
Konfigurację
Skrętka – RJ45
Za pomocą kabla Ethernet połącz port UTP media konwertera
z portem RJ45 urządzenia sieciowego, np. przełącznika.
Zaleca się stosowanie kabli Cat5e lub lepszych.
Światłowód
Jak pokazano na obrazku powyżej, końcówki światłowodów muszą być podłączone do dwóch identycznych media
konwerterów. Połącz urządzenia ze sobą tak, aby jedna końcówka pierwszego światłowodu była podłączona do
portu TX pierwszego media konwertera oraz druga końcówka pierwszego światłowodu była podłączona do
portu RX drugiego media konwertera. Następnie pierwszą końcówkę drugiego światłowodu podłącz po portu
RX pierwszego media konwertera oraz drugą końcówkę drugiego światłowodu do portu TX drugiego media
konwertera. Maksymalna długość oraz parametry światłowodu zależą od modelu (zapoznaj się Modele).
Przedni panel
Przedmiot
Aktywność portu
Port RJ45
Prędkość
Zasilanie i alarm niskiego
napięcia (priorytet alarmu
P — Power
niskiego napięcia jest
(Zasilanie)
nadrzędny nad diodą LED
signalizującą zasilanie)
Port światłowodowy i alarm
przepięciowy zasilacza (priorytet
O — Optical
dla alarmu przepięciowego
Fiber Port (Port
jest nadrzędny nad
światłowodowy)
sygnalizacją aktywości portu
światłowodowego Link/Act LED)
Alarm urządzenia i wskaźnik
A — Alarm
transmisji danych
Wskaźnik zarządzania i
N — NMC
otrzymywanie danych
Polski
10
LED
Kolor
Status
Miga
Zielony
Wł.
Wył.
Wł.
Żółty
Wył.
Miganie
co 1s
Zielony
Wł.
Wył.
Miganie
co 0,5 sek
Wł.
Zielony
Wył.
Miga
Miga
Zielony
Wł.
Wył.
Miga
Zielony
Wł.
Wył.
Przykład
MEDIA CONVERTER 1
TX
RX
ETHERNET 1
OPTICAL FIBER
RX
TX
TWISTED PAIR
Opis
Wysyła lub odbiera dane.
Prawidłowe podłączenie portu.
Nie nawiązano połączenia.
Prędkość 1000 Mbps.
Prędkość 10/100 Mbps.
Zasilanie urządzenia napięciem poniżej napięcia wejściowego
12 V DC sygnalizowane jest alarmem obniżonego napięcia.
Kanał zasilania jest podłączony do zasilania.
Kanał zasilania nie jest podłączony do zasilania.
Zasilanie urządzenia napięciem przekraczającym napięcie
wejściowe 58 V DC, jest sygnalizowane alarmem przepięciowym.
Port światłowodowy jest podłączony.
Port światłowodowy nie jest podłączony.
Wysyła lub odbiera dane.
Port konsoli/RS232/RS485 wysyła dane (dioda
LED miga w rytmie wysyłanych danych).
Wykryto problem (temperatura, wygaszanie itp.).
Brak alarmu sygnalizującego problem.
Port konsoli/RS232/RS485 odbiera dane (dioda
LED miga w rytmie odbieranych danych).
Wbudowany moduł i zakończenie inicjalizacji.
Brak wbudowanego modułu.
TWISTED PAIR
RJ45
ETHERNET 2
RJ45
MEDIA CONVERTER 2
