Inhaltsverzeichnis - Dual 622 Serviceanleitung

Inhalt
Seite
1 Technische Daten
2
TA-Anschlußschema
3 Schaltbild
4 Direkt-Antriebs-System Dual EDS 500
4 Austausch der Motorelektronik
4 Austausch der Motormechanik
5 Einstellen der Nenndrehzahlen
5
Umstellen auf Nenndrehzahl 78 U/min
5 Stroboskop
5
Tonhöhenabstimmung
5
Tonarm und Tonarmlagerung
6
Austausch des Tonarmes oder des Federhauses
6
Ausbau des Tonarmes kpl. mit Tonarmlagerung
6 Einstellen der Tonarmlager
6 Einbau eines 1/2-Zoll-Tonabnehmers
6 Antiskating-Einrichtung
7 Tonarmlift
7 Austausch der Liftplatte
7 Tonarmsteuerung
7 Kurzschließer
8
Startvorgang
8
Manueller Start
8
Dauerspiel
8
Stoppschaltung
8
Endabstellung
9
Justagepunkte: Tonarmaufsetzpunkt
9
Abstellpunkt
9 Tonarmabhebehöhe
9 Netzschalter
9 Tonarm setzt nicht bzw. zu schnell auf
9 Vertikale Tonarmbewegung
10
Nenndrehzahl liegt am Rande des Regelbereichs
10 Plattenteller läuft nicht an
10
Tonarm setzt nicht am Rande auf
10 Motor schaltet nicht ab
10 Akustische Rückkopplung
10 - 13 Ersatzteile mit Explosionsdarstellungen
14 Schmieranweisung

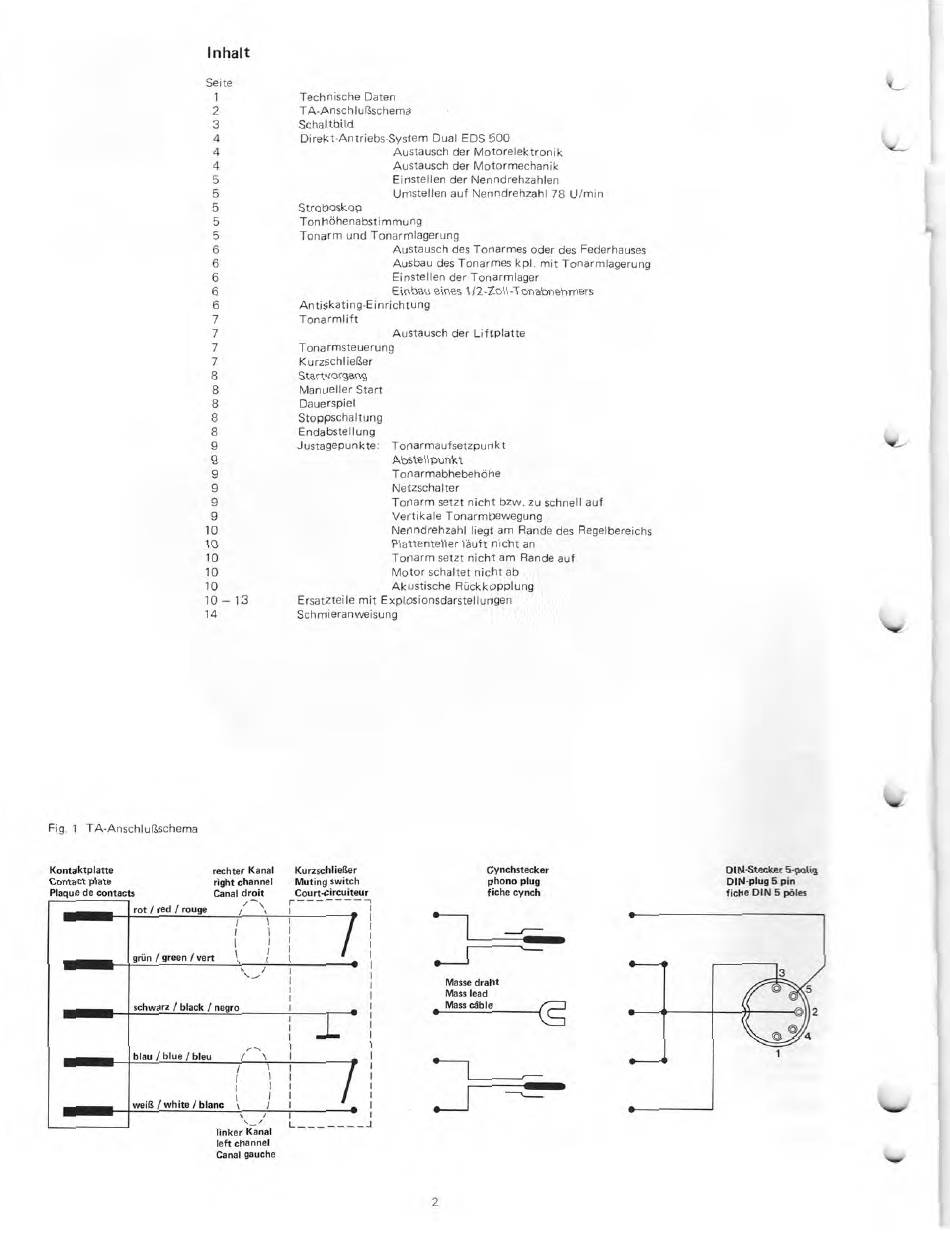

Fig. 1 TA-Anschlußschema
Kontaktplatte
Contact plate
Plaque de contacts
rechter Kanal Kurzschließer Cynchstecker
DIN-Stecker 5-polig
right channel
Muting switch phono plug DIN-plug 5 pin
Canal droit
Court-circuiteur fiche cynch fiche DIN 5 pöles
rot / red / rouge
grün / green / vert
/
I
I
1
I
1
•
schwarz / bleck / negro
Masse draht
Mass lead
Mass cäble
•
blau / blue / bleu / \
•
/ 1
I
I
I
I
I
/
weiß / white / blanc \ /
linker 'Kanal
left channel
Canal gauche
2
