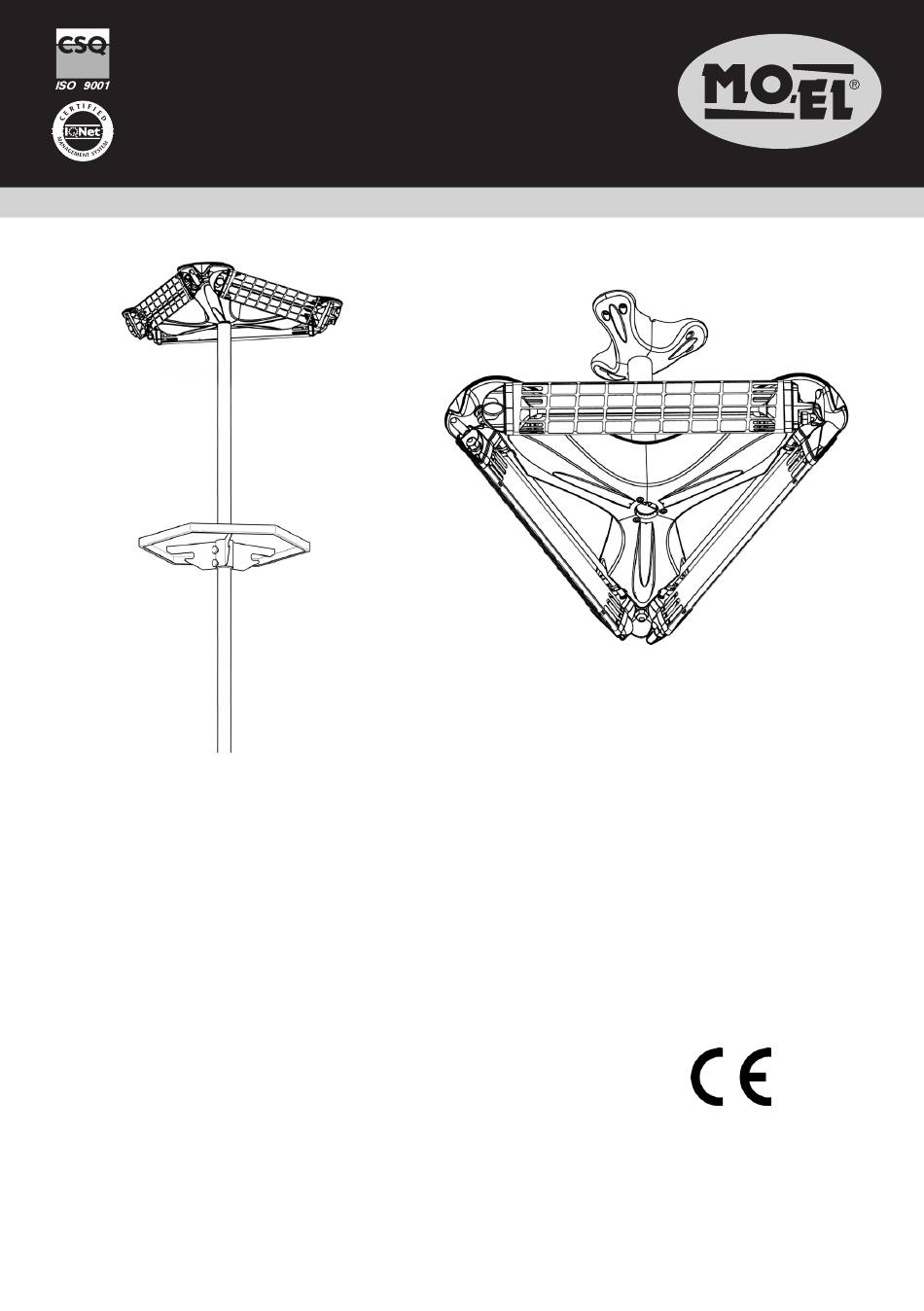

GIROSOLE
Cod. 769
GIROSOLE
RISCALDATORE A RAGGI INFRAROSSI
CON LAMPADE ALOGENE AL QUARZO
HALOGEN QUARTZ INFRARED HEATER
USO E MANUTENZIONE
USE AND MAINTENANCE
EMPLOI ET ENTRETIEN
GEBRAUCH UND WARTUNG
USO Y MANTENIMIENTO
USO E MANUTENÇAO
GIROSOLE A SOFFITTO
(Girosole suspended version)
Cod. 769S
Inhaltsverzeichnis
Verwandte Anleitungen für MO-EL 769
Inhaltszusammenfassung für MO-EL 769
-
Seite 26: Gebrauch Und Wartung
GEBRAUCH UND WARTUNG 1. SICHERHEITSHINWEISE Die nachfolgenden Hinweise aufmerksam lesen, da sie wichtige An- gaben über die Sicherheit im Hinblick auf Installation, Gebrauch und Wartung des Gerätes enthalten. Dieses handbuch ist aufzubewahren und bei abgabe des geräts an den neuen anwender zu übergeben. Der Hersteller kann die Merkmale der Produkte ohne vorherige Ankündi- gung ändern. - Seite 27 Zusammenstoss mit grossen Gegenständen schützt. Dieses nicht entfernen und das Gerät nicht ohne Giitter verwenden. 2. INSTALLATION (MOD. 769 UND 769S) Die Installation des Geräts muss von kompetentem Fachpersonal in Übereinstimmung mit der Vorschrift für elektrische Anlagen vorge- nommen werden gemäß...
- Seite 28 Durch die Öffnung und die Kabeldurchgang von Abb. 4 (mod. • 769 und 769S) Von unten wie folgt (mod. 769): die 6 Befestigungsschrauben • vom Unterteil abschrauben, das Kabel in das Plastikteil fügen, durch die Stange führen, bis zum Gerätekopf und die Verkabe- lung vornehmen wie oben.
- Seite 29 das Rohr fest ist (Abb. 2). 3. Den Kopfteil des Geräts auf die obere Seite des Rohrs fügen und die 3 Schrauben anziehen, bis das Rohr fest ist (Abb.3). Positionierung Bitte, stellen Sie das Gerät auf einer ebenen Horizontalfläche. Der Heizer muss auf einer Höhe von mindestens 180 cm installiert werden.
- Seite 30 Durchmesser aus. 3. Nachdem Sie die Halterung entfernt haben, stecken Sie die Plas- tikdübel in die Löcher. 4. Führen Sie den Anschluss der Stromverbindung an der Klemm- leiste des Girosole - gemäß den Anweisungen (Kap. 2) - durch. Das Stromversorgungskabel des Deckenmodels wird nach der „von Oben aus“...
-
Seite 31: Reinigung
Ersatz der Lampe sind auch die Silikonhalterungen auszutauschen, die jedoch vorher zu ersetzen sind, falls sie sichtbar alt sind. Wenden Sie sich für eventuellen Ersatz oder Reparaturen ausschliiesslich an die befugten MO-EL Kundendienstzentren. Vergewissern Sie sich, dass Originalersatzteile verwendet werden. -
Seite 32: Benutzer Zur Umweltfreundlichen Entsorgung Des Gerätes
Die Kalksteinmasse oder salzige Inkrustationen reduzieren das Le- ben des Geräts und den Ertrag der Lampe; es ist folglich besser, die fotgesetzte Benutzung zu vermeiden, d.H.lang das Gerät in Anwe- senheit vom Wasser oder vom Salzsprühnebel zu lassen. Nachdem Sie das Gerät ausgeschaltet haben, nehmen Sie eventuelle Salzwas- serrückstände weg mit der Hilfe von einer Wasserspülung (entmi- neralisiertes Wasser). - Seite 33 Angabe Symbol Wert E i n - heit 769-769S 769ED-769SED Wärmeleistung Nennwärmeleistung Mindestwärmeleistung (Richtwert) Maximale kontinuierliche Wärmel- max c eistung Hilfsstromverbrauch Bei Nennwärmeleistung Bei Mindestwärmeleistung Im Bereitschaftszustand 769ED 769SED 769S Art der Wärmeleistung/Raumtemperaturkontrolle NEIN NEIN einstufige Wärmeleistung, keine Raumtemperaturkontrolle zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkon-...
- Seite 50 Fig. 4 Fig. 1 Fig. 5 Fig. 2 Fig. 3 Fig. 6...
- Seite 51 Fig. 7 Fig. 8 Fig. 9 Fig. 10...
