Spacewalk Telescopes Basic 16 Aufbauanleitung Seite 6
Aufbauanleitung Basic 16
Vormontage der Hutringe

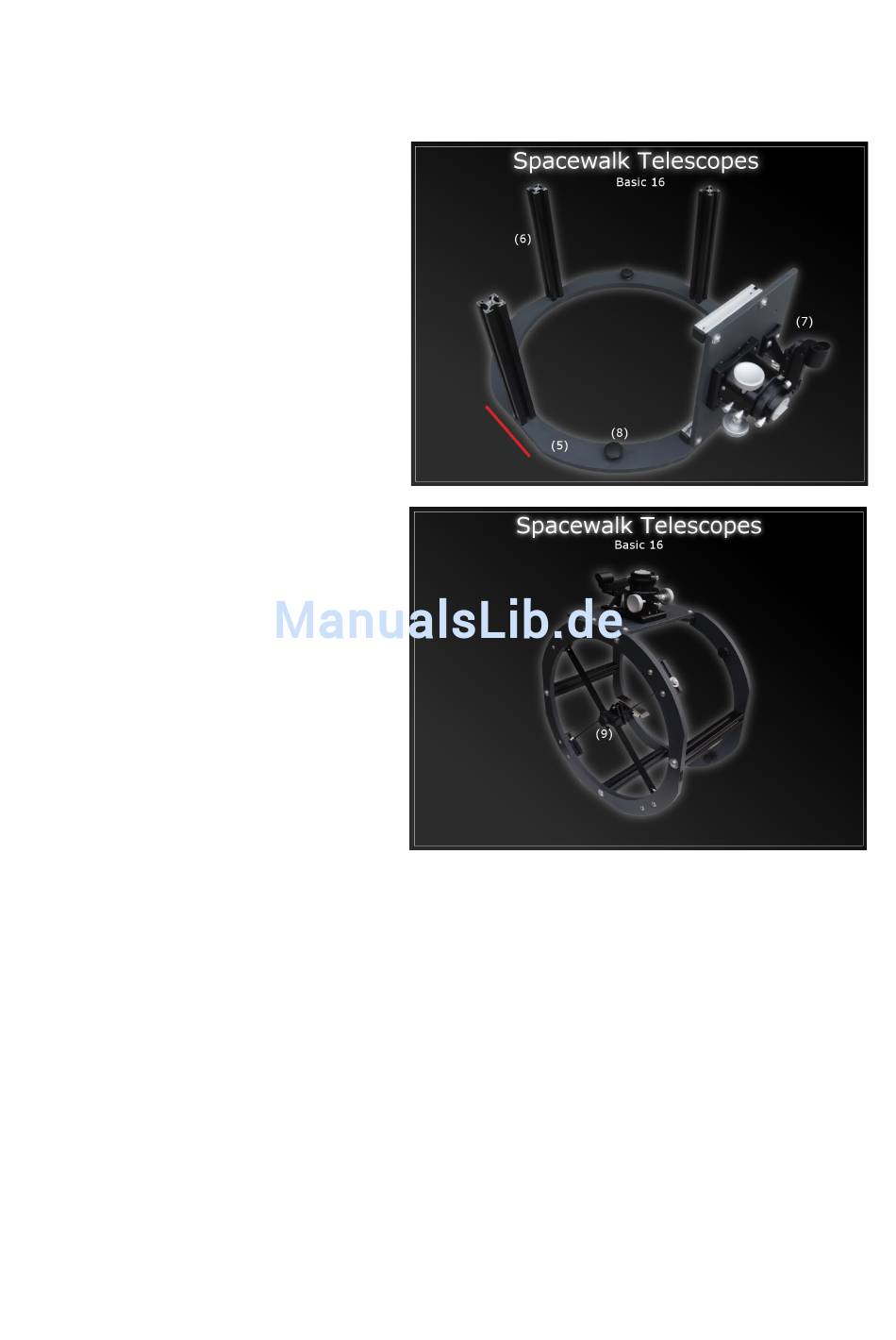

Nehmen Sie den Hutring ohne Spinne
–
(5) und legen Sie ihn vor sich hin.
Nehmen Sie eines der drei schwarzen
–
Aluprofile (6) und montieren Sie es,
indem sie die Gewindestange durch
das passende Loch stecken (siehe
Bild).
Die
verwendeten
befinden
sich
Außenkante des Hutrings (rote Linie).
Wenn Sie das Gewinde durch den
Hutring gesteckt haben, richten Sie
es an der Außenkante parallel aus
und fixieren Sie es nur leicht mit
einer der beiliegenden M8 Mutter.
Vergessen
Sie
Unterlegscheibe,
Mutter nicht in das Holz drückt.
Verfahren Sie auf die gleiche Art und
–
Weise
mit
den
Profilen.
Montieren Sie nun das Brettchen mit
–
dem Okularauszug und dem Sucher
(7).
Verwenden
beiliegenden M6 Inbusschrauben.
Montieren
Sie
–
Rändelmuttern (8) zusammen mit
den passenden Sperrzahn-schrauben
an den unteren Hutring.
Nun können Sie den oberen Hutring
–
mit der Spinne montieren.
Für die Aluprofile verwenden Sie drei
–
M8
Inbusschrauben,
Brettchen mit dem Okularauszug die
M6er
Inbusschrauben
jeweils passenden Unterlegscheiben.
Wenn alle Schrauben an ihrem Platz sind, ziehen Sie fest.
–
Hinweis: Beim Festziehen der Schrauben drückt sich das Aluprofil in das Holz und hinterlässt
Abdruckspuren. Das lässt sich leider nicht vermeiden.
Hinweis: Wenn die Hutringe länger zusammengeschraubt bleiben, wird es vorkommen, dass sich
die Holzfarbe mit dem Aluprofil verbindet und das Profil nach dem Lösen der Schrauben am
Hutring klebt. Durch vorsichtiges Hin- und Herbewegen des Profils lässt es sich wieder vom
Hutring lösen.
Montage des Fangspiegels/Suchers
Wenn die Hutringe montiert sind, können Sie den Fangspiegel anbringen.
–
Lösen Sie die Rändelmutter (9), fädeln Sie die lange Schraube der Fangspiegelhalterung durch
–
das zentrale Loch und fixieren Sie den Fangspiegel derart, dass er zum Okularauszug zeigt. Die
genaue Ausrichtung erfolgt später bei der Justage.
Montieren Sie zuletzt den Sucher.
–
Nun sind alle Teile soweit vormontiert, dass das Teleskop aufgebaut werden kann.
Löcher
an
der
geraden
nicht
die
damit
sich
die
anderen
beiden
Sie
hierfür
die
zuletzt
die
vier
für
das
sowie
die
6
