Spacewalk Telescopes Basic 16 Aufbauanleitung Seite 3

Aufbauanleitung Basic 16
Vorbereitungen:
Benötigtes Werkzeug: Inbusschlüssel 2.5/3/4/5, Schraubenschlüssel 8/10/13
Entnehmen Sie alle Teile aus den einzelnen Kartons.
–
Entfernen Sie die Transportschrauben, mit denen die Rockerbox und die Spiegelbox miteinander
–
verschraubt sind (gilt erst ab der 2017er Modellserie).
Heben Sie die Spiegelbox aus der Rockerbox und legen Sie sie beiseite.
–
Montage der Rockerbox
Falls noch nicht werksseitig geschehen, montieren Sie die Stellfüße mit den beiliegenden
–
Schrauben an die Unterseite des Drehtellers.
Die Leichtgängigkeit der Rockerbox kann mit Hilfe der mittleren Schraube eingestellt werden.
–
Achten Sie darauf, dass Sie die Schraube nur soweit lockern, dass der Drehteller leicht läuft, aber
kein allzu großes Spiel zwischen Rockerbox und Drehteller vorhanden ist.
Legen Sie die Rockerbox beiseite. Sie wird erst später benötigt.
–
Montage der Spiegelbox
Entfernen Sie die obere Abdeckplatte
–
der Spiegelbox, indem Sie die vier
Sechskantschrauben heraus schrau-
ben. Diese sind nur für den Versand
gedacht. Verwenden
stattdessen die
Rändelschrauben
Gewinde, welche
Kleinteilen finden.

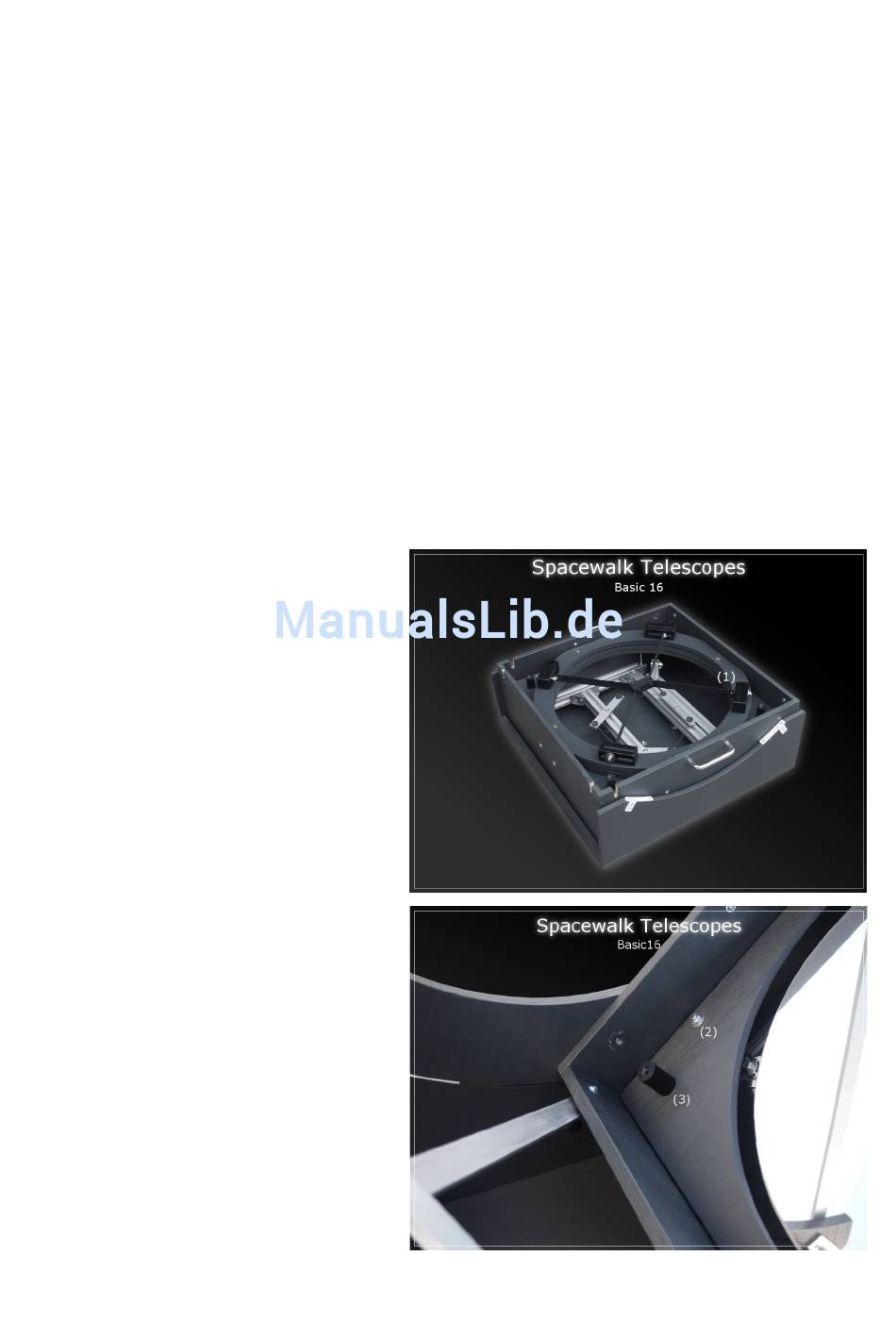

Entnehmen Sie der Spiegelbox die
–
beiden Hutringe aus Holz (1) und
legen Sie sie beiseite.
Entfernen Sie
–
Spiegelabdeckung,
insgesamt vier Muttern (2) an der
Seite der Spiegelbox lösen und die
Abdeckplatte nach
nehmen.
Sie haben nun freien Zugang zur
–
Spiegelzelle.
Hinweis: Wenn Sie die Abdeckplatte
–
der Spiegelzelle wieder mit den vier
mitgelieferten
befestigen, achten Sie bitte darauf,
die Schrauben
anzuziehen, damit das Gewinde in
den schwarzen Distanzhülsen (3), die
aus POM bestehen, nicht beschädigt
wird.
Sie später
vier beigelegten
mit dem langen
Sie bei den
außerdem die
indem Sie die
oben heraus-
Rändelschrauben
nicht zu fest
3
