Introductie

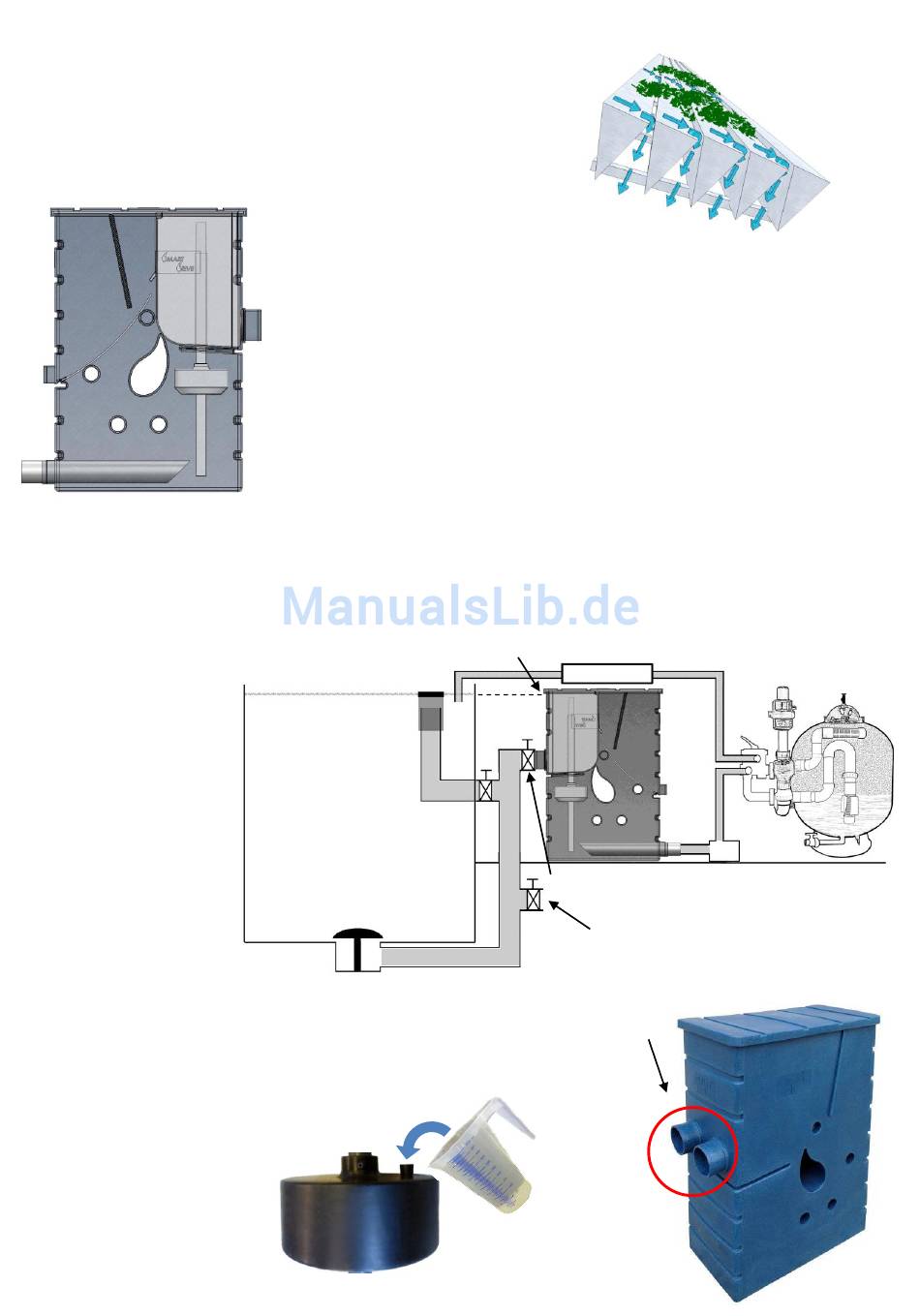

De SmartSieve is een voorfilter om vuildelen uit het water te zeven. De techniek is
gebaseerd op de zeefbocht. Een zeefbocht bestaat uit honderden scherpe
driehoekige RVS staafjes die ten opzichte van elkaar gekanteld staan. Het water
komt tegen de opstaande kant van de driehoekige staafjes en valt er doorheen terwijl
het vuil op de staafjes blijft liggen (zie onderstaand voorbeeld).
G
B
C
I
D
E
H
Lees deze instructie handleiding goed door voordat u aan de montage begint. Wanneer u na het lezen en bestuderen van deze
handleiding nog vragen heeft over het installeren kunt u contact opnemen met uw leverancier. Doe dit voordat u de installatie begint
om fouten te voorkomen. Gravity (zwaartekracht gevoed), onder de grond in directe verbinding met de bodemafvoer (en eventueel
skimmer). Hieronder geven we een schematische weergave hoe een zwaartekracht opstelling kan zijn:
Zorg ervoor dat de SmartSieve
waterpas op een vlakke
ondergrond komt te staan.
De bovenste rand van de
SmartSieve moet 1 cm. boven
het maximale waterniveau
staan. Voor de aansluiting vanuit
de bodemafvoer gaan we er
vanuit dat er met 110mm wordt
gewerkt (wat normaal een
standaard maat is in de
vijveraanleg). Tussen de
bodemafvoer en de SmartSieve
is het aan te raden om een
afsluiter te plaatsen (Valterra
schuifkraan of kogelkraan) zodat
de zeef te alle tijden kan worden
afgesloten van de vijver voor
eventuele werkzaamheden.
Inlaat
De aansluiting op de ingang van de SmartSieve gaat het gemakkelijkst met de meegeleverde
flexibele sok van 110mm. Aangezien de SmartSieve van PE is gemaakt kan hierop geen
lijmverbinding worden gemaakt. De SmartSieve is standaard voorzien van 2 ingangen 110 mm
waarvan er één voorzien is van een flexibele eindkap.
Vlotter
De vlotter van de SmartSieve moet
met ± 500ml water worden gevuld
om de drijver ook wat contragewicht
te geven zodat deze ook eenvoudig
omlaag gaat. Sluit het gat na het
vullen af door de bijgeleverde rubber
stop er stevig in the steken.
In de praktijk gaat dat als volgt:
Het water en de vuildeeltjes komen binnen bij A en stijgen tot ze over de wand (B) vallen.
Het water gaat vervolgens door de zeefbocht (C). Het vuil zakt naarmate er meer op komt
te liggen steeds verder naar beneden waar het bij de afvoer (D) komt te liggen. Bij de
A
afvoer uitlaat (E) zit een Valterra schuifafsluiter om het vuil eenvoudig weg te spoelen met
water. Wanneer het water in de opvangbak onder de zeefbocht niet snel genoeg wordt
weggepompt zal het niveau gaan stijgen waardoor de vlotter (F) omhoog gaat. De vlotter
is verbonden met een buis die de regelklep (G) laat kantelen zodat de waterdoorlaat
kleiner wordt om de aanvoer van water te remmen. De pomp wordt op H aangesloten.
F
Dankzij de watergeleiding (I) en de aanzuigbuis (H) wordt er geen lucht aangezogen. Een
groot bijkomend voordeel van dit type filter is dat het water wordt verrijkt met zuurstof
wanneer het door de zeef gaat wat goed is voor het biologische filter dat na de
SmartSieve komt.
SmartSieve Montage Instructies
LET OP: Zorg ervoor dat de rand van de SmartSieve
1 cm hoger staat dan het maximale vijverwaterniveau
Waterniveau vijver
Skimmer
Vijver
Bodemafvoer
Vuildeeltjes
Water
UV-C unit
pomp
Valterra schuifkraan om de SmartSieve
af te kunnen sluiten van de vijver
Valterra schuifkraan om de bodemafvoer van
de vijver direct op het riool te kunnen
spoelen zonder het filter te belasten.
NL
Filter
