Western Digital WD5000AAKB Bedienungsanleitung


B E D I E N U N G S A N L E I T U N G

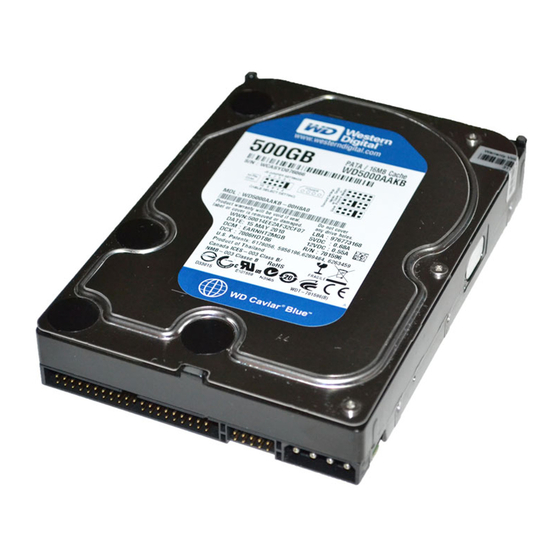

3.5"-IDE-Festplatte 500GByte
„Western Digital WD5000AAKB"
Best.-Nr. 41 16 35
Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieser Festplatte.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Um
diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Bedienungsanleitung beachten!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweili-
gen Inhaber. Alle Rechte vorbehalten.
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: Tel.: 0180/5 31 21 11
Fax: 0180/5 31 21 10
E-Mail: Bitte verwenden Sie unser Formular im Internet: www.conrad.de,
unter der Rubrik „Kontakt".
Mo. bis Fr. 8.00-18.00 Uhr
Österreich: Tel.: 072 42/20 30 60
Fax: 072 42/20 30 66
E-Mail: support@conrad.at
Mo. bis Do., 8.00-17.00 Uhr, Fr. 8.00-14.00 Uhr
Schweiz: Tel.: 0848/80 12 88
Fax: 0848/80 12 89
E-Mail: support@conrad.ch
Mo. bis Fr. 8.00-12.00, 13.00-17.00 Uhr
Niederlande: www.conrad.nl, www.conrad.be
Bitte beachten Sie:
Rückgabe oder Umtausch ist nur in der Original-Verpackung möglich!
Bestimmungsgemäße Verwendung
Die Festplatte ist zum Einbau in einen Computer oder ein externes Festplattengehäuse (z.B.
USB/1394) vorgesehen und dient dort zur Datenspeicherung.
Das Gehäuse der Festplatte darf nicht geöffnet werden; die auf der Festplatte vorhandenen
Aufkleber dürfen nicht beschädigt oder entfernt werden! Verlust von Garantie/Gewährlei-
stung! Zerlegen Sie die Festplatte niemals!
Bringen Sie keine Aufkleber auf der Festplatte an, beschriften Sie sie nicht.
Merkmale
• Formatierte Kapazität: Ca. 500GByte/476,8GByte, siehe Abschnitt „Tipps und Hinweise"
• Bauhöhe 2.54cm (1"), Einbau z.B. in 3.5"-Schacht im Computergehäuse
• Zugriffszeit: 8,9ms
• 16MByte Cache, Umdrehungszahl 7200 U/min, Interface IDE/ATA100
Lieferumfang
• Festplatte
• Dt. Bedienungsanleitung
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung ver-
ursacht werden, erlischt der Garantieanspruch. Für Folgeschäden über-
nehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, über-
nehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantiean-
spruch!
Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
Bei Berührung, Einstellung der Steckbrücken (Jumper) und beim Einbau/Ausbau sind geeig-
nete Schutzmaßnahmen gegen statische Aufladung zu treffen (z.B. Erdungsband, nichtleiten-
de Unterlage usw.).
Die Festplatte darf nur fest eingebaut (Computer bzw. externes Festplattengehäuse) betrie-
ben werden. Sie darf nicht feucht oder nass werden.
Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
Gehen Sie vorsichtig mit der Festplatte um, durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird sie beschädigt.
Konfiguration
w w w. c o n r a d . c o m
Version 11/07


Wegen der hohen Kapazität der Festplatte könnten bei älteren Computern Probleme auftau-
chen, da ältere BIOS-Versionen eine so große Festplatte nicht unterstützen. Der Computer
könnte bei der Erkennung der Festplatte stehen bleiben oder abstürzen, die Festplatte wird
nicht erkannt o.ä.
a) Die neue Festplatte ist die einzige IDE-Festplatte in Ihrem Computer („Master")
b) Die neue Festplatte wird als erste Festplatte eingesetzt, ein zweites IDE-Gerät soll
c) Die neue Festplatte soll als zweite Festplatte an einem IDE-Kabel betrieben werden
d) Cable-Select-Einstellung
Einbau
• Je nachdem, wo die Festplatte eingebaut werden soll (Computer, Festplattengehäuse
• Öffnen Sie das Gehäuse Ihres Computers und nehmen Sie den Gehäusedeckel vorsichtig
• Überprüfen Sie die vorhandene Verkabelung der IDE-Geräte („Master" und „Slave").
40pol. IDE-Anschluss Pin 1 Steckbrücken
Der einzelne fehlende Stift (Pin) des 40poligen IDE-Anschlusses ist normal und
dient bei speziellen IDE-Kabeln zum verdrehsicheren Aufstecken des Kabels.
Dies ist die Grundeinstellung der Festplatte (siehe Abbildung oben), die Steck-
brücken brauchen nicht verstellt werden. Diese Einstellung ist auch bei externen
Festplattengehäusen für 1394 oder USB zu wählen.
Alternativ kann die Steckbrücke entfernt werden (in dieser links gezeigten
Stellung hat sie keinerlei Funktion).
am gleichen IDE-Kabel betrieben werden („Master, Slave present")
Wenn Sie zwei Festplatten an einem IDE-Controller anschließen wollen (also
zwei Festplatten an einem Flachbandkabel), so muss eine der beiden Festplat-
ten auf „Master" eingestellt werden, die andere auf „Slave". Beachten Sie die
Anleitung der vorhandenen Festplatte (ggf. im Internet beim Hersteller erhält-
lich), wie die Steckbrücken einzustellen sind.
Gleiches gilt bei der Kombination aus einer Festplatte und einem CD-/DVD-
Laufwerk/-Brenner, die gemeinsam an einem Flachbandkabel angeschlossen
werden soll. Hierbei ist die Festplatte aber immer als „Master" und das CD-/DVD-
Laufwerk immer als „Slave" zu betreiben.
(„Slave"), an dem bereits eine Festplatte angeschlossen ist
Diese Einstellung ist erforderlich, wenn die neue Festplatte als zweite Festplatte
an einem IDE-Kabel betrieben wird.
Zusätzlich muss auf der bereits vorhandenen ersten Festplatte („Master") die
Steckbrücke für „Slave present" gesteckt werden (beachten Sie deren Anlei-
tung). Bei aktuellen Festplatten ist dies nicht nötig.
Beachten Sie: Ist ein CD-/DVD-Laufwerk/-Brenner am IDE-Kabel als „Master"
angeschlossen, so sollten Sie die Festplatte nicht als „Slave" anstecken, da dies
zu Problemen führen kann. Stellen Sie die Festplatte als „Master" ein und das
CD-/DVD-Laufwerk als „Slave", siehe oben unter Punkt b).
Diese Einstellung wird von herkömmlichen Mainboards und IDE-Controllern
NICHT unterstützt und darf deshalb nicht verwendet werden. Die Festplatte wird
bei dieser Einstellung nicht mehr korrekt erkannt.
Falls Sie spezielle IDE-Controller verwenden, so lesen Sie dessen Anleitung, ob
die CS-Einstellung möglich ist!
Falls Sie keine Fachkenntnisse für den Einbau besitzen, so lassen Sie den
Einbau von einer FACHKRAFT oder einer entsprechenden Fachwerkstatt
durchführen!
Durch unsachgemäßen Einbau wird sowohl die Festplatte als auch Ihr
Computer und alle angeschlossenen Geräte beschädigt.
Vorsicht, Lebensgefahr!
Schalten Sie den Computer, in den die Festplatte eingebaut werden soll
und alle angeschlossenen Geräte aus und trennen Sie alle Geräte von der
Netzspannung, ziehen Sie den Netzstecker! Das Ausschalten über den
Netzschalter genügt nicht!
usw.) ist beim Einbau unterschiedlich vorzugehen.
ab.
Danach ist die Einstellung der Steckbrücken der Festplatte und evtl. auch der vorhandenen
Geräte zu verändern bzw. die Position der IDE-Geräte am Flachbandkabel.
Stromanschluss
