Montage und Anschluss Präsenzmelder 360° L2 IP44 -
1. Anschluss des Präsenzmelders an den KNX Bus.
Connection of the presence detector to the KNX bus.
2. Montage des Präsenzmelders in abgehängter Decke mittels Spannfedern.
Installation of the presence detector in the hollow ceiling via retaining springs.
3. Zuschalten der KNX Busspannungsversorgung.
Switch on the KNX bus power supply.
Anschlussbeispiel SCN-P360L2.03 -
Wiring diagram SCN-P360L2.03

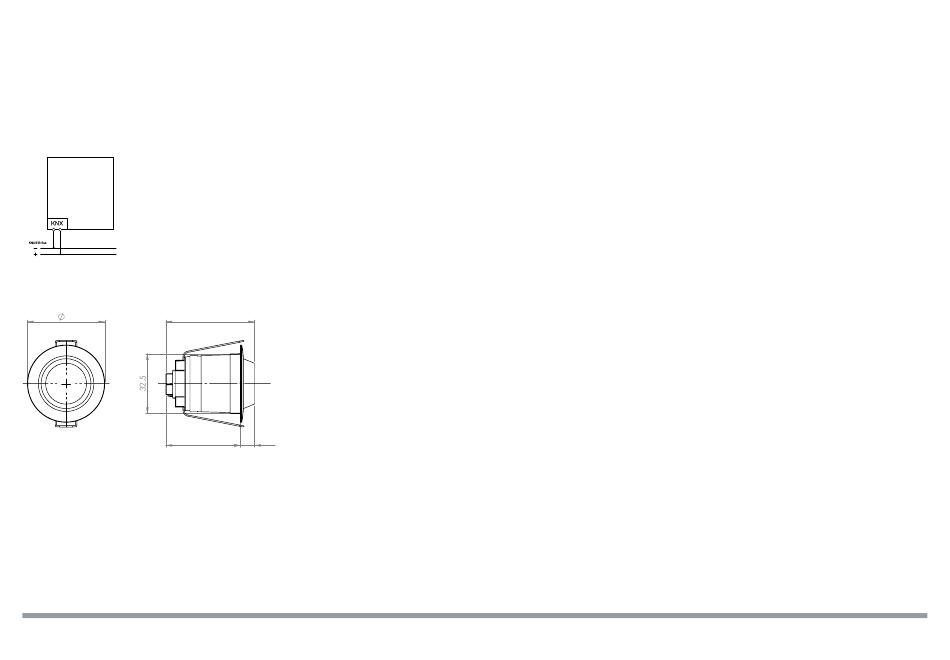

Zeichnung SCN-P360L2.03 -
Drawing SCN-P360L2.03
42
48,1
40,4
MDT technologies GmbH
51766 Engelskirchen
•
Phone: + 49 - 2263 - 880
knx@mdt.de
www.mdt.de
•
•
Stand: 0823
Installation Presence Detector 360° L2 IP44
7,7
Papiermühle 1
•
Beschreibung Präsenzmelder 360° L2 IP44 -
Der MDT Präsenzmelder ist zur Montage in abgehängten Decken vorgesehen. Feuchtraum geeignet durch Schutzart IP44. Mittels 2 Pyro
Sensoren und einer hochauflösenden Linse werden in einem 360 Grad Winkel Bewegungen in einem Durchmesser von bis zu 9 m erkannt.
Präsenz wird in einem Durchmesser von bis zu 5 m erfasst. Die Sensoren können flexibel zwei verschiedenen Lichtkanälen, einem Alarm-
kanal und einem HLK-Kanal zugeordnet werden. Jeder Kanal wird unabhängig voneinander konfiguriert und kann beispielsweise andere
Nachlaufzeiten haben. Das Ausgangsobjekt eines Kanals kann 1 Bit (Schalten), 1 Byte (Dimmen in %) oder eine Szene sein. Die Auslöse- und
Präsenzempfindlichkeit ist in Stufen einstellbar. Mittels integriertem Lichtsensor können Ein- und Ausschaltschwellen für „Tag" und „Nacht"
unterschiedlich eingestellt werden. Das Verhalten des Präsenzmelders kann umfangreich über parametrierbare Sperrobjekte und Szenen
beeinflusst werden.
The MDT presence detector is designed for installation in hollow ceilings. Suitable for wet rooms due to protection class IP44. With 2 pyro
sensors and a high-resolution lens, it detects motion in a 360-degree angle up to a diameter of 9 m. Presence is detected in diameter of
up to 5 m. The sensors can be flexibly assigned to two different light channels, an alarm channel and an HVAC channel. Each channel is
configured independently and may have different follow-up times. The output object of a channel can be 1 Bit (switching), 1 Byte (dimming
in %) or a scene. The trigger- and presence sensitivity can be set in steps. By means of an integrated light sensor, switch-on and switch-off
thresholds can be set independently for „day" and „night". The functionality of the presence detector can be influenced by the setting of lock
objects and scenes in the application.
Inbetriebnahme Präsenzmelder 360° L2 IP44 -
Hinweis: Die Produktdatenbank finden Sie unter www.mdt.de\Downloads.html
Note: Before commisioning please download application software at www.mdt.de\Downloads.html
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
Assign the physical address and set parameters within the ETS.
2. Programmieren der physikalischen Adresse und des Applikationsprogramms in den Präsenzmelder.
Der Präsenzmelder wird mittels beigefügtem Magnet in den Programmiermodus versetzt.
Der Magnet wird an das Gehäuse gehalten. Der Präsenzmelder leuchtet daraufhin rot.
Programming the individual address and the application program into the presence detector.
The presence detector is set to programming mode by means of the included magnet.
The magnet is placed against the housing. The presence detector lights up red.
3. Die rote LED erlischt nach erfolgreicher Programmierung.
After successful programming the red LED turns off.
Technische Änderungen und Irrtümer vorbehalten. Abbildungen können abweichen.
Technical modifications and corrections may be made without notice. Images may differ.
Description Presence Detector 360° L2 IP44
Commissioning Presence Detector 360° L2 IP44
